\\ trattamento termiconExtensive e microstruttura valutazioni sono state condotte su CM 939 saldabile lega di valutare trattamento termico alternativo. Due opzioni di trattamento termico sono emersi come auspicabile commercialmente: un ciclo produttivo cinquestep che combina una tipica più industria-stage ciclo di trattamento termico [9] con un ciclo di verniciatura diffusione, e un semplice tre cicli passo termico [10] (che incorpora anche il rivestimento fase di diffusione). microstrutture-

Typical di CM 939 lega saldabile comecast e dopo il trattamento termico sono mostratinelle figure 3-4, rispettivamente. Sinoti che il minimo eta (h) fase è presentenella come \\ microstrutturancast, enon v'è alcuna fase etanel calore \\ microstrutturentreated. fase eta, NI3 (Ti, Cb, Ta), è una fase indesiderabile, fragile spesso si trovano in alto Ti, Cr, Ta-leghe contenenti e relativo alla bassa duttilità [11]. Alto ingrandimento SEM foto micrografie di grano microstrutture carburo contorno seguenti trattamento termico mostra sottili carburi discrete, che sono fondamentali per ottenere una buona resistenza della lega e duttilità (Figura 5) [12].---

figure 3

Comecast CM 939Weldable mostrando fase minimaleta (frecce)--

figure 4 - Microstruttura ofCM 939 trattamento followingheat saldabile

figure 5 - Belle, discretegrain confine carburi INCM 939 saldabile dopo heattreatment

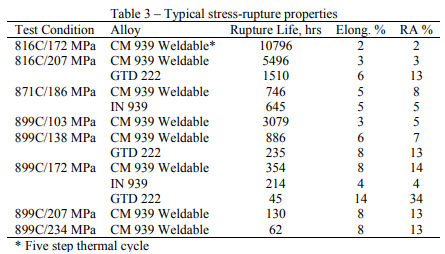

\\ proprietà tensilinTypical per CM 939 lega saldabile sono riportatinella Tabella 2; sollecitazioni tipiche \\ propertiesnrupture sono presentatinella Tabella 3 enella Figura 6. proprietà comparativi per campione in 939 [13] e GTD 222 [14] leghe sono inclusi wher

101; a disposizione. GTD 222 lega (Tabella 1 [15]) è una lega alternativo sviluppato dalla General Electric Company e spesso utilizzati in applicazioni simili a IN 939 della lega. GTD 222 ha migliore duttilità, ma la forza inferiore rispetto allanorma EN 939 lega.

-&Analysis delle esposizioni di dati comparativi che CM 939 saldabile contiene una forza simile a IN 939 della lega, con una migliore duttilità e significativamente resistenza migliorata rispetto ai GTD 222 pur mantenendo una buona duttilità. In altre parole, CM 939 saldabile fornisce la migliore combinazione di resistenza e duttilità delle tre leghe#

figure 6 -. CM 939 lo stress saldabile \\ vitanrupture (trattamento termico cinque passo)

-Come alternativa, il ciclo termico tre passo è più breve, meno complessa e quindi meno costosa alberino \\ elaborazionencast. I dati relativi alle proprietà meccaniche di questo opzione mostra resistenza migliorata rispetto al ciclo di cinque fasi, con leggermente ridotto, ma comunque accettabile, duttilità. Oltre al miglioramento complessivo vita rottura, unnotevole aumento del tempo di 1% scorrimento è stata osservata con questo trattamento termico [16].

Il migliorata duttilità e saldabilità dei CM 939 lega saldabile è stata valutata attraverso una serie di prove condotte da TWI Ltd. (Cambridge UK) sotto un certonumero di pre \\ condizioninweld termici, anche per quanto

cast, troppo vecchio e comeheat trattata. Le buone pratiche di saldatura includono un post \\ ricotturancast o invecchiamento spinto procedura prima della saldatura; Condizioni alternative sono stati inclusi per correlare la duttilità della lega al verificarsi (onon-occurrence) di microfessurazione saldatura. Tallone su prove saldatura piastra utilizzando sia lega 625, C263 e Haynes 282® filo di riempimento lega dimostrato alcuna evidenza di HAZ fessurazione sianella condizione aswelded e saldare trattato termicamente post [17,18]. microstruttura tipico è mostrato in figura 7. Questo insieme di saldatura riparazione ordinarie di componenti del cast, a diversi rotelle (senza indicazione di problemi di cracking) ha confermato la migliorata saldabilità di CM 939 in lega saldabile. Recenti sviluppi per una migliore capacità di resistenza ha portato a produzione di successo della CM 939 filo d'apporto saldabile, che è disponibile in commercio da POLYMET Corporation (Cincinnati, OH) e in uso per la riparazione della saldatura di CM 939 getti saldabili.

-figure 7 - tipica di saldatura microstruttura al saldabile-C263 linea di fusione metallica di riempimento CM 939---

Come a seguito delle valutazioni di proprietà favorevoli, CM 939 saldabile sta sostituendo iN 738 LC e iN 713 leghe LC per componenti strutturali come combustore e turbina involucri e anelli a palette in piccole applicazioni turbogetto ad alte prestazioni./

CM 247 LC lega

\\ quasi DS getti sono stati fatti da equiax lama leghe come come MAR M 002, MAR M 200 e M 247 MAR; Tuttavia, molte di queste leghe esposti bassa duttilità e di cracking lungo i bordi di grano DS [19]. Questo ha dato impulso allo sviluppo di leghe ottimizzati per sfruttare il processo DS. CM 247 LC lega (Tabella 4) è una modifica del MAR M 247 in lega progettati per ridurre bordo di grano DS rottura dei getti animati complessi sottili

walled. Modifiche

Chemistry per CM 247 LC lega comprendeva riducendo Zr e Ti contenuti e stretto controllo di Si e S che ha prodotto una migliore colabilità. contenuto ridotto C migliora la temperatura carburo microstruttura, stabilità carburo e spazio per duttilità temperatura intermedia. CM 247 LC spettacoli lega un 2x miglioramentonella duttilità rispetto al MAR M 247 lega standard. W, Mo e contenuto di Cr sono stati ridotti per compensare inferiore [19] C per bilanciare la lega per considerazioni Phacomp. Questi cambiamenti sono stati anche vantaggioso per equiax fusioni, con conseguente strappo meno caldo

hot cracking; conseguentemente, CM lega 247 LC è stato selezionato anche per molte applicazioni EQ, quali assiale e ruote integrali centrifughi, pale di turbina e segmenti palette.-

Ri

bearing Alloys

Il prossimo significativa anticipo in lega di sviluppo è stata l'introduzione di renio (Re) per EQ, DS e leghe SX (Tabella 5). Queste leghe così&called “seconda generazione” possiedono significativo miglioramento scorrimento \\ proprietànrupture causa di Re che partizioni al

-γ

matrix, ritarda coarsening della

γ--'(potenziamento) fase e aumenta la gγ γ' misfit [20]. Re “cluster” agiscono come ostacoli alla circolazione dislocazione conseguente miglioramento della resistenza della lega./
