leghe di nichel, che sono leghe con nichel come elemento principale,forse utilizzati per tubazioni e parti diverse di valvole industriali comecome corpo, cofano, palla, seduta, stelo, bulloni, molla, ecc.

Valvole sono parti di sistemi di tubazione e sono definiti come componenti del flusso fluido che vengono utilizzati per scopi diversi.Questi scopi possono comportare l'arresto/avviare il flusso, controllare la portata, deviare il flusso, impedire il flusso di ritorno e rilasciare la pressione [1] [2].Figura 1 illustra una valvola a sfera, che è una valvola rotante in cui il componente di chiusura a forma di palla è ruotato 90° per attivare o disattivare il foro di porta della valvola [2].La palla nella figura 1 è agganciata al foro di babordo che mantiene aperta la valvola.

 Figura 1. Valvola a sfera in posizione aperta. Introduzione alle valvole e ai componenti Le diverse parti della valvola menzionate in questo foglio sono definite come segue [3]: Corpo: Il corpo della valvola chiamato anche il guscio della valvola è la parte più importante del montaggio della valvola, mantenendo insieme tutte le parti come un quadro.Il corpo della valvola è il primo limite di pressione che riceve la pressione del fluido.Le estremità del corpo della valvola sono progettate per collegare la valvola alla tubatura.

Bonnet: Il cofano valve è la seconda pressione più importante che contiene parte;Esso copre il corpo della valvola ed è fabbricato nello stesso materiale del corpo della valvola.

Ball: La palla della valvola, chiamata anche ‘membro di chiusura’ [4] o ‘la parte di controllo della pressione ‘[4]ferma o avvia il fluido.Quando la valvola si chiude, la pressione del fluido totale si applica a un lato della palla, quindi questa parte è considerata la terza pressione importante che contiene parte della valvola [3].

Sedili: I sedili forniscono superficie a sedere per il membro di chiusura.-Stem: La valvola è il connettore tra il componente di chiusura della valvola e l’operatore e fornisce il movimento necessario alla palla per la chiusura e l’apertura della valvola.Il fusto è collegato alla ruota, alla leva o all’attuatore da un lato e al componente di chiusura della valvola dall’altro lato.Un attuatore è un componente che è responsabile di spostare automaticamente la valvola interna.Gli steli richiedono un'elevata resistenza meccanica, specialmente in caso di attivazione, per resistere ai carichi applicati dal lato attuatore.-Bollettino: i bulloni sono anche pressione che contengono parti delle valvole, utilizzate per collegare insieme i pezzi della valvola o del cofano.

tubo di acciaio Carbonio

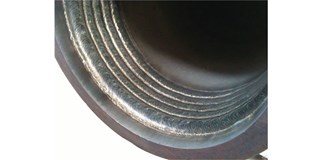

Figura 2. Inconel 625 rivestito in un tubo di acciaio al carbonio.

Figura 2. Inconel 625 rivestito in un tubo di acciaio al carbonio.

Perché specificare le leghe di nichel?

Ci sono varie ragioni per specificare le leghe di nichel per le valvole e gli interni.Queste sono riassunte come segue:

Corrosione interna: In un ambiente corrosivo tubi in acciaio al carbonio, forse rivestiti (sovrapposti) con lega di nichel 3mm (per esempio Inconel 625) per attenuare il rischio di corrosione [5].

Attacchi di corrosione ai tubi

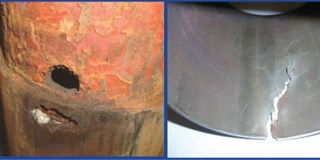

Figura 3. Attacchi di corrosione di CO2 (a sinistra) e H2S (a destra) sulle tubature.

La sovrapposizione interna della lega di nichel può essere attuata per i servizi di fluidi contenenti elevate quantità di composti corrosivi come CO2 e idrogeno solforato (H2S).Gli attacchi di corrosione CO2 e H2S si manifestano sotto forma di perdite e fessure metalliche, come illustrato nella figura 3.

Figura 3. CO

2

(a sinistra) e H

2

S (destra) attacchi di corrosione sulle tubature.

La lega di nichel solida, Incornel 625 piping, è comune anche nel settore offshore dell'industria del petrolio e del gas nei servizi di idrocarburi con elevate quantità di H2S.Di conseguenza, nelle parti del mondo come il siero del Medio Oriente 101;Il petrolio greggio contiene elevate concentrazioni di H2S, gli organismi di valvole che utilizzano nei progetti offshore di petrolio e gas possono essere selezionati in Inconel 625 invece di 22Cr duplex.Tuttavia, 22Cr duplex è una scelta molto comune per tubi e valvole nell'industria offshore norvegese wher101;petrolio e gas sono o H2S liberi o i livelli sono minimi [6].Inoltre, le aree di sigillatura e le tasche dei sedili delle valvole a sfera fabbricate in acciaio al carbonio possono essere sovrapposte con Inconel 625 per evitare la corrosione del crepuscolo.corrosione crevice si riferisce ad un attacco localizzato al siero di superficie metallica101;c'è una fessura, fessura o scanalatura.

corrosione esterna: i bulloni Super duplex sono una scelta comune di materiale per valvole fabbricate nel duplex 22Cr nell'industria offshore norvegese.

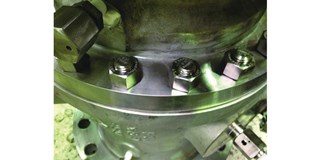

Valvola doppia&#Figura 4. Una valvola a corpo duplex 22Cr con bloccaggio e tappo Inconel 625&#Figura 4. Una valvola a corpo duplex 22Cr con bloccaggio e tappo Inconel 625&#La temperatura di esercizio massima consentita per il material e super duplex non omologato (ad es. bolo) nell'ambiente offshore è 110°C [7] per evitare la corrosione esterna dello stress dei cloruro nell'ambiente marino.Pertanto, i bulloni super duplex (bulloni e dadi) sono aggiornati su Inconel 625 per le valvole duplex 22Cr in temperature operative sopra 110°C come illustrato nella figura 4.
