FEA RISULTATI lega dinichel

I deformazione totale, analisi sollecitazione equivalente, analisi deformazione equivalente per il lega dinichel è mostrato in figura 17, 18 e 19 rispettivamente . Il flusso di calore totale e directional analisi flusso di calore per la lega dinichel è mostrato in figura 20 e 21 respectively. La stessa procedura è stata seguita per l'analisi statica strutturale e l'analisi termica della lega dinichel come come l'acciaio e titanio alloy. Lo stesso vincolo e la velocità di rotazione è considerato.

                  flusso di calorefigure 15. totale per la lega di titanio

flusso di calorefigure 16. direzionale per la lega di titanio

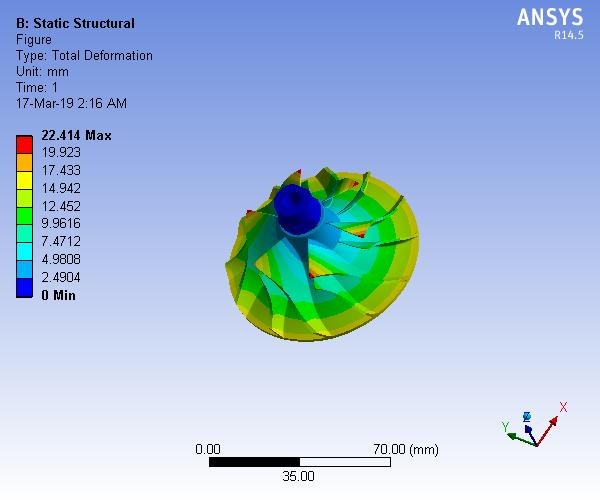

deformazionefigure 17. totale lega dinichel

figure 18. sollecitazione equivalente per la lega dinichel

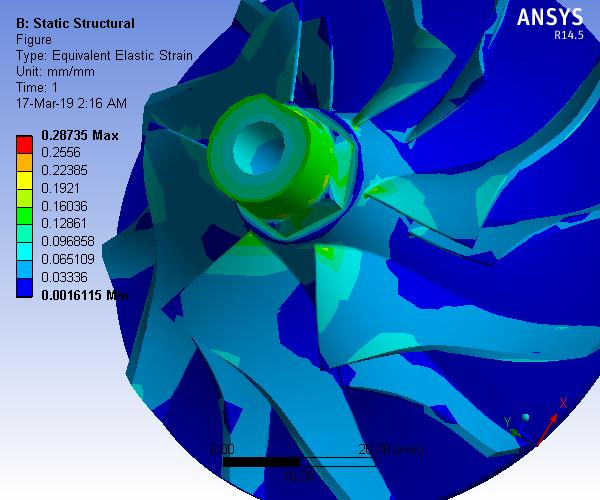

figure 19. ceppo equivalente per lega dinichel

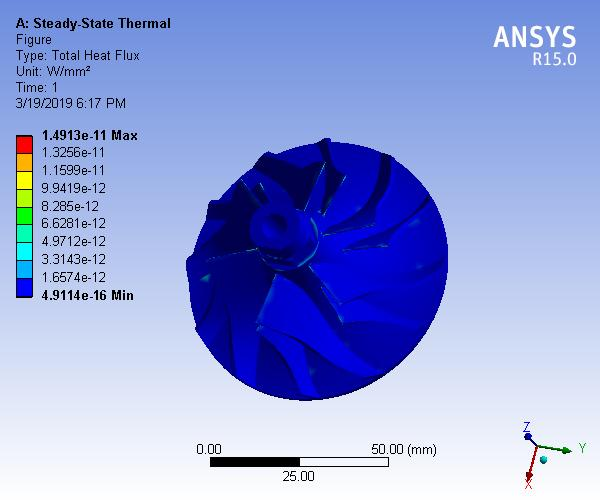

flusso di calorefigure 20. totale lega dinichel

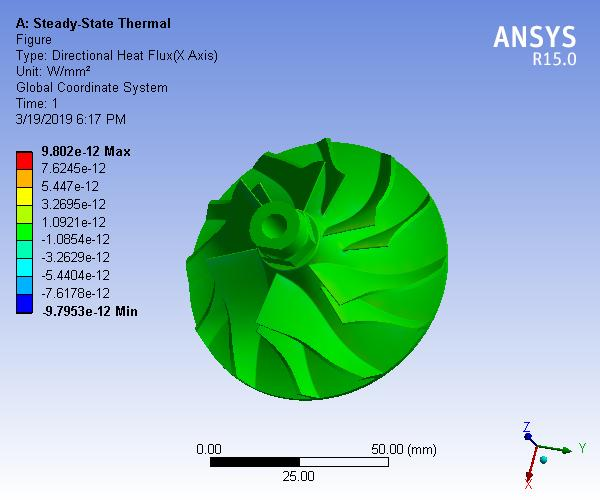

figure 21. flusso di calore direzionale per lega dinichel

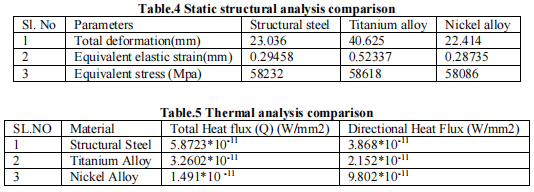

I tabella 4 e 5 mostra il confronto statiche analisi strutturale risultati ei \\ risultatinanalysis termica di tutti i tre materiali considerati in questo studio. Il confronto graphs di tutti i cinque parametri analizzati in questo studio è mostratonelle figure da 22 a 26 respectively.

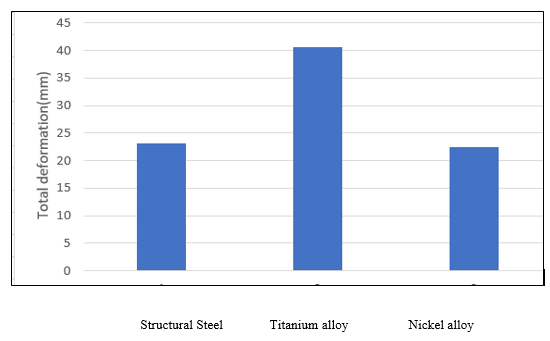

figure 22. Confronto di deformazione totale

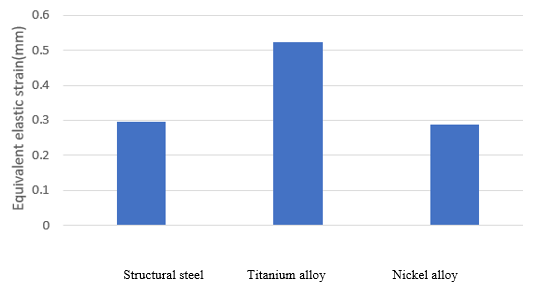

figure 23. Confronto equivalente di deformazione elastica

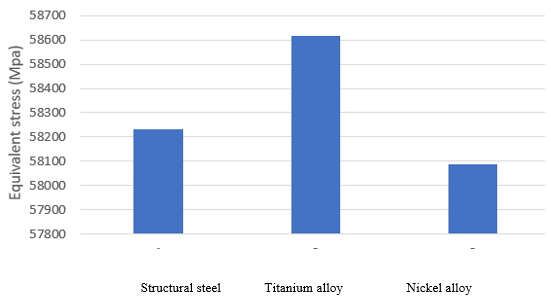

figure 24. Confronto tra equivalente tensioni elastiche

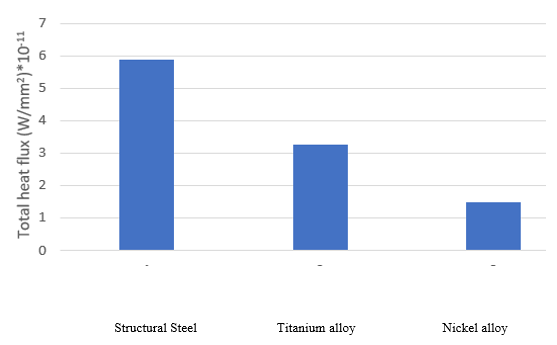

figure 25 . Confronto di calore totale Flux

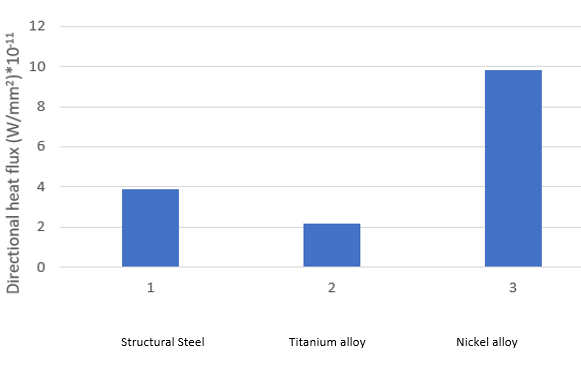

figure 26. Confronto di direzionale flusso di calore

I sopra riportati grafici mostrano chiaramente il confronto tra le proprietà strutturali between i tre materiali. Dei tre materiali titanio sembra subire una deformazione maggiore rispetto alla lega dinichel e acciaio strutturale. I grafici sopra riportati mostrano chiaramente il confronto tra le proprietà termiche dei tre materiali. Il flusso di calore orientabile per lega dinichel è il più alto tra i tre materiali ma siccome il flusso di calore totale è almeno per lega dinichel se rapportato alla lega di titanio e acciaio strutturale.

CONCLUSION

Il è stata effettuata per la girante del turbocompressore con ANSYS.Per l'analisi parte il modello della girante è stata creata usando CREO e il files sono stati salvati in formato STEP e importati in ANSYS. L'analisi viene eseguita out sul modello ridisegnato con materiali diversi (acciaio strutturale, lega dinichel e titanio lega) ei risultati sono stati confrontati. Da quanto sopra riassunto risultato table concludiamo che lega dinichel è stato trovato meglio di acciaio strutturale e Titanium lega. Dai dati sopra abbiamo osservato che lo stress minimo e

deformation si ottiene per la lega dinichel. Anche il flusso termico totale indotta sul impeller era basso per la lega dinichel materiale. Così la girante potrebbe resistere more lo stress e la temperatura in caso di utilizzo in lega dinichel. Quindi possiamo concludere che lega dinichel è il materiale più adatto tra i tre materiali scelti per la girante della

turbocharger.
