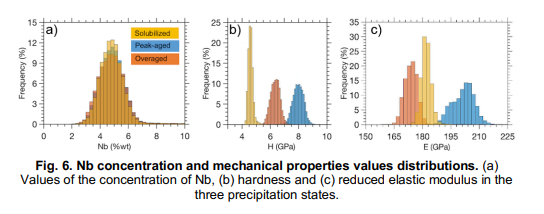

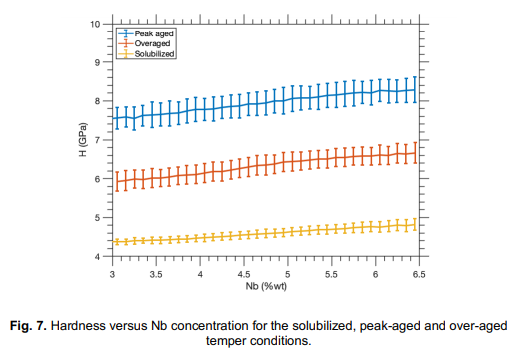

----n di fatto, le mappe di durezza (figura 5a, B e c) rivelano una correlazione diretta con il contenuto NB (figura 3, T e U) e la condizione di temperamento. L'istogramma dei valori di durezza in FIG. 6B mostra una durezza media di 4,7, 7,8 e 6,2 GPA per le condizioni solubilizzate, piccoaged e overaged, rispettivamente, come previsto dallo stato di precipitazione della lega. Ma soprattutto, la dispersione della durezza fornisce preziose informazioni sul ruolo del contenuto di NB in ​​ciascun caso. Ad esempio, lo stato solubilizzato presenta una distribuzione di durezza più ristretta rispetto al piccoaged e agli stati overatori. In altre parole, la larghezza della distribuzione della durezzanello stato solubilizzato è di circa 1 1.2 GPA, mentre aumenta a circa 2 GPAnel piccoaged e gli stati overaged. Questo può essere confermato confrontando i valori di durezzanelnucleo e la superficie dei bracci dei Dendrites in Fig. 5a, B e c. Si prevede che NB dovrebbe essere principalmente in soluzione solidanello stato solubilizzato, con una frazione più bassa di � \"il rafforzamento precipita rispetto alle condizioni di punta invecchiata e sfacciata. Ciò indica che la segregazione NB porta a più grandi variazioni di proprietà meccaniche in � '' rafforzato rispetto a una soluzione solida rafforzata le superleghe basate su Ni. Inoltre, il contenuto NB e le mappe di durezza contenenti oltre 16000 punti dati in ciascun caso, rappresentano un set di dati statisticamente significativo dalle quali le correlazioni quantitative possono essere estratte tra durezza e contenuto di NB per ciascuna condizione di temperatura, come mostrato in Fig. 7. Questa informazione rappresenta uno strumento locale molto prezioso per valutare la qualità delle saldature, riparazioni o componenti stampati 3D, poiché le mappe locali

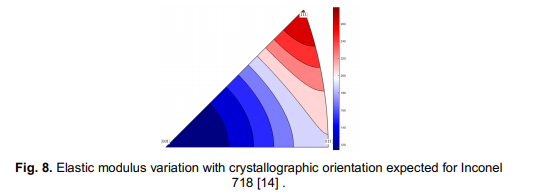

=== finally, è interessantenotare che le ridotte mappe modulo elastico (Fig. 5d, ee f) Non mostrare una correlazione con la segregazione chimica locale o la condizione di temperamento. Invece, le mappe elastiche del modulo presentano una correlazione diretta con l'orientamento cristallografico dei cereali (Fig. 2a, B e C). Questonon sorprende considerando la grande anisotropia elastica dell'I178 [12,13] e il fatto che, contrariamente alla durezza, le proprietà elastiche sono relativamente insensibili alle caratteristiche microstrutturali, come la fase di precipitazione o le piccole variazioni della composizione chimica. FIGURA. 8 traccia la variazione di moduli elastici previste con orientamento cristallografico [14], calcolato utilizzando le costanti elastiche singlecrystal del Nel718 (C11259; C12179; C44

Normal dei cereali. Ad esempio, il grano azzurronella condizione di punta invecchiata in fig. 2b, con la superficienormale tra [101] e [111], presenta il modulo elastico più alto, di circa 210 GPA (figura 5E e 6C), mentre il grano arancione scuronella condizione overatta (figura 2c), con la sua superficienormale vicino [001], presenta il modulo elastico più basso, di circa 165 MPa (figura 5F e fig.6c).

 n-- 4.

Conclusioni Uno studio correlativo ad alto
throughput della proprietà meccanica locale, composizione chimica e orientamento cristallografico è stato effettuato in aree selezionate di cast inconLel 718 campioni sottoposti a tre diversi tempesti. Gli esemplari hanno mostrato una forte segregazione del NB sulla scala dei bracci Dendrite, con contenuti NB locali che variavano tra 2%.% Nelnucleo dei bracci della dendrite a 8% in%nelle regioni interdendritiche e 25%.% Entro il secondo Phase Particles (MC Carbides, Laves fasi e aghi di fase δ). Ilnanohardness è stato trovato per correlare fortemente con il contenuto NB locale e la condizione di temperamento in ciascun caso. Al contrario, i moduli elastici indentazionenon è stata influenzata dalla composizione o calma situazione chimica locale, ma direttamente correlati con l'orientamento grano, a causa della elevata con anisotropia elastica dinichel. Determinare la correlazione tra le proprietà meccaniche locali, la composizione chimica e lo stato carattere può essere uno strumento molto utile per valutare la qualità dei componenti di fusione e altri processi di solidificazione, quali saldature, riparazioni o componenti 3D stampati. In questo modo le mappe di durezza locale possono essere correlate direttamente alla
