Alloy R41

lega R41, UNS N070041, Rene41, W.Nr.2.4665, lega di Hyness R41, J1610, falegname 41

Nel range di 650-900 C, ha un'elevata resistenza alla trazione e alla resistenza al strisciare e una buona resistenza all'ossidazione.È adatto per la produzione di parti ad alta temperatura dei motori aeronautici e aerospaziali che richiedono un'elevata resistenza al di sotto di 870?; e resistenza all'ossidazione al di sotto di 980?.

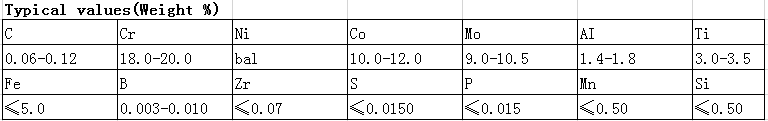

Proprietà fisiche

Melting point: 1316-1371;

Densità: 8.27 g/cm3

Durezza: ≤363 (HBS)

Magnetico: < 1.002 H/m

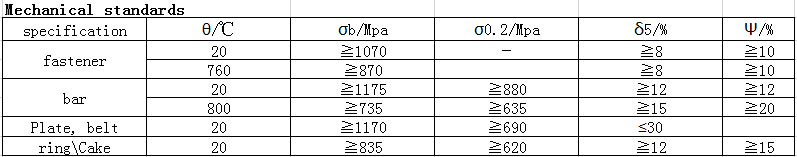

Standard esecutivo

AMS 545

AMS 5712

AMS 5713

Elaborazione

Formabilità

Il lingotto d'acciaio deve essere omogeneizzato prima della forgiatura, e la temperatura di riscaldamento di forgiatura è 1100_; ~ 1180℃.

Processo di trattamento termico delle parti

1.Lavorando a temperatura inferiore, le parti devono avere un'elevata resistenza alla trazione e prestazioni di fatica, utilizzando 1080 ℃, raffreddamento dell'aria +760 ℃, 16H, raffreddamento dell'aria

2.Quando si lavora ad alta temperatura e richiede un'elevata resistenza termica, il disciplinare di trattamento termico è 1180?, raffreddamento dell'aria +900?; 4H, raffreddamento dell'aria.

Processo di saldatura

Gli lega possono essere saldati mediante saldatura a fusione, saldatura a diffusione, saldatura ad attrito e altri metodi.

Campo di applicazione

l Componenti Aeromotore

l Motorcompressore disco, turbina, anello portante

I Receiver, supercompressore, turbina

l Parti ed elementi di fissaggio

I Fascetti e parti di cuscinetto per saldatura a lamiera
