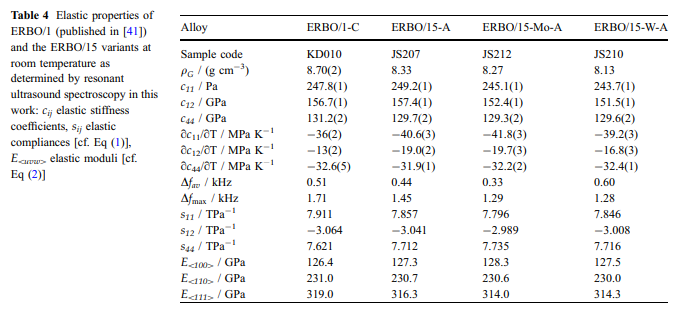

Results Proprietà elastiche: le rigidità elastiche di Pseudostinente-crystal ERBO/15 e le sue varianti ottenute dal metodo RUS a temperatura ambiente sono presentatenella Tabella 4. Per confronto, i dati per ERBO/1 dalla letteratura [41] stato aggiunto. Inoltre, gli adempimenti elastici SIj sono state calcolate utilizzando le relazioni, che tengono per materiali con simmetria cubica.

I direzionale di Young o modulo elastico E è uguale all'inverso del effetto longitudinale del Compliance elastici. Con la direzione di interesse u=u1e1? u2e2? u3e3, dovee EI descrive i vettori di base di un sistema di riferimento cartesiano e dell'interfaccia utente di direzione Coseno, i moduli e i moduli per Select le direzioni cubiche sono ottenute da:

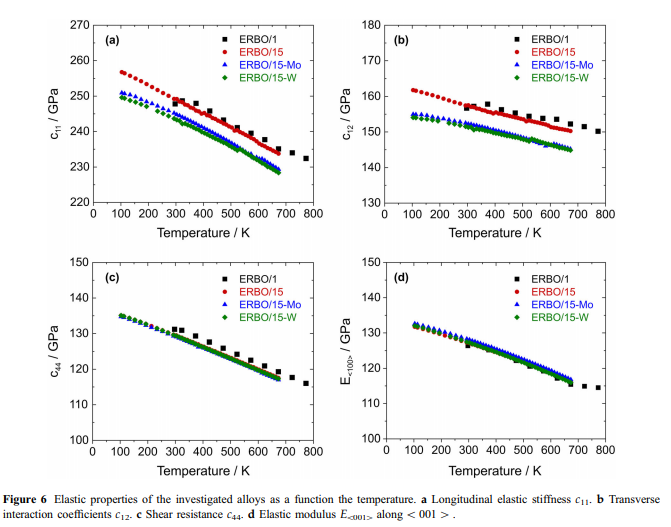

//-== --Presentatonella tabella 4./-La dipendenza della temperatura delle rigidità elastiche è mostrata in FIG. 6. Tra i 100 ei 673 K, la C11, C12 e C44 diminuiscono continuamente con una temperatura crescente di circa 8,5%, 6% e 13%, rispettivamente. I coefficienti di temperatura del CIJ come determinato dalle approssimazioni lineari ai dati sperimentalinella gamma di temperature 273-673 K sono indicatinella Tabella 4. Per descrivere la dipendenza della temperatura dei moduli Enelle direzioni cristallografiche \\ 100 [, \\ 110 [e \\ 111 [, il corrispondente e \\ uvw [i dati sono stati approssimati su tutto l'intervallo di temperatura investigato da Secondorder Polynomiali del tipo:

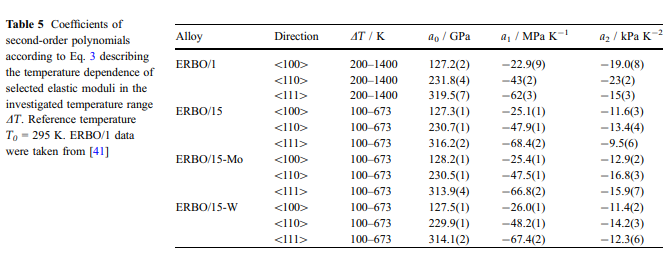

/-i parametri corrispondenti e le loro deviazioni standard derivate dal La matrice di covarianza della vestibilità completamente convergente è riportatanella tabella 5. Ad esempio, i valori per E \\ 100 [di ERBO-1 (dati da [41]) e le varianti ERBO-15 (questo lavoro) sono mostrate in Fig. 6D . Risultati dilatometrici: i risultati di espansione termica per le quattro superleghe investigate sono presentate in figg. 7 e 8. Le curve di ceppo sperimentale ETH--f (T) sono tutte caratterizzate da cambiamenti ben riproducibili in pendenza ad alte temperature. Ciò diventa particolarmente evidente quando i coefficienti di espansione termica ATH/F (T) sono tracciati come una funzione di-/-/-ntemperatura. Queste curve presentano un massimo massimo del coefficiente di espansione termica a temperature elevate. In Fig. 7, i ceppi termici e i coefficienti di espansione termica dell'AS-Cast e del calore completamente-TREATED ERBO-15-W sono mostrati.--&--&-&///-&&//-&erbo-15&W sono mostrati. Si può vedere che le posizioni di picco ATH (T) dei materiali AS-Cast e Heattreated sono vicini, la temperatura massima del materiale termico

Treated è solo di 12 K superiore a quella del materiale come

cast. ERBO1 è stato studiatonello stato materiale

Treaked. Nel caso delle varianti ERBO \\ N15, è stato analizzato lo stato del materiale come \\ Ncast. Pronostici e composizioni in lega termocalcia: Thermocalc è stato utilizzato per calcolare le frazioni di fase di equilibrio per tutte le leghe investigate, in base alle composizioni in lega chimica fornitenella tabella 1. Queste sono presentate in funzione della temperatura in Fig. 9. Mentre in ERBO \\ N1 TRE THREDINGICAMENTE Stabile TCP \\ Nphases (l \\n, r \\n e r \\nphase) sono formati in equilibrio, solo l \\nphase è formato in ERBO15 e sui suoi derivati. Con la temperatura crescente, le frazioni TCP e C \\ Nphase diminuiscono, mentre la Frac \\ N \\n aumenta la Frac \\ Nphase. Nella tabella 6, il solvo calcolato (Tsolvus), il solido (Tsolidus), le temperature del liquido (tliquidus) insieme alle frazioni C \\ Nphase \\ N a 873 K e 1323 k prese dalle curve presentate in FIG. 9 sono elencati. Diventa evidente che in particolare la temperatura calcolata C \\ Nsolvus \\ N per ERBO \\ N1 è di circa 50 K superiore rispetto alle temperature del solvo di ERBO \\ N15 e dei suoi derivati. Mentre le temperature di solidus calcolate sono piuttosto simili, la temperatura del liquido di ERBO \\ N1 è la più alta di tutte e quattro le leghe. Inoltre, la frazione calcolata c \\nphase \\n fv c \\n a 873 k (74 vol.%) E 1323 k (56 vol.%) È il più altonel caso di ERBO \\ N1. Quando il contenuto MO o W in ERBO \\ N15 è ridotto (bilanciato da un aumento del Ni), le temperature calcolate di solidus e liquido diminuiscono. Le riduzioni provocano le frazioni di c \\nphase superiore a 873 k (\\n? 1 vol.%) Ma le frazioni più basse c \\nphase a 1323 k (\\n \\n3 vol.%). \\ N \\n \\n \\n
