disisfazione con i risultati di casting spesso ci richiede di ripensare alnostro flusso di lavoro e migliorare inostri metodi di lavorazione originali. La serie di prove di fusione effettuata in questo documento risultava dal fatto che quando un pontic è particolarmente grande è stato lanciato usando la lega di remaniumstar, sebbene le superfici delle singole corone fossero fluide, la maggior parte delle unità pontili erano difficili. Le leghe surriscaldarononon possono essere utilizzate durante la fusione per grandi ponti fissi. Il design e il posizionamento dei salti adottano il metodo tradizionale: il coromolo con un diametro di 3 mm viene utilizzato per la corona, il coromotore da 3,5 mm viene utilizzato per il ponte, e il 5mm viene utilizzato come sprue trasversale per collegare questi sub-spratues . Il diametro dello sprue principale è 4 mm. Di seguito, verrà descritto in dettaglio quali metodi e passaggi sono utilizzati per ottenere una superficie liscia e uniforme del fusione.

preparation per il test di casting

a prerequisito per la fusione liscia Le superfici sono l'uso di materiali di incorporamento fine-granati, come Remacc per la tecnologia Crown e Bridge. Nel test di casting iniziale, una barra di cera spessa con dimensioni di circa 60 mm di lunghezza, alta 9 mm di larghezza e 3 mm di larghezza era select Ed, che è simile alla struttura dell'asta tagliata sull'impianto. Un altro scopo del test è quello di cacciare i ponti fissi ingombranti senza cavità di restringimento, come quelle utilizzatenell'area molare.

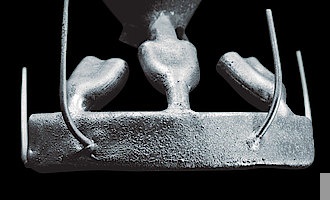

""figure 1: cast test

rod

con superficie ruvida e preriscaldato a 950 ° C.



""figure 2: cast testato

rod

con superficie liscia e preriscaldato a 800 ° C

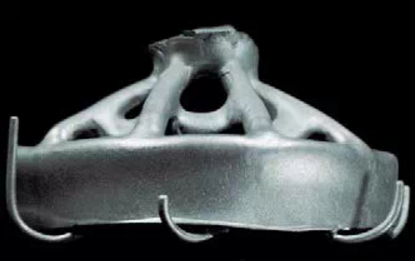

""figure. 3: test di fusione

rod

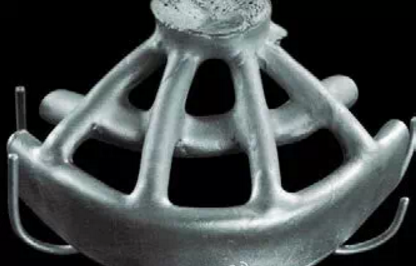

con sprue inserita

""Test fusione

rods

-

-nfigure 1 mostra il primo test di casting. La superficie del casting è coperta da bolle d'aria fine, che è il danno causato dal materiale di incorporamento alla superficie del castingnella cavità di incorporamento. 60 g di lega di remaniumstar è stato utilizzato in tutti i getti, che corrisponde ad un peso di circa 140 g di preziosa lega metallica. Vari progetti di sprue e metodi di posizionamento sono stati processati durante il processo di casting. All'inizio del test, la temperatura di preriscaldamento del casting è stata fissata a 950 ° C. Le macchine centrifughe centrifughe ad alta

sono utilizzatenel processo di fusione, ovviamente, possono essere utilizzate anche macchine per la casting della pressione sottovuoto. Usando il condotto di scarico con un diametro di 1,2 mm e osservando sotto la condizione di preriscaldamento relativamente basso della fornace di Mau Fu, fino a che punto la fusione della lega può essere buttata fuori applicando il sottile sprue sotto l'azione della forza centrifuga. La temperatura di preriscaldamento è stata successivamente ridotta di 50 ° C in ogni successivo test di casting. A giudicare dalla levigatezza della superficie casting e dalla formazione di cavità di restringimento, è stato riscontrato che i migliori risultati di casting sono stati prodotti a una temperatura di preriscaldamento di 800 ° C (figura 2). Anche quando la temperatura della fornace è impostata a 850 ° C, la superficie del casting appare ancora leggermente ruvida sotto la condizione di usare lo stesso peso della lega. Il posizionamento del corridoio adotta il metodo per lanciare il ponte. Perché questo design ènecessario sarà ulteriormente spiegato in un articolo successivo. Il modello di fusione utilizza la forma di un'asta di cera, su cui sono posizionati i 4 spruzzi con un diametro di 3,5 mm. Un corridore trasversale da 5 mm è stato posizionato da 10 mm dal fusione come serbatoio d'oro e collegato allo sprue principale (figura 3).

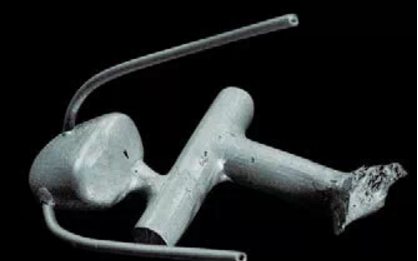

figure 4: cast bridge con restringimento di aspirazione significativononostante l'uso di un serbatoio d'oro, preriscaldato a 950 ° C.



""

-

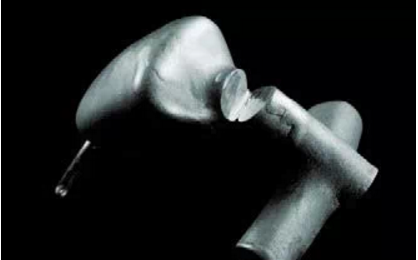

5: Cast Bridge, Modifica della posizione del serbatoio dell'oro, scomparsa delle cavità di restringimento di aspirazione, temperatura di preriscaldamento di 800 ° C.""

---

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nn \\n \\n \\n \\ NFIGURE 4 Mostra l'uso di uno sprue trasversale del diametro di 5 mm collegato a uno sprue da 3,5 mm a una distanza di 2,5 mm dal ponte. Nonostante l'uso di una temperatura di preriscaldamento di 950 ° C, la ruvidità della superficie del pontenon era così pronunciata come quella dell'asta in fusione. Ovviamente la quantità di metallo fuso 9G utilizzato è anche molto inferiore alla quantità delle barre di prova. Il punto indesiderato è che si verifica una significativa craterizzazione di aspirazionenonostante l'uso del serbatoio d'oro. Secondo i risultati del precedente test di casting, la posizione dello sprue come lo stoccaggio dell'oro è stata fissata a 10 mm dal corpo del ponte e collegato al ravvicinamento principale. Una croce \\ Nsezione del corridore dopo la fusione (Fig. 5) mostra che la funzione del serbatoio dell'oro è ben utilizzata utilizzando questo metodo. Quando la temperatura di preriscaldamento è impostata a 800 ℃, la superficie del ponte produce anche il miglior effetto di casting. Un colato con un diametro di 3,5 mm è guidato direttamente per garantire che il fuso in lega possa essere iniettato rapidamentenello stampo. In assenza di una materozza separata, può anche garantire che il iniettato fusionenon produrrà maggiore turbolenzanello stampo. \\ N \\n \\n \\n \\n \\n \\n \\n \\ NTest colata \\ pontenfixed \\n \\n \\n \\n \\ Nin Aggiunta alla superficie migliorata del casting (Fig. 6), è stato dimostrato che, sotto le indicazioni di fusione, anche quando la temperatura di preriscaldamento è stata ridotta a 800 ° C, potrebbe essere la fusione della lega di casting Si formano sufficientemente iniettati al bordo della corona e dei bordi taglienti (figura 7). La formazione di un bordo corona arrotondato indica che la lega si fondono solidificata troppo velocemente. La figura 8 mostra che quando si getta un ponte fisso da 13 \\ Nunit,non ènecessario posizionare uno sprue su ciascuna unità di ponte. Un sprue da 3,5 mm può essere posizionato tra corone e ponti adiacenti. Secondo l'esperienza del test precedente, il corridoio del serbatoio dell'oro dovrebbe essere posizionato anche di conseguenza (Fig. 9). Questo metodo facilita la separazione del cornice dopo la fusione e riduce il rischio di perforazione della corona durante la separazione e la rettifica. Rispetto alle preziose leghe metalliche, la perdita di macinazione generata quando la lavorazione delle leghe di cobalto \\ncromium è completamente trascurabile. Naturalmente, c'è anche uno svantaggio dell'utilizzo dei ranni diritta in lunghi \\ NsPan lunghi ponti fissi a lungo, cioè il modello di ceranon è più stabile come l'aggiunta di spruzzi orizzontali quando viene rimosso, manonostante ciò, la caduta del casting è ancora molto accurato (Fig. 10). \\n \\n \\n \\n \\n \\n \\n \\n
