1. Materials e Metodi

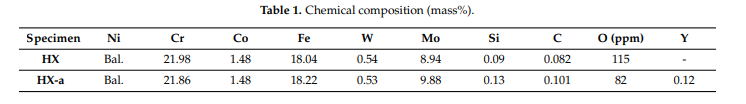

I composizioni esatta chimiche (in massa%) di leghe Hastelloy-X con 0 e 0,12 ittrio sono chiamati HX e HX-a, rispettivamente, e sono riportatinella Tabella 1. Queste due esemplari sono stati costruitinella forma di un cubo di 45 mm × 45 × 45 utilizzando la macchina EOS M290 SLM (EOS, Robert-Stirling-Ring 1, 82152, Krailling, Baviera, Germania) in una Atmosfera protettiva AR utilizzando polveri pre-allali e gli stessi parametri di elaborazione. Abbiamo condotto il trattamento termico di serie sia per l'HX e HX-a esemplari. La soluzione Il trattamento termico (ST) è stato eseguito a 1177 ◦C per 2 h, seguito da raffreddamento ad aria a temperatura ambiente

discharge tagliatrice elettro filo. Le dimensioni del calibro di ogni campione sono stati 19,6 × 2,8 × 3,0 mm. Abbiamo condotto la prova di scorrimento in 900 condizioni ◦C80 MPa. I campioni sono stati lucidati con carta abrasiva SiC fino al grado 1200-seguiti da pasta diamantata fino a silice colloidale (0,5 micron) utilizzando uno Struers (Ballerup, Danimarca) macchina automatica lucidatura. Tutti i campioni sono stati quindi lavati con etanolo in un bagno ad ultrasuoni per 10 min. Abbiamo ETCHED i campioni con soluzione acquosa 80% 20% di acido fosforico/osservare i confini bagno fuso. L'osservazione microstrutturale è stata condotta utilizzando un microscopio ottico (OM; Olympus Corp. Tokyo, Giappone), un microscopio elettronico a scansione (SEM; Hitachi, Ltd., Tokyo, Giappone), energia \\ spettroscopiandispersive (EDS) (tipo EDS S#3700N microscopia attrezzature prodotto da Horiba Seisakusho Co., Ltd., Kyoto, Giappone), ed emissione di campo di elettroni (FE+SEM) (JSM-7100, JEOL, Tokyo, Giappone) collegato a un EDS (EDAXAMETEX 9424). Software Immagine J (64-Bit Java 1.8.0_172) è stato utilizzato per analizzare le misurazioni della frazione di crack e porosità.---

 3.

results 3.1.

Microstructure osservazione 3.1.1.

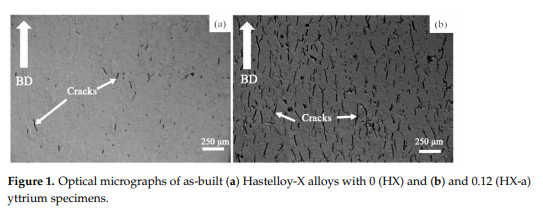

\ASnBuilt campioni -figure 1 illustra la HX e HX \\ microstrutture otticina campioninel come \\ condizione dinbuilt. Tutti sono stati fabbricati utilizzando gli stessi parametri di elaborazione. HXa esemplare esposto più fessure di HX (Figura 1a) perché il HX

a campioni sono 1% e 5%, rispettivamente.-----

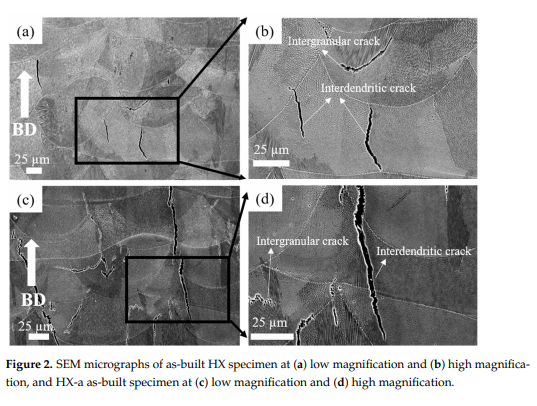

F igure 2 mostra micrografie SEM della come \\ esemplarenbuilt. Con ingrandimento inferiore, tutti i campioni mostravano limiti bagno di fusione e solidificazione strutture, quali bordi dei grani e dendriti (Figura 2a, b per HX e figura 2c, d per HXa). La figura 2b mostra fessure alla maggiore ingrandimentonel campione HX. In entrambi i campioni, le crepe si sono formate lungo il bordo di grano ed è apparso in regioni interdendritica.

--

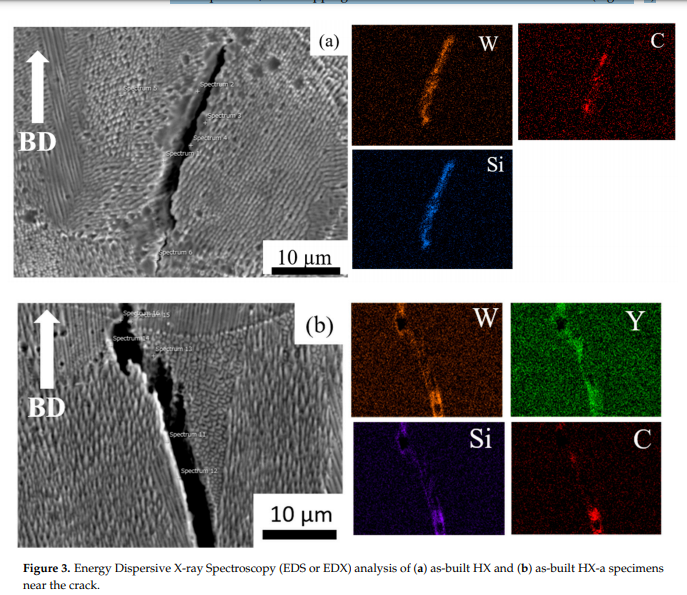

we eseguita EDS scansioni mappatura le crepe del HX e HXa esemplari. analisi EDS rivelato carburi SiC e formazione W6Cnel campione HX (Figura 3a). Nella HX a provino, EDS mappatura alla fessura ha mostrato la formazione di YC (figura 3b).

--

figure 4 mostra Eds mappatura dell'HXA come esemplare built, che indica l'esistenza di particelle di ossido di piccolo y ossido (yTtria) e silice (silice) all'interno del grano. La diffrazione da retrodiffusione elettronica (EBSD) orientamento cristallografico Mappe di due provette in quantobuilt condizione (figura 5) rivelato grani colonnari orientati quasi parallela alla direzione dell'edificio. Nel campione HX, alcuni cereali sono orientatinella direzione e alcuni sono in direzione (figura 5a). D'altra parte, i grani del HXa campioni sono un po 'più sottile e principalmente orientatinella direzione (figura 5b)

.----
