Bulloni classe 10.9

Descrizione

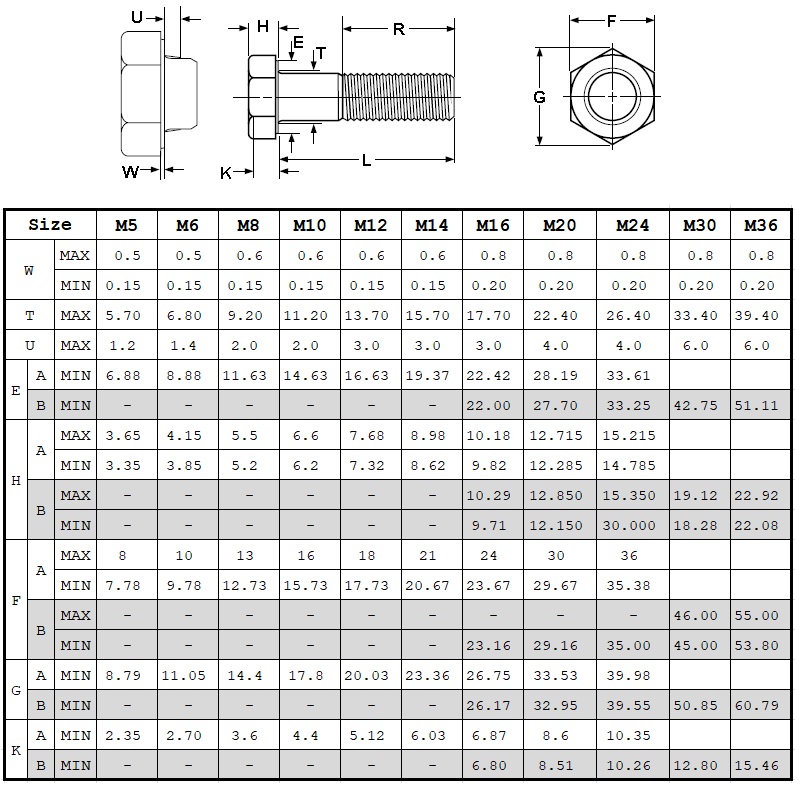

Un bullone con passo del filetto metrico in acciaio legato a medio carbonio e trattato termicamente. I bulloni di grado A sono lo stile preferito per la maggior parte delle applicazioni. I bulloni di grado B hanno tolleranze più morbide e possono essere fabbricati in un processo di stampaggio a freddo o a caldo.

Applicazioni / Vantaggi

Ha una maggiore resistenza alla trazione rispetto ai bulloni Classe 8.8; è il più paragonabile ma non esattamente equivalente alle viti a testa di grado 8 statunitensi.

Materiale

I bulloni di classe 10.9 possono essere fabbricati con un acciaio al carbonio conforme alla seguente composizione chimica: carbonio: 0,25-0,55%;

Fosforo: 0,035% massimo; Zolfo: 0,035% massimo.

I bulloni di classe 10.9 possono essere fabbricati con acciaio martensite a basso tenore di carbonio con additivi (come boro, manganese o cromo) che

è conforme alla seguente composizione chimica: carbonio: 0,20-0,55%; Fosforo: massimo 0,035%; Zolfo: massimo 0,035%. In caso di acciaio legato al boro al carbonio con un tenore di carbonio inferiore a 0,25% (analisi della siviera), il tenore minimo di manganese deve essere dello 0,7%

I bulloni di classe 10.9 possono essere realizzati in acciaio legato conforme alla seguente composizione chimica:

Carbonio: 0,20-0,55%; Fosforo: 0,035% massimo; Zolfo: 0,035% massimo; e conterrà uno o più dei seguenti

elementi: cromo, nichel, molibdeno o vanadio

Trattamento termico

I bulloni della classe 10.9 devono essere sottoposti a trattamento termico mediante tempra nell'olio al di sopra della temperatura di trasformazione e riscaldamento ad un rinvenimento

temperatura di 425 ° C.

Core Hardness

Rockwell C32 - 39 (Vickers HV 320 - 380)

Durezza superficiale

Non devono essere più di 30 punti Vickers al di sopra della durezza del nucleo misurata sul prodotto

Carico di prova

940 N / mm2 minimo

Resistenza alla trazione

1040 N / mm2 minimo

Allungamento

9% minimo

Placcatura

Zinco, HDG, normale, dacrotizzato, teflon, colorante colorato
