Certificato per resistere a gravi condizioni ambientali

-Anti-riflettente & la superficie antisporco minimizza le perdite di potenza da sporco e polvere

- Grave nebbia salina, ammoniaca & resistenza alla sabbia soffiata per mare, fattoria e deserto

ambienti

-Ottimo carico meccanico 2400 Pa & carico neve resistenza 5400Pa

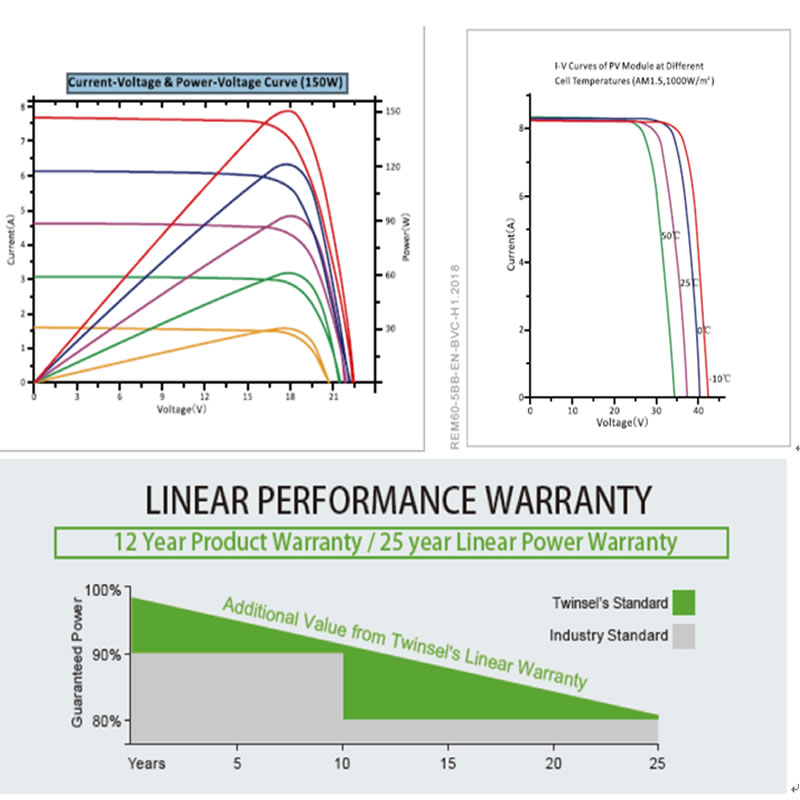

DATI ELETTRICI (STC)

Numero di modello                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Potenza nominale in Watt-Pmax (Wp)       150           155             160               165         170

Tensione a circuito aperto-Voc (V)               22.3         22.4           22.5               22.6       22.7

Isc corrente di corto circuito (A)                   8.81         8.84           8.88               8.92       8.96

Potenza massima tensione-Vmpp (V)     18,3         18.5           18,6               18.7       18.8

Potenza massima corrente-impp (A)       8.20         8.40           8.60               8.80       9.00

Efficienza del modulo (%)                           14.9         15.4           15.9               16,4       16.9

STC: irraggiamento 1000 W / m², temperatura della cella 25 ° C, massa d'aria AM1.5 secondo EN 60904-3.

DATI ELETTRICI (NOCT)

Numero di modello                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Potenza massima-Pmax (Wp)                 110,9         114.6           118.3         122,0         125,7

Tensione a circuito aperto-Voc (V)                 20.7           20.8             20.9           21,0           21.1

Isc corrente di corto circuito (A)                   7.15           7.18             7.21             7.24           7.27

Potenza massima tensione-Vmpp (V)       16.8           17,0             17.1           17.2           17,3

Potenza massima corrente-impp (A)         6.61           6.77               6.93           7.09           7.25

NOCT: irraggiamento a 800 W / m², temperatura ambiente 20 ° C, velocità del vento 1 m / s.

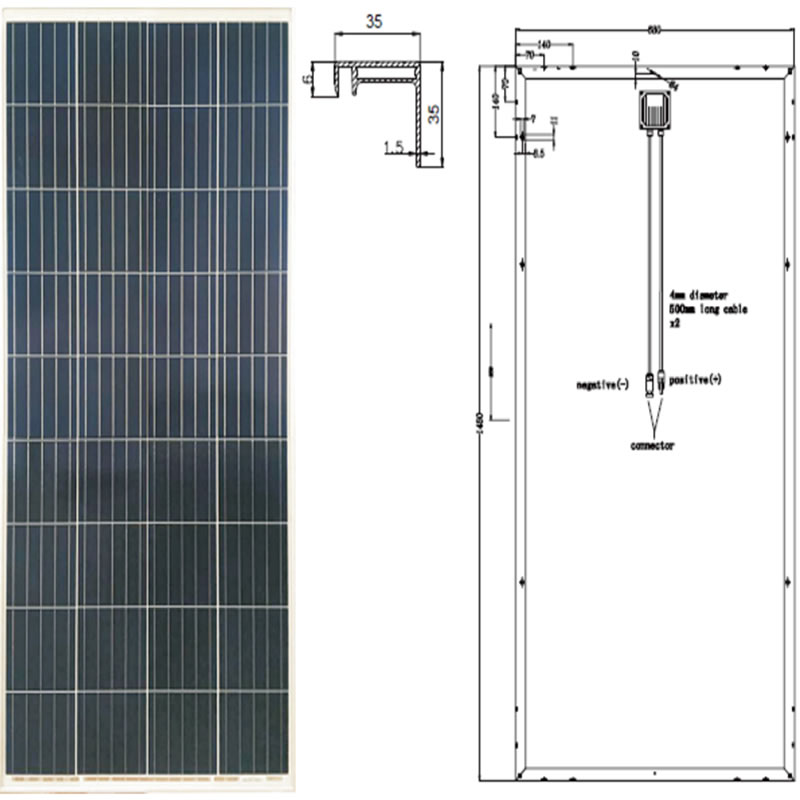

MECCANICO   DATI

Celle solari                                       Policristallino 156,75 × 156,75 mm

Configurazione cellulare                         36 celle (4 × 9)

Dimensioni del modulo                       1480 × 680 × 35 millimetri

Peso                                           11kg

superstrato                                     3,2 mm, alta trasmissione, ferro basso, vetro ARC temperato

Substrato                                         Backsheet bianco

Telaio                                               Lega di alluminio anodizzato argento tipo 6063T5, colore argento

J-Box                                               Diodi di bypass in vaso, IP67, 1000VDC, 3 Schottky

cavi                                             4.0mm² (12AWG), lunghezza 900mm

Connettore                                       Compatibile con IP67 MC4

TEMPERATURA & VALUTAZIONI MASSIME

Temperatura nominale della cella operativa (NOCT)             45 ° C ± 2 ° C

Coefficiente di temperatura di Voc                                   -0.32% / ° C

Coefficiente di temperatura di Isc                                     0,05% / ° C

Coefficiente di temperatura di Pmax                                 -0.39% / ° C

Temperatura operativa                                               -40 ~ + 85 ° C

Tensione massima di sistema                                             1000VDC

Potenza nominale serie max                                                   15A

Limitazione della corrente inversa                                                 15A

CONFIGURAZIONE DELL'IMBALLAGGIO

Numero di moduli per contenitore                           40ft                 20ft

Numero di moduli per pallet                                 1600               700

Numero di pallet per container                               2                     2

Dimensioni della confezione (LxWxH) in mm               800                 350

Peso lordo della scatola [kg]                                         23                   23
