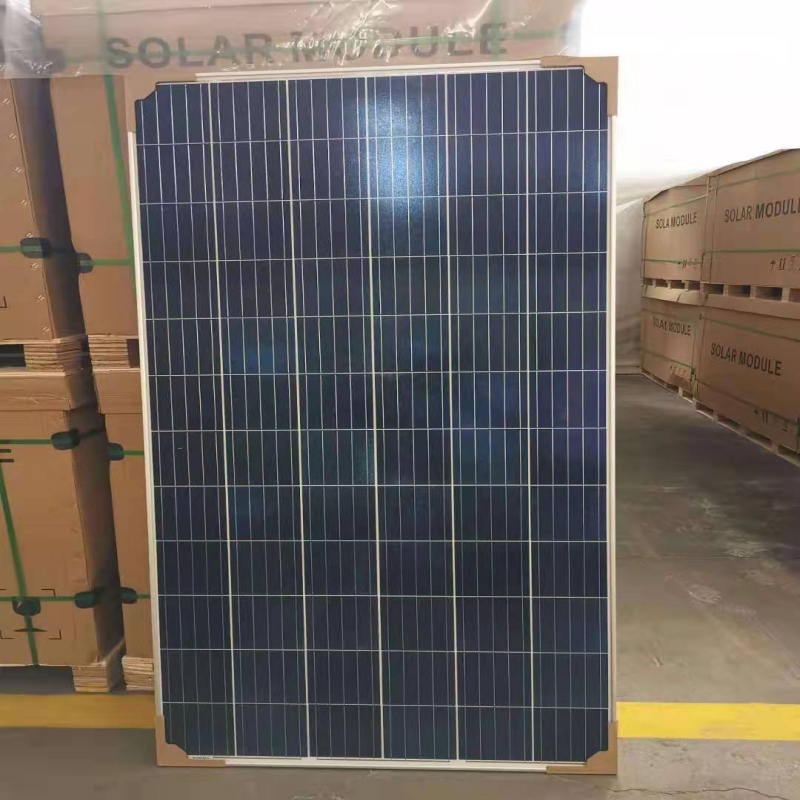

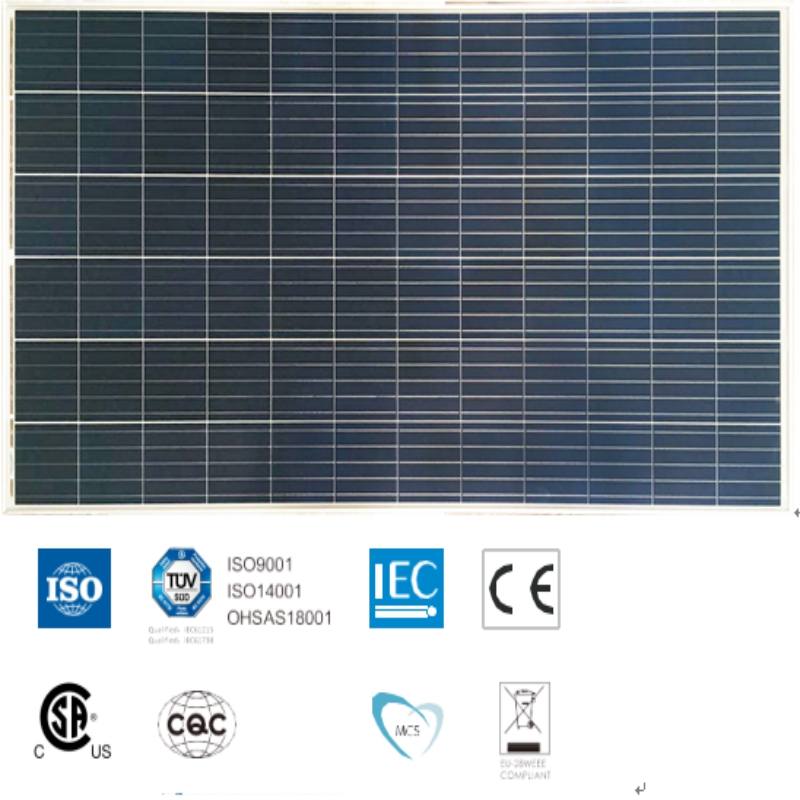

72   CELLULARE   POLICRYSTALLINA   MODULO

320-340Wp POWER OUTPUT RANGE

VOLTÀ MASSIMA SISTEMA 1500VDC

17.5% EFFICIENZA MASSIMA

DATI ELETTRICI(STC)

Numero modello                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

Potenza nominale in Watt-Pmax(Wp)                     320                               325                               330                                 335                               340

Apre il circuito Voltage-Voc(V)                           45.7                               46.0                             46.3                                 46.5                             46.8

Short Circuit Corrente-Isc(A)                             9.15                               9.20                             9.25                                 9.30                           9.35

Tensione massima di potenza-Vmpp(V)                 37.3                               37.7                               38.1                             38.4                             38.6

Potenza attuale massima(A)                   8.60                               8.65                                 8.70                             8.75                             8.80

Modulo Efficienza (%)                                     16.5                             16.8                                 17.1                             17.3                               17.5

STC: Irradiance 1000 W/m², Cell Temperature 25°C, Air Mass AM1.5 secondo EN 60904-3.

DATI ELETTRICI(NOCT)

Numero modello                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

Potenza massima Pmax (Wp)                     238.4                           242.1                             245.9                         249.6                         253.3

Apri circuito Voltage-Voc (V)                   42.5                             42.7                                 43.0                           43.3                             43.6

Short Circuit Corrente-Isc (A)                     7.40                             7.44                                   7.49                         7.53                           7.57

Massima Tensione di potenza-Vmpp   (V)           34.0                             34.2                                   34.5                           34.7                           34.9

Potenza massima Impp corrente (A)           7.01                             7.08                                 7.13                         7.19                           7.26

  NOCT: Irradianza a 800 W/m ², Temperatura Ambiente 20°C, Velocità del vento 1/s.

DATI MECCANICI

celle solari                                             Policristallino 156.75_;156.75 mm

Configurazione delle celle                                 72 celle (6×12)

Dimensioni del modulo                             1956࡫992×40mm

Peso                                                 22kg

Superstrate                                         3.2 mm, High Transmission, Low Iron, Tempred ARC Glass

Substrato                                             Backsheet

Struttura                                                 Silver Anodized Aluminium Alloy tipo 6063T5, colore d'argento

J-Box                                                     Potted, IP67, 1500VDC, 3 Schottky bypass diodi

Cavi                                                   4.0mm² (12AWG), lunghezza 1200mm

Connettore                                             IP67 MC4 Compatibile

TEMPERATURA & MASSIMO RATIONI

Temperatura operativa nominale (NOCT)                       45°C±2 C;

Coefficiente di temperatura del Voc                                             -0.32%/°C

Coefficiente di temperatura di Isc                                               0.05%/°C

Coefficiente di temperatura di Pmax                                         -0.39%/C

Temperatura operativa                                                   -40~+85°C

Tensione massima del sistema                                                   1500VDC

Max Series Fuse Rating                                                     15A

Limitazione della corrente inversa                                                   15A

IMBALLAGGIO   CONFIGURAZIONE

                                                                            40ft                                       20ft

Numero di moduli per contenitore                               648                                       270

Numero di moduli per pallet                                       27                                         27

Numero di pallet per container                                   24                                         10

Dimensioni della confezione (LxWxH) in mm                 1980×1130×1130                   1980×1130×1130

Peso lordo (kg)                                                   640                                         640

ATTENZIONE: REALIZZAZIONE DEGLI STRUMENTI DI SICUREZZA E DI INSTALLAZIONE PRIMA DI USARE IL PRODOTTO.
