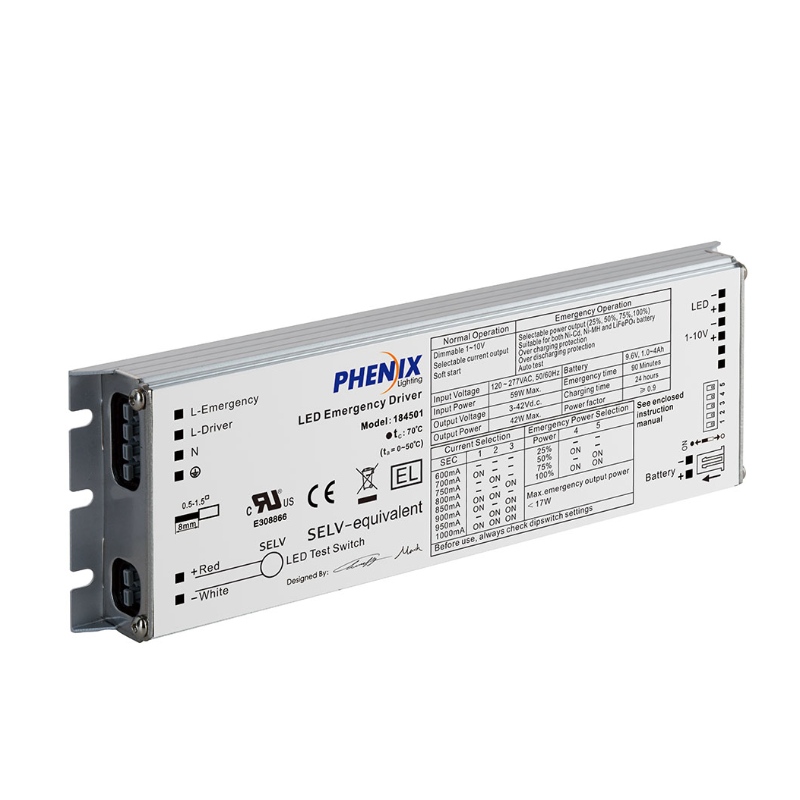

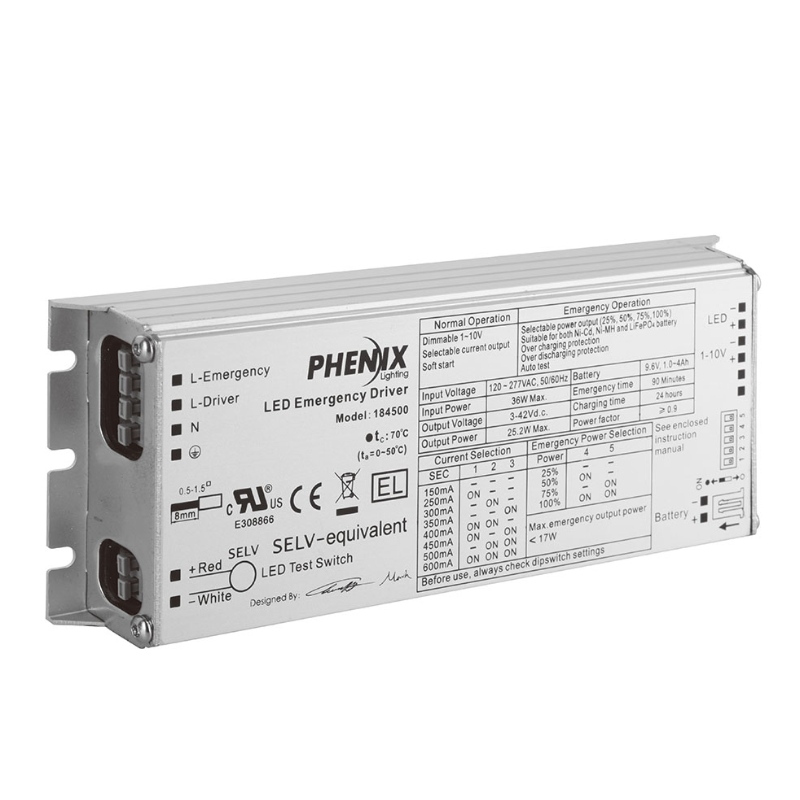

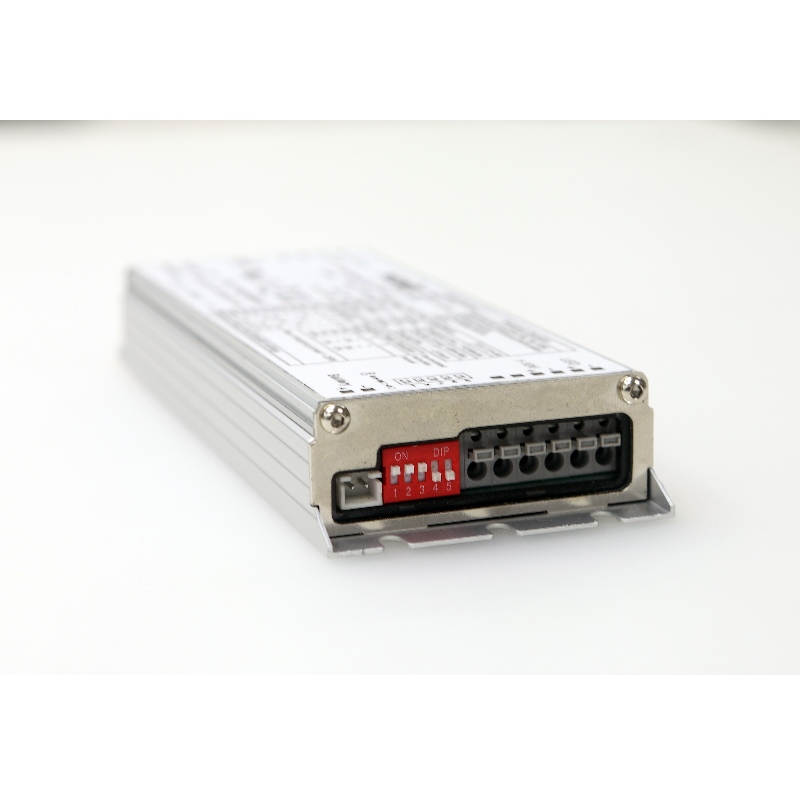

18450X   INTEGRATO DRIVO DI EMERGENZA

Tipo                                         184500                                             184501

Tensione nominale                 120-277VAC 50/60Hz                           120-277VAC 50/60Hz

Corrente nominale                       0.3A (Max.)                                           0.5A (Max.)

Potenza nominale                       36W (Max.)                                           59W (Max.)

Potenza di uscita di emergenza       < 17W                                                     < 17W

Tensione di uscita                       3-42VDC                                               3-42VDC

Frequenza di funzionamento             320kHz≥f≥50kH                                 320kHz≥f≥50kHz

Fattore di potenza                           _.9                                                                                           _.9

Batteria                                 1.0-4Ah, 9.6V Ni-Cd/Ni-MH/LiFePO4         1.0-4Ah,   9.6V Ni-Cd/Ni-MH/LiFePO4

Tempo di ricarica                       24 ore                                                 24 ore

Tempo di scarico                       > 90 minuti                                           > 90 minuti

Corrente di ricarica                   0.18A (Max.)                                           0.18A (Max.)

Tempo di vita                                 5 anni                                                     5 anni

Cicli di ricarica                       > 500                                                       > 500

Temperatura di esercizio           0-50_;                                                     0-50_;

corrente di output                   150mA-600mA% (8 opzioni)       600mA-1000mA%   (8 opzioni)

Efficienza                                 80%                                                           80%

Protezione anormale     Sopra il carico,la corrente di Inrush limita, oltre la temperatura, circuito aperto, corto   protezione del circuito con reset automatico

Fili                                       0.5-1.5mm178;                                               0.5-1.5mm178;

norma EMC/FCC/IC     EN 555015, EN 61547, EN 61000-3-2, EN 61000-3-3, parte FCC 15, CIEM-005

Standard di sicurezza               EN 61347-1, EN 61347-2-7, EN 61347-2-13, UL924, CSA C.22.2 No.141

Pasti.Modulo mm [pollice]

184500: L175 [6.89] x W65 [2.56] x H22 [0.87] Mounting Center: 167 [6.57]

184501: L195 [7.68] x W65 [2.56] x H22 [0.87]   Montaggio: 187 [7.36]

Pasti.batteria mm [pollice]

9.6V 1.0Ah: L228 [8.98] x W30 [1.18] x H17 [0.67] Centro di montaggio: 217 [8.54]
9.6V 1.5Ah: L195 [7.68] x W45.5 [1.79] x H24.5 [0.96] Centro di montaggio: 184 [7.24]
9.6V 2.0Ah: L195 [7.68] x W45.5 [1.79] x H24.5 [0.96] Centro di montaggio: 184 [7.24]
9.6V 4.0Ah: L263 [10.35] x W65 [2.56] x H35 [1.38] Centro di montaggio: 252 [9.92]
