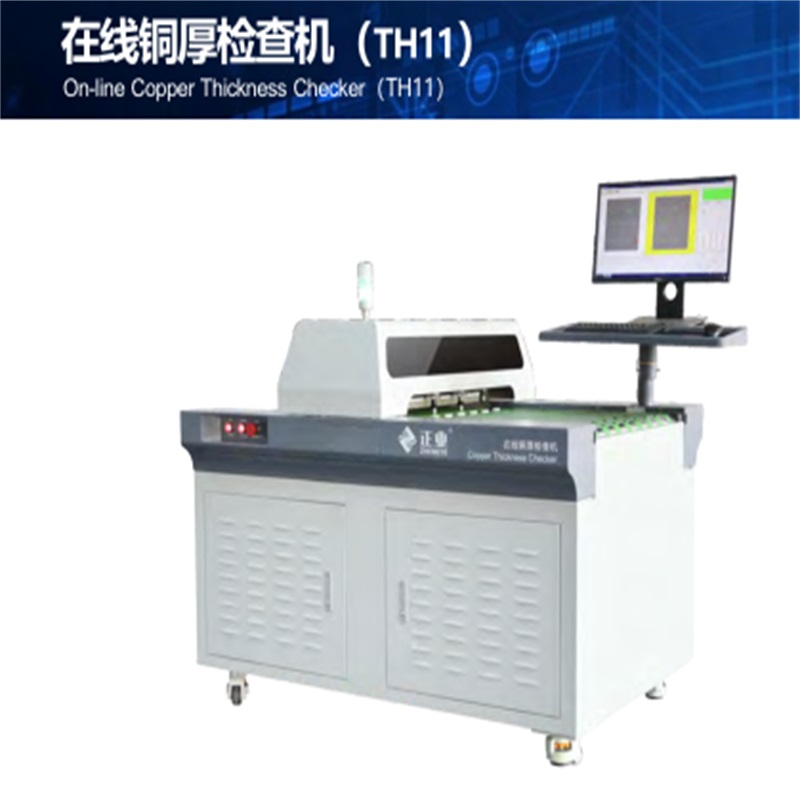

PCB   Controllo dello spessore del rame in linea (TH11)

USO

La macchina di ispezione dello spessore del rame in linea è adatta per la misurazione dello spessore del rame sulla superficie del pannello rigido, del singolo strato e del circuito multistrato.

CARATTERISTICHE

1. Collegare la linea di produzione: monitorare l'attracco MES online e prevenire la produzione di prodotti difettosi;

2. Dati accurati: migliorare l'efficienza del test e ridurre la registrazione umana e l'errore di test;

3. Metodo di posizionamento originale: design brevettato, misurazione su due lati;

4. Prestazioni stabili: dotato di host fischer PC2 e sonda in rame ERCU N;

5. Spessore della piastra di prova: 0,050-12mm, ampia gamma di spessore della piastra applicabile;

6. Automazione: può supportare tre sistemi automatici di carico e scarico per ridurre i costi e migliorare l'efficienza;

7. I punti di prova sono facilmente confermati dal file di input (tipo di file disponibile: Gerber o DRL).

PARAMETRO TECNICO

ARTICOLO                                                                       SPECIFICHE

Area del piatto di misurazione                                   200mm × 220mm - 650mm × 620mm

Spessore piastra di prova                                                   0,05 millimetri-12 millimetri

Gamma di test dello spessore del rame                                       0.1-120μm

Dimensione dell'area di prova di spessore del rame                               > 10 millimetri × 15 millimetri

Accuratezza dei test                                                               ± 5%

Controller per test di spessore di rame                       FISHER (MMS PC2 BU)

Sonda per test dello spessore del rame                             FISHER (SONDA ERCU N)

Efficienza del test                                           6 punti: 6-9 S / pz, 18 punti: 10-13 S / pz

Precisione di posizionamento del punto di prova                                         3 millimetri ±

Punto di test                                         1. file di input (digitare Dir) e trovare i punti di prova

2. file di input (tipo Gerber) e trova i punti di test

3. Media di 5 punti di prova o 9 punti di prova quali

può essere impostato dal software

Velocità della piattaforma                                                       6m / min, 12m / min

Statistiche dei dati                                                                     sì

Funzione di raccolta della lastra                                                   Opzionale

Temperatura dell'ambiente di lavoro                                     22 ± 3 ° C

Requisiti di potenza                                                   AC220V 50Hz

Fornitura di aria                                                                   0.6-0.8MPa

Energia                                                                             2kW

Peso                                                                           500KG

Dimensione aspetto (L × W × H)                 1536 × 1245 × 1420mm (piattaforma 900mm)
