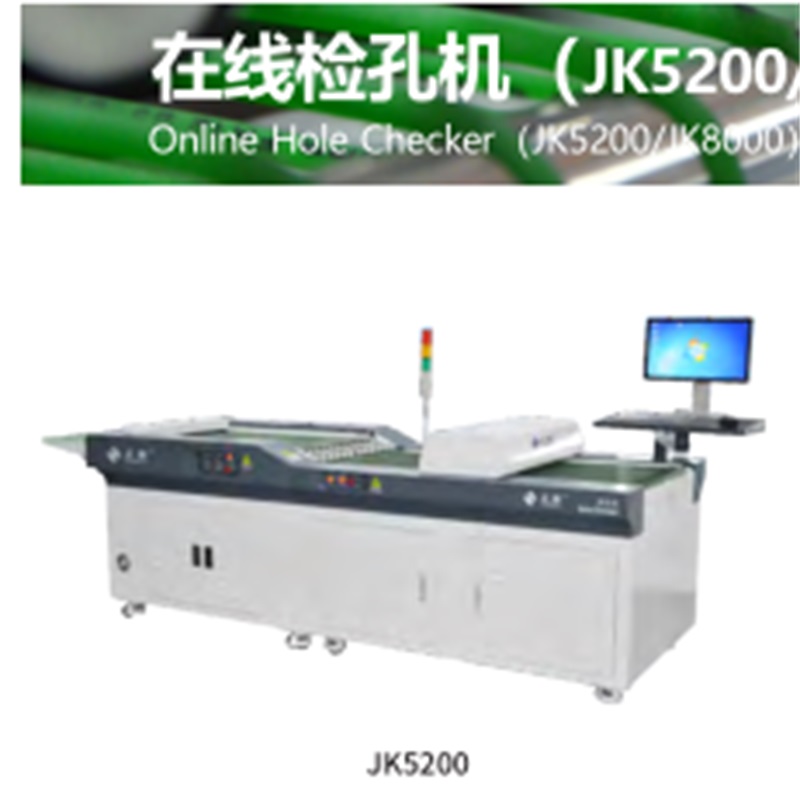

PCB   Controllo fori online (JK5200 / JK8000)

USO

La macchina per il controllo dei fori viene utilizzata principalmente per l'ispezione della qualità di perforazione e l'analisi del pannello di perforazione PCB e del bordo del prodotto finito.

Vengono rilevati automaticamente difetti quali la mancanza di fori (trapanatura e fori di chiusura), fori multipli, sbavature interne, fori grandi, piccoli fori, lunghezza, larghezza, angolo e altri fori di forma irregolare della scheda di perforazione PCB e della scheda finita, e l'apparecchiatura per la classificazione di GN / OK viene determinata automaticamente.

CARATTERISTICHE

1. Preciso: adozione del sistema di scansione CIS ad alta precisione, posizionamento automatico, elaborazione delle immagini e tecnologie di rilevamento.

2. Efficiente: se equipaggiato con un dispositivo di smistamento multicanale e minuteria, è supportato il rilevamento simultaneo multicanale; la macchina standard è in grado di rilevare entrambe le piastre contemporaneamente: 3 e 6 canali possono essere personalizzati contemporaneamente.

3. Caratteristiche: con la funzione di manutenzione della rete, può utilizzare diversi terminali per visualizzare le informazioni sui difetti della scheda NG in modo sincrono e per revisionare rapidamente la scheda NG.

PARAMETRO TECNICO

ARTICOLO                                                 JK5200                                                         JK8000

offuscare   Lunghezza                 Scansione macchina + dispositivo di selezione: 3510 mm               Scansione: 1550 mm

                                        Nessuna selezionatrice: 1530mm

Larghezza                                               1.160 millimetri                                                         1.280 millimetri

Altezza                                               1.050 millimetri                                                         1.520 millimetri

CIS                                                                             Sensore di immagine di contatto

Luce                                                                       Sorgente luminosa a LED rossa a barra

Massimo   Rapporto diametro                                                         25: 1

Spessore misurabile                     0,3 mm ~ 10,0 mm, le piastre con spessore inferiore a 0,3 mm devono essere presentate per il campione

                                                      conferma.

Dimensione del piatto                                   Larghezza: 80 ~ 650 mm                                             Larghezza: 80 ~ 800 mm

          Lunghezza: 100 ~ 650 mm                                           Lunghezza: 100 ~ 800 mm

Gamma di dimensioni dei pori                                                         Φ 0,10 millimetri ~ Φ 10 millimetri

Margine minimo di

Punzonatura                                                                     0,1 millimetri

Il numero massimo di

Fori nella piastra testata           500.000 (foro rotondo)                                           800.000 (foro rotondo)

Velocità di misurazione                           (Erano disponibili i quattro ingranaggi della parte di scansione della velocità misurata): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. La piastra di perforazione è fino a 6,5 ​​m / min.

Ripeti la precisione                                                                   30μm ±

(foro rotondo)

Ripeti la precisione                                           Slot: ± 75μm; Fori irregolari: 150μm

(foro non circolare)

Precisione dell'apertura                                                 ± 20μm (apertura≤1mm)

  (foro rotondo)                                                         ± 30μm (4mm > apertura > 1 millimetro)

                                                                              ± 40μm (apertura ≧ 4mm)

Il contenuto del rilevamento                   Foro mancante (fori che perdono, fori del tappo), fori (multi-perforazione, bisecare), corpo estraneo

                                                        all'interno dei fori, grandi fori, piccoli fori; la lunghezza, larghezza, bava di un "tipo" foro e

                                                        altri difetti di fori irregolari, lunghezza, larghezza e dimensioni della piastra, ecc.

Numero riga di ispezione                       Macchina standard: linea singola, 2 linee; (sopra 3 righe, si prega di informarsi separatamente)

Computer                                                   Computer industriale per cervello elettrico, CPU: serie i5;

              Memoria: 8G; Disco rigido: 1T; Sistema operativo: windows7 × 64

Energia                                                         Dispositivo di scansione e selezione dell'alimentazione: 2kW;

      Nessun dispositivo di smistamento: 12kW

Ambiente operativo                                           Temperatura: 20 ° C -40 ° C

                                                                              Umidità: 40 % -70%

            Non c'è gas acido base nell'ambiente.

      Requisiti del pannello di produzione: secco, non acido / alcalino

      liquido (per prevenire la corrosione dell'apparecchiatura)

        Il dispositivo richiede una connessione Internet per il telecomando   diagnosi.

Requisiti per la scheda da testare: il grado di deformazione della scheda da testare non deve superare lo 0. 75% della linea diagonale IPC. Dopo essere stati lavati ad alta pressione e asciugati, i risultati del test saranno influenzati se la superficie della scheda non è pulita.
