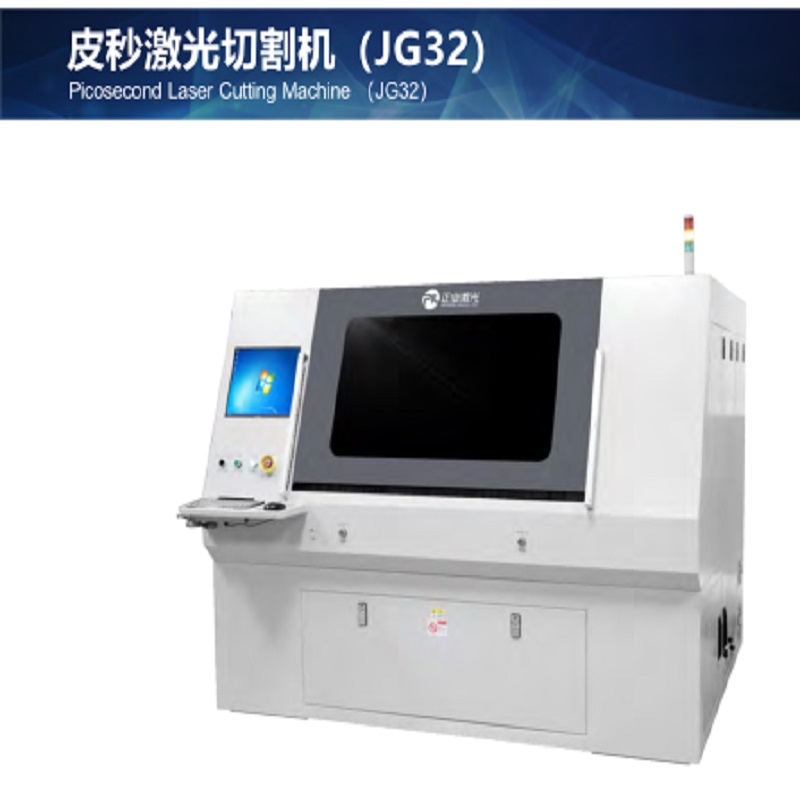

Macchina per taglio laser Picosecond (JG32)

USO

La macchina viene utilizzata per tagliare CVL / FPC / RF e pannelli multistrato sottili, nonché per tagliare una varietà di substrati, come ceramica, silicio, fogli di alluminio, teflon, ecc.

CARATTERISTICHE

1. Taglio completamente a freddo, quasi nessuna carbonizzazione.

2. Alta efficienza, tempi superiori a quelli del taglio laser nano.

3. Due tavoli per lavorare in ciclo uno ad uno, nessun tempo di preparazione, elevata efficienza di elaborazione.

4. Funzione di anteprima prima dell'elaborazione per evitare di danneggiare il campione.

5. Funzione di marcatura del codice a barre

PARAMETRO TECNICO

Gamma applicata                                     FPC, CVL, micro-giunti FPC, ceramica, silicio, ecc.

Precisione di elaborazione del sistema                                               20 um ±

  (Condizioni ZHENGYE)

Potenza laser                                                         15W @ 400kHz / 30W @ 2MHz

Lunghezza d'onda del laser                                                                 355nm

Larghezza di impulso                                                                           10ps

Intervallo di frequenze                                                 400kHz-1MHz / 1.2MHz-2MHz

Oggetti                                                     Grandi dimensioni di elaborazione: 550 mm × 650 mm

                                                                Numero tavolo: monotrave, doppia piattaforma

Dimensioni (L × L × A)                           2200 × 2150 × 1750mm (non includere la luce tricolore)

Peso                                                                               3700Kg
