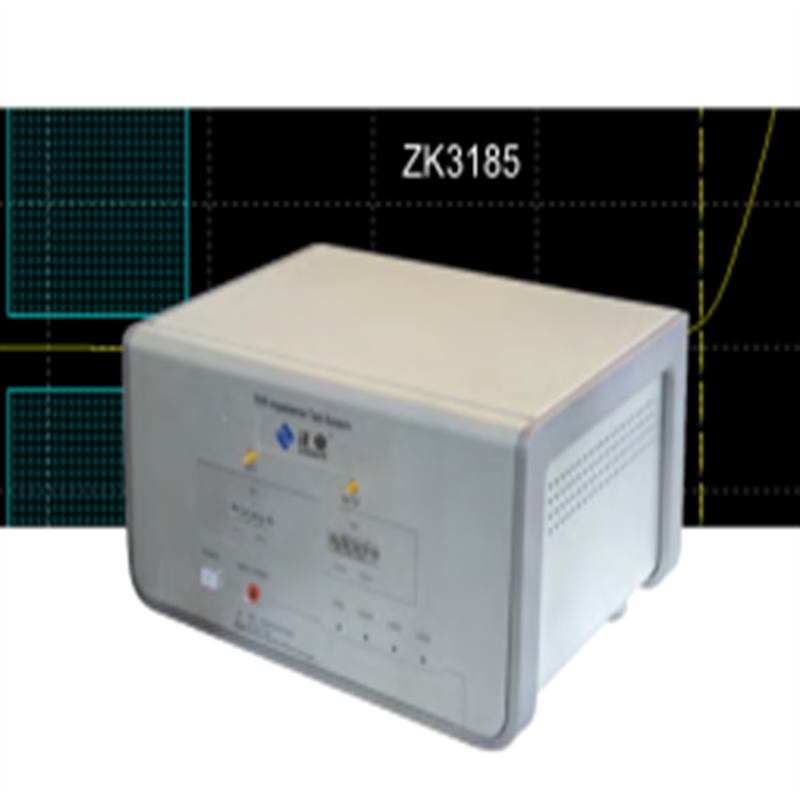

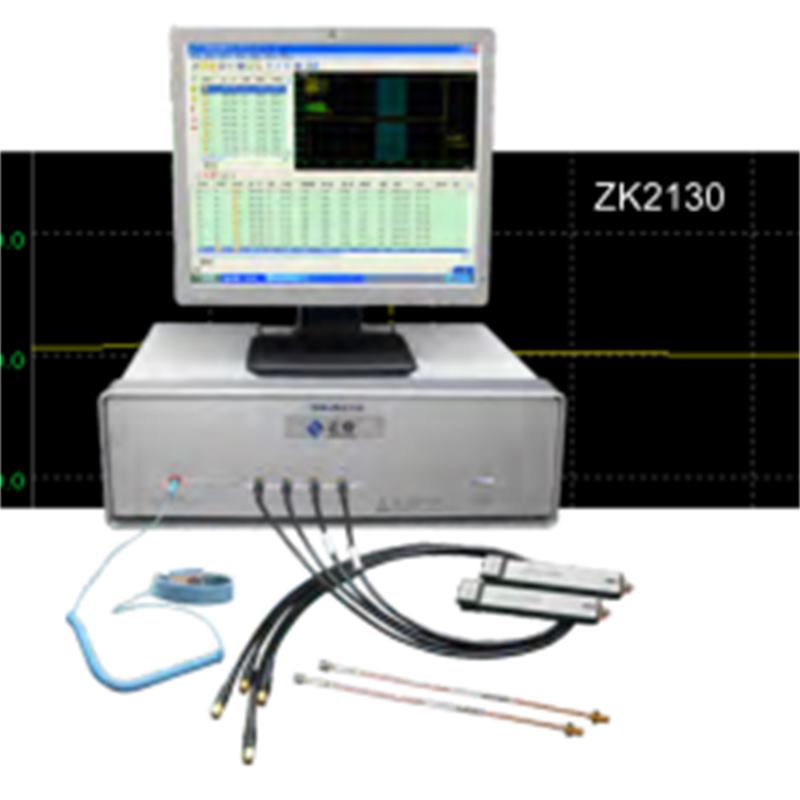

PCB   TDR Impedance Test Instrument (ZK2130 / ZK3185)

USO

Lo strumento viene utilizzato per testare l'impedenza e i parametri S dei circuiti stampati ad alta frequenza, fornendo una soluzione rapida ed accurata standard ed economica per i produttori di PCB. È inoltre applicabile per il test di impedenza di fili e cavi.

CARATTERISTICHE

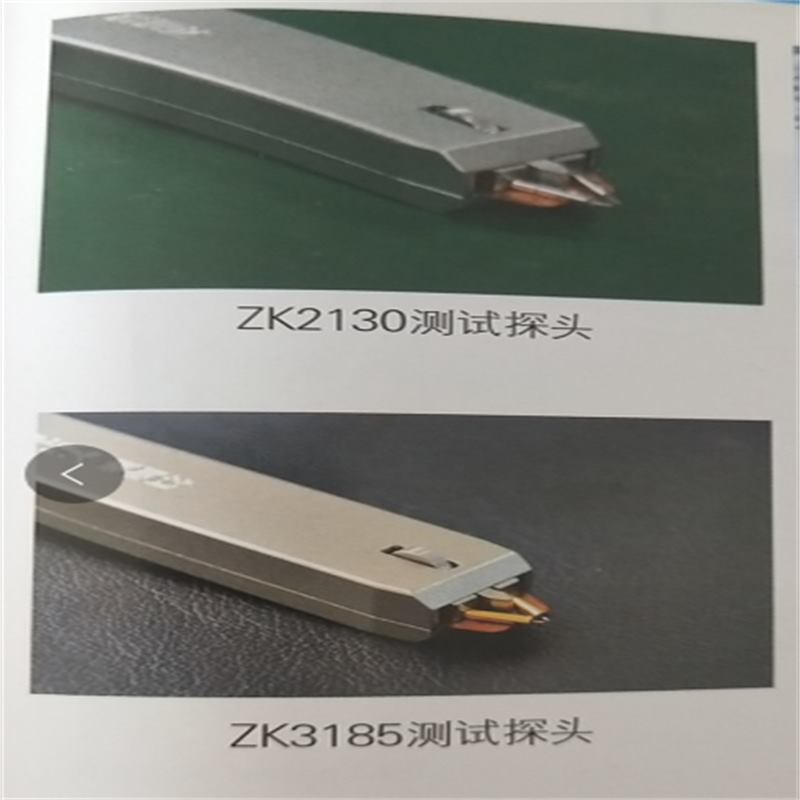

1. Precisione: adozione di sonde ad alta precisione, interruttore coassiale ad alta frequenza e riflessione nel dominio del tempo, campionamento sincrono ad alta risoluzione e tecniche di calibrazione multipunto.

2. Efficiente: procedura di test integrata, funzionamento con un solo pulsante multi-tasking.

3. Specialità: Visualizza l'analisi della forma d'onda di prova, l'analisi dei dati statistici, registra automaticamente i dati di prova, genera automaticamente il rapporto di prova e stampa, calibrazione aperta.

PARAMETRO TECNICO

ARTICOLO                                                 ZK2130                                   ZK3185

Precisione di misurazione                                       ± 1% (50Ω)

Tasso di rilevamento                                                 ≦ 1S / punto

Oggetti     Impedenza controllata

                Campo di misura         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Campo di misura               0.05m ~ 2m                               0.02M ~ 2m

Wave Bandwidth                                 3GHz                   0.1GH ~ 8.5GH

Test di perdita                                                 /                         S Misura dei parametri

Gamma dinamica                                       /                       Prestazioni reali dell'articolo testato misurabile: > 100dB
