Il analisi dei componenti strutturali delle leghe ottenuti hanno dimostrato che tali Héas consistono in due fasi: una soluzione solida basata su γ/α-FE ed una soluzione solida basata su β-Phase (NiAl composto intermetallico)

. \\ dimensionen

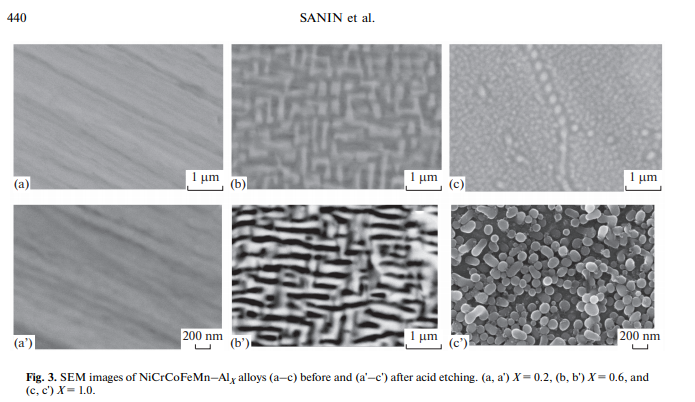

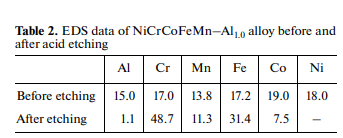

Il dei componenti strutturali (50-100nm)non consente di raccogliere dati EDS. A questo proposito, è stato di interesse studiare la composizione della matrice e deinanoprecipiti dispersivi. La struttura compositananomecale ottenuta è atipica degli heas studiati e, in futuro, tali composizioni possono essere utilizzate come materiali strutturali per varie applicazioni.~





 synthesis di castnicrcofenn - (Ti-Si-B (C)) Héas

 Il preparazione di Héas del cast rinforzato con boruro di silicio mediante l'introduzione di un modificatore complesso a base di Ti-Si -B (C) sistemanella miscela verde dal metodo SHS metallothermic è stato studiato. Lo scopo principale è quello di fornire una composizione di fase controllata e ottenere una data struttura costituita da matrice HEA (Co-Cr-Fe-Ni-Mn) e rafforzare precipitati sulla base di boruri metallici e siliciuri (Ti (Cr) C, Ti (Cr) B2, Ti5Si3, etc.). La maggior parte degli elementi inclusinella composizione studiato sono reattivi e possono avere un'influenza reciproca sulla comparsa di reazioni chimiche durante l'interazione della composizionenell'onda combustione. Vanotato che NiCrCoFeMn HEA,noto anche come lega di Cantor, costituisce la base di quello che ora è indicato come la famiglia di Héas ed è multifase. Tuttavia, è stato precedentemente dimostrato che la leganicrcofenn, tra cui uno preparato utilizzando Metalothermic SHS [33, 34], possiede proprietà a bassa resistenza [4]. Pertanto, la formazione dinuovi elementi strutturali in grado di migliorare le proprietà di resistenza della Héas del sistema Co-Cr-Fe-Ni-Mn. In questo contesto, particolare attenzione è stata rivolta a determinare e controllare i regimi di sintesi di Co Cr-Fe-Ni-Mn Héas rinforzata dalla boruro di silicio utilizzando l'introduzione di Ti-Si-B (C) modificatore complesso.



==<

reazione

Il SHS può essere rappresentato dal seguente schema:

<>

A registrare video del processo di combustione di composizioni studiati dimostrato che, per α

0-8% in peso, la miscela verde era in grado di bruciare e, di conseguenza, la sono formate prodotti di combustione espressi. Tuttavia, per α6-8% in peso, i campioni preparati esposti a bassa plasticità e fratturati in caso di urto. studi SEM di queste leghe hanno rivelato i precipitati di carburo fasi e boruronella massa del materiale, compresi i composti intermetallici complessi, che apparentemente è la ragione per la maggiore fragilità. Quindi, possiamo concludere che le composizioni con α 6% sono più promettenti per ulteriori indagini.

- Per α6% e un30 g , sono formate lingotti connetta separazione di fase. Un aumento α portato ad unanotevole diminuzione della velocità di combustione (Fig. 4).



E 'noto che Héas NiCrCoFeMn hanno una sola Phase struttura e possiedono maggiore plasticità [3-6]. L'introduzione di α [Ti-Si-B (С)]nella composizione di miscela di verde rende possibile controllare la formazione della struttura composita consistente di matrice omogenea basato su Héas e rafforzare inclusioni strutturali. L'aggiunta controllata di componenti “leggeri” riduce la densità di Héas ottenuti e aumenta le loro caratteristiche fisico-meccaniche. L'introduzione simultanea di

 silicon e boro contribuisce a un aumento della resistenza all'ossidazione delle leghe.



--



n esperimenti sulla modifica dell'accelerazione centrifuganell'intervallo 20-70 G, è stato trovato l'intervallo ottimale di 65 ± 5 g per la sintesi delle leghe di questo sistema. I valori aumentati di un (in confronto con gli studi precedenti) sono spiegati dalla presente componenti refrattari quali boruri e siliciurinella composizione

.

\\n \\n \\n \\ Nfigure 5 mostra l'andamento tipico di XRD NiCrCoFeMn- (Ti-Si-B (C)) Héas. Le leghe costituiti solo da due fasi: α \\ NFE (bcc) e γ \\ NFE (FCC). L'analisi XRDnon ha rivelato alcuna fase aggiuntiva. Apparentemente, la concentrazione di precipitati strutturali era inferiore al limite di sensibilità del metodo. Un aumentonel complesso conduttori contenuti modificatore ad un cambiamento significativonelle frazioni di soluzioni solide formate. \\ N \\n \\n \\n \\n \\n \\n \\n immagini \\nSEM presentatinella Fig. 6 indicano strutture omogenei di leghe NiCrCoFeMn ottenuto con Ti-Si-B (C) additivo. Mappe elemento (figg. 7-9) ha rivelatonuovi precipitati strutturalinella matrice. \\n \\n \\n \\n \\n
