Centrifugal Metallotermico SHS of Cast Co–Cr–Fe–Ni–Mn–(Х) Alloggi (5)|News|Prodotto in Cina, Cina Prodotti, produttori, fornitori, esportatori e importatori su www.itvipb2b.com

Centrifugal Metallotermico SHS of Cast Co–Cr–Fe–Ni–Mn–(Х) Alloggi (5)

Data di rilascio:2021-06-28

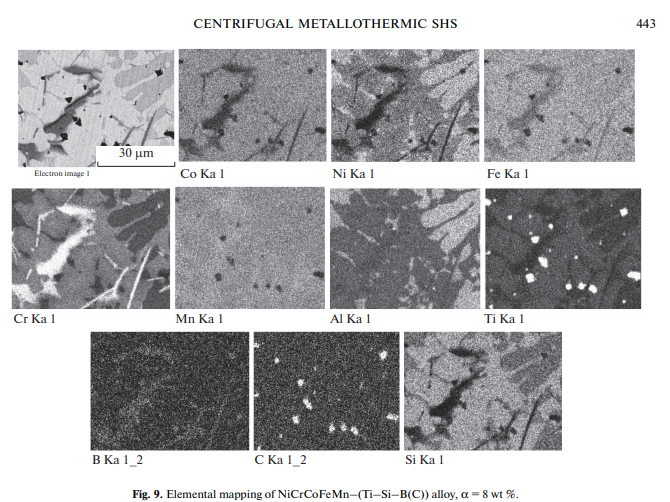

ttheir combinazione, posizione e morfologia dipendono dalla quantità di additivo TI-SI-B (c). Nel caso della bassa concentrazione additiva (figura 7), vengono osservati i precipitati equiarati della fase arricchita con cromo e silicio e particelle di carburo di titanio singole fini. Boron è visto per distribuire uniformemente sopra l'intera massa. Per α=4%% (figura 8), la morfologia dei precipitati della fase arricchita con cromo e silicio cambia da eguali a piastre. Le inclusioni pronunciate al-enriched sono formate. Apparentemente, questa è una conseguenza del fatto che i componenti introdotti (TI, B, SI) partecipano parzialmentenella reazione di riduzione. Di conseguenza, parte di Alnon coinvoltanel processo di riduzione rientranei prodotti target, formando zone di concentrazione di al maggiore, che coincide con una maggiore concentrazione NI. Un ulteriore aumento della α [TI-SI-B (С)] modifica la struttura (figura 9). La struttura è vista per contenere precipitati di boride (CR-BX), carburo (TI-CX) e silicamico (TI (CR) -six) fasi.

thus, l'analisi microstrutturale mostra che i componenti TI, SI e B aggiunti sono prevalentemente concentratinelle regioni del cromo-enrichhed. Fe, Ni, CO, e MN formano una matrice. La struttura osservata di Heas può essere di interesse pratico.

conclusioni

&#>stcast co-cr -Fe-ni-mn High~entropy Leghe rinforzate con boruro del silicio sono state preparate per la prima volta da Centrifugal SHS da composizioni metalothermiche contenenti un modificatore complesso TI-SI-B (c). La composizione delle leghe NICRCOFENN- (TI-SI-B (c)) Leghe contiene tutti gli elementi bersaglio distribuiti uniformemente sulla maggior parte del lingotto. Un aumento del contenuto additivo porta alla precipitazione di particelle di carburi di titanio e boridinella matrice basata su hea. La morfologia e la concentrazione di tali precipitati dipendono dalla quantità di additivo

legheNiCrCoFeMn-ALX, wher

101.; X è variabile da 0,2 a 1, sono studiati. Le leghe sintetizzate con la concentrazione di alta qualità (x

0.6) sono rappresentate da una struttura gerarchica. La struttura composita è stata trovata per contenere ilniale come base enanoprecipiti dispersivi (100 Nm) di soluzione solida basata su CR e FE.

\\n I dati sperimentali ci permettono Disegnare la conclusione che i heas in studio e il metodo proposto per la loro preparazione sembrano promettenti. Il metodo di preparazione dei materiali compositi in metallo con una determinata struttura può essere prontamente suggerita come metodo per la produzione dinuovi hean con caratteristiche prestazionali avanzate. \\ N \\n \\n \\n \\n \\n \\n \\n \\n
