Cytotoxicity Test

Cytotoxicity Test was made e  results are in figure4;  cytotoxicity evaluation was da by neutral red assorbimento assay. Positive e negative controls were used toconfirm l'adeguata prestazione del testproceduree/é Per evaluate  results of CoCrW alloy, as well as tocontrol la sensibilità delle cellule, l'efficienza di estrazione e di altri parametri di test. Il campione che vitalità cellulare presenta sopra la IC50() linea è considerato tossico eunderil IC50() rigaitis toxic.

Discussion

figure 1A shows che  Ecorr in saline solution is morepositive, suggerendo una formazione film migliore passivawhencompared Per artificial saliva medium. Il CoCrW alloy (Fig. 1A) mostrava piccoli valori di densità di corrente (110μA/cm2) per un gran analizzato potenziale gamma indicandogoodcharacteristics of  passive film formed in both media. IlCoCrW alloy presents lower passivating current densities in NaCl medium, su ggesting more passivating film per \\ cloruro dinsodium in saliva artificiale. Le curve crono (figg. 1B e 1C) showed constant current \\ valorindensity anche ad elevate potenzialità, indicano l'assenza di pitting corrosion. Il results have shown che CoCrW alloypresents solo generalizzata corrosione a 0,9 V con elevati valori di densità di corrente sia media.

   Il characteristics of  passive film were investigated da EIS in Ecorre 0,25 V SCE. I risultati sono presentednelle figure 2A e 2B. diagrammi di Bode sono tipiche dei sistemi passivi con alti valori di entrambe le parti reale e immaginaria dell'impedenza alle basse frequenze.In Bode diagrams  values ​​ of Z were about 105 Ω/cm² e l'angolo maggiore di 75 °, che mostra ilHIGH \\ caratteristichenresistive e capacitivi del formatofilm. diagrammi di faseBode sottolineare allo stesso meccanismo inartificial saliva e sodium chloride. figure 2C Inoltre shows fittingof i risultati sperimentaliaccording Per simulated equivalent circuits. good agreement between  \\ risultatinexperimental e l'equivalente circuits proposed is observed on  entire Range of studied frequencies, suggesting qualitatively  same mechanism in both media. pellicolaIl formatonel mezzo di cloruro di sodio (Fig. 2B) has\\ qualità Nbettern\\ di quella formata in saliva artificiale (Fig. 2a).

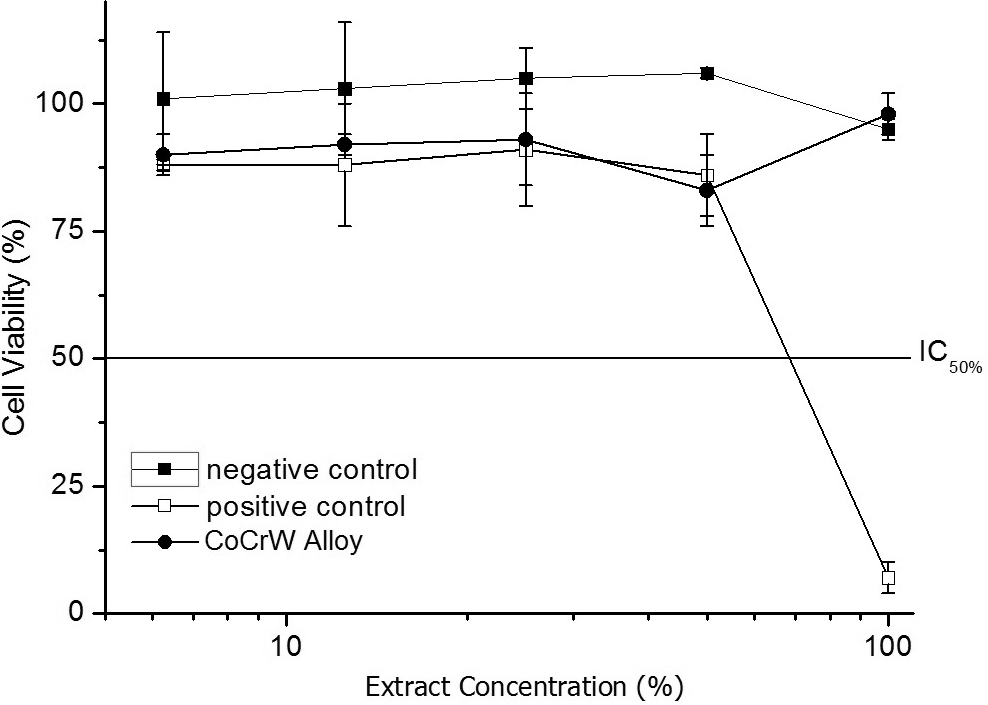

figure 4. CoCrW lega curve redditività presso la citotossica saggio ità dalla metodologia assorbimento rossoneutro.

Il del film passivo era

analyzed by XPS AT E \ncorr. Il amount of chromium e cobalt in  passive film formed in sodium chloride is greater than in artificial saliva. Il protective film is formed by chromium oxide in both media (20). Questi results were Inoltre obtained by Hodgson et al. (21). In CoCrbased alloys,- è AT HIGH potential will BE found ANOTHER State of chromium oxidation, such as Cr (VI) (21,22).. Il chemical Shift between CO2 e+ CO3 is+ very small (2224), indicating- a difficulty Per characterize  oxidation State on  metallic surface. Il LOW amount of cobalt in  film suggests che it diffuses into  solution e it non non significantly contributeto fase ossido. In

 study il tested alloy did non present toxic effects even a t 100 Extract concentration. Tutti  viabilitycurves \nare above  cytotoxicity Index line, which means che  CoCrW leganon ha mostrato effetti citotossicità in questa assay. In questa

study  CoCrW alloy presented good behavior con  formazioni of a uniform passive film RICH in chromium (III) oxide e a lower amount of cobalt oxides. Il film formed in 0.15 mol.L 1NaCl is-more capacitive e resistivo quello formato in artificial saliva. Il chemical complexity of  artificial saliva probably contributes ad una maggiore instabilità del passivo film. SEM e eds Show che  CoCrW alloy presents niobium carbide e silicon e manganese oxides as non metallic inclusions.-Cytotoxicity tests validated  non cytotoxicEffect della lega secondo la metodologia usata. -I risultati di questo studio suggeriscono che CoCrW leghe dal punto di vista elettrochimico e citotossicità possono essere utilizzati come biomateriali da applicare in protesi su impianti dentali.
