the lega è stata trattata di calore a tre diverse condizioni di temperamento:

ini. solubilizzazione (s): 965 ºC per 1 ora seguita dalla tempra dell'olio.

ii Peak invecchiamento precipitazioni (P):. Dopo il trattamento di solubilizzazione, 720 ° C per 8 ore seguita da raffreddamento 2 h in direzione 620 ° C e poi, 620 ° C per 8 ore e aria di raffreddamento .

iiii. iiii.

-niiii.

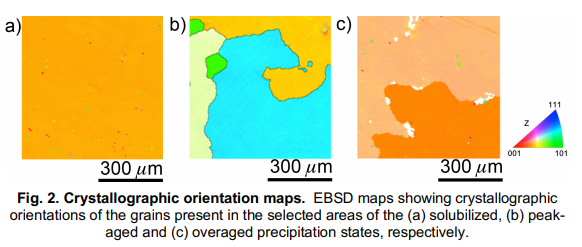

-&L'area misura in ogni condizione calma, di dimensioni 640 um x 640 um compresi uno o alcuni grani, come mostratonella EBSD mappe di Fig 2.a, b, c per il solubilizzato, picco#aged e stati precipitazione overaged, rispettivamente, wher

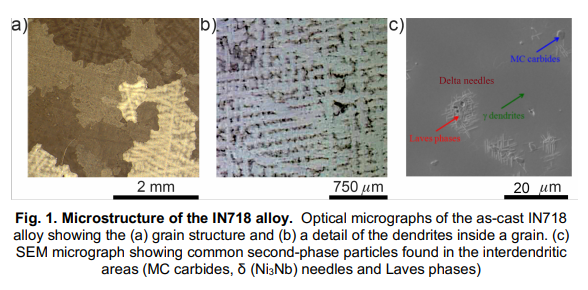

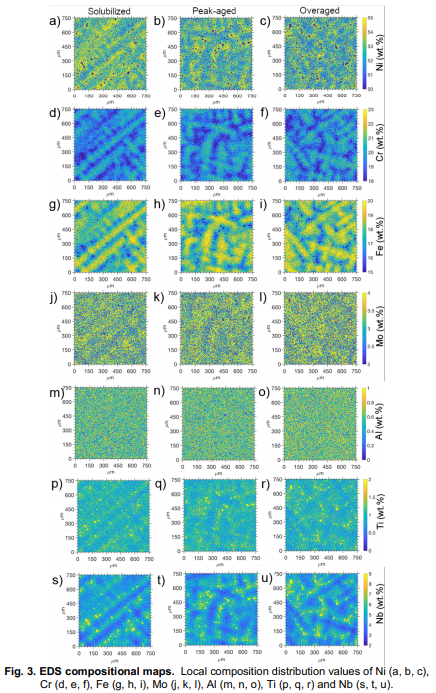

--due alle diverse velocità di diffusione di ciascun elemento chimico, segregazioni chimici sono attesinel materiale fuso alla dendrite scala. La figura 3 mostra le mappe compositivenelle tre aree rappresentative per i sette elementi di lega più importanti di questa lega: Ni, CR, Fe, Mo, Al, TI e NB. Le mappe mostrano che Ni ha presentato un lieve segregazione verso gli spazi interdendritica e che era assente dalla seconda \\ particellenPhase trovanonelle zone interdendritica. D'altra parte, poiché la diffusione di CR e FE è più lenta rispetto ad altri elementi [7,8], tendevano a essere localizzatinella regione principale dei Dendrites. Nel caso di Mo e AL, il loro contenuto era inferiore agli altri elementi e sono stati distribuiti omogeneamente lungo le diverse caratteristiche di microstruttura. Al contrario, TI segregata fortemente alle aree interdendritiche, prendendo parte alla formazione delle particelle dei secondi fasi presenti in queste regioni, principalmente i carburi MC. Infine, NB Segregato verso la regione esterna dei Dendrites,nell'area interdendritica e sulla seconda particelle-phase. Di conseguenza, e anche se il contenuto medio di Nb era 5,1 wt.%, Il contenuto di Nb delnucleo dendrite era partire da 2 wt.%, Mentre i livelli Nbnelle regioni interdendritica, in allontanamento dal secondoPhase particelle, raggiunto 8 wt.%. Le fasi lave e gli aghi δ appaiono come isole contenenti circa 25%.% NB. Non ci sono differenze significative in termini di segregazione chimica sono stati trovati con condizioni temperamento, il che indica che le temperature ed i tempinon erano alti o abbastanza a lungo, rispettivamente di omogeneizzare la composizione chimica.

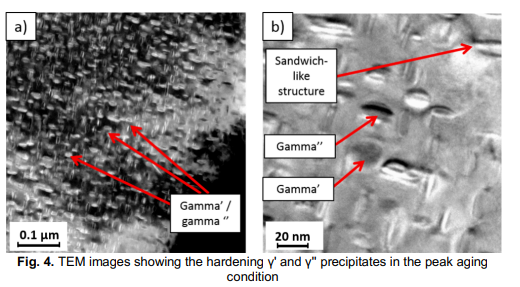

&finally , i precipitatinella condizione in età di picco sono stati caratterizzati da TEM. La matrice in lega comprende una fase FCC � costituita su una soluzione solida basata su Ni. La matrice è rafforzata dalla ‘fase a composizione NI3 (Ti, Al) e un BCT‘un intermetallico FCC’fase a composizione Ni3Nb formata durante l'invecchiamento [9]. La fig.4 mostra immagini TEM del campionenella condizione di picco invecchiata a diversi ingrandimenti. L'� 'precipita mostra una forma del disco allungata, dove#-101; come i precipitati �' sono quasi sferoidali. Entrambi avevano una dimensione media di 20 Nm. La presenza di precipitati complesso formato da due metà-spheroidal 'particelle frapposizione un '' discoshape precipitato potrebbe anche essere osservata, come mostratonella Fig. 4b.

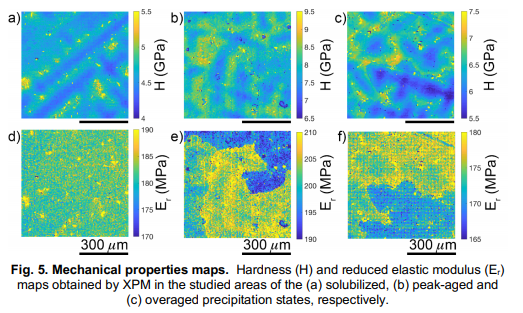

2.2.-Proprietà meccaniche La durezza (H) e la riduzione delle mappe elastiche del modulo elastico (ER) per lo stato di precipitazione solubilizzato, di picco-aged e sopraffatto sono mostrate in Fig. 5 A-C e D-F, rispettivamente. I valori medi di durezza, senza considerare le particelle di seconda fase, erano 4,7, 7,8 e 6,2 GPA per il temperamento solubilizzato, di picco-aged e overaged, rispettivamente. Tuttavia, i valori di durezza hanno mostrato un forte gradiente alla scala Dendrite, con valori inferiori all'interno deinuclei Dendrite che tendono ad aumentare verso le regioni interdendritiche (Fig. 5.a-C). La differenza di durezza tra ilnucleo e la regione dendrite interdendritica was alto come 2 GPa, a seconda condizione calma. Inoltre, le seconde fasi situatinegli ambienti interdendritica, principalmente carburi MC, rappresentati i massimi valori di durezza (fino a 30 GPa).
