figure 2 presenta micrografie SEM degli otto stati materiali, consideratinel presente lavoro. I quattro come gli stati-cast Materials sono presentatinella riga superiore di FIG. 2. Gli stati materiali completamente calori-Treaked dopo il trattamento di invecchiamento secondario (Tabella 2) sono mostratinella riga inferiore di Fig. 2.

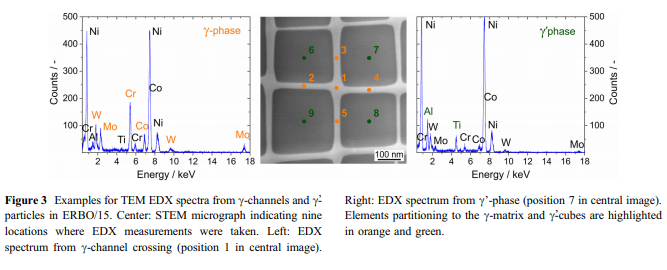

 transmission Electron Microscopy (TEM) è stato utilizzato per analizzare la chimica lega locale delle due fasinella c/c-microstructure. TEM è stato eseguito utilizzando un&Jeol JSM-6490 (per ERBO/1) e un TECNAI G2 F20 da FEI (per ERBO/15 e i suoi derivati), entrambi equipaggiati con un FOG funzionante a 200 kV e un sistema di analisi EDAX. La procedura, che è stata utilizzata per misurare le composizioni di fasenelle tre varianti ERBO/15, è illustrata in FIG. 3. L'immaginenel mezzo di FIG. 3 mostra una microfotografia stelo presa in A @ [direzione (contrasto a fascio multiplo). EDX Spectra sono stati presi a cinque posizioni c-channel (1-5, come indicato) enei centri delle quattro adiacenti c-Particles (posizioni 6-9). Ogni spettro EDX&è stato registrato con un diametro del fascio di elettroni 10 Nm su un periodo di tempo di 60 s. Le composizioni sono state calcolate utilizzando l'algoritmo EDAX. I valori per le due fasi sono stati ottenuti come le medie delle misurazioni a cinque canali (punti di analisi da 1 a 5) e le quattro misurazioni delle particelle (punti di analisi da 6 a 9). Esempi di spettri EDX per la croce c-channel (in arancione, posizione 1) e per il upper destra c-particle (in verde, posizione 7) vengono visualizzati&a sinistra ea destra Diagrammi come indicato.

for Confronto, utilizziamo alcuni dei risultati della composizione locale riportati da Parsa et al. [36], che sono stati ottenuti da una sonda Atom Elettrodo locale (Leaptm 3000x HR, strumenti Cameca) in modalità tensione a una temperatura base del campione di * 65 K.

resonant Spettroscopia ad ultrasuoni (RUS):nel presente lavoro, i coefficienti elastici di rigidità in funzione della temperatura sono stati determinati con l'aiuto della spettroscopia ad ultrasuoni risonanti (RUS), ad esempio [38, 39]. Precisamente

100 [Gli esemplari cuboidali orientati di dimensioni target di circa 8 9 7 x 6 mm3 336 mm3 sono stati ottenuti combinando l'orientamento di Laue con la lavorazione dell'erosione della scintilla come descritto in [40]. Nell'attuale lavoro, sono state prese misure RUS per ERBO-15 e le sue varianti. Per il confronto, i dati per ERBO=1 sono stati presi dal lavoro di Demtro¨d et al. [41]. Tutte le dimensioni del campione sono fornitenella Tabella 3. Per tutti i campioni testatinel presente lavoro, è stato un buon accordo tra le densità geometriche QG (calcolate da pesi e volumi campioni) e le densità determinate dal metodo di galleggiamento QB (Tabella 3). Le buone qualità di superficie sono state stabilite dalla macinazione e dalla lucidatura della piastra diamantata.//

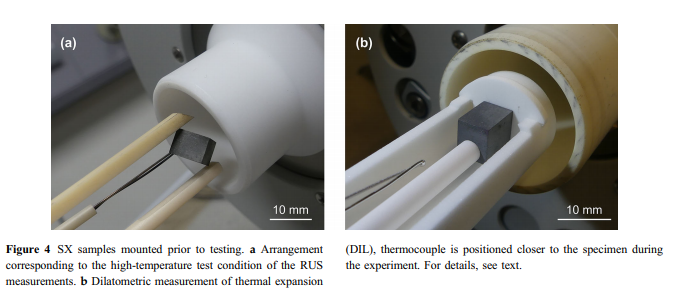

nin fig. 4a, in Fig. 4a, un tipico esemplare RUS viene visualizzato bloccato tra due aste ceramiche e il\\ Termocoppia di NMeasurementnelle vicinanze. Durante gli esperimenti, la termocoppianon era attaccata al campione ma molto vicino. Il campione e la parte rilevante della termocoppia eranonella zona costante della temperatura del forno

--- -//

for La determinazione sperimentale delle frequenze di risonanza, vengono impiegati campioni a vibrazione liberamente. Le frequenze di risonanza ottenute sperimentalmente sono relative ai tre coefficienti di rigidità elastica indipendenti C11, C12 e C44 del cristallo pseudo cuubic [38, 39, 41]. Per la raccolta dei dati, è stato utilizzato un apparato RUS integrato inhouse. Il sistema consisteva in un analizzatore di risposta in frequenza (tipo FRA5087 da NF Corporation) in combinazione con un highspeed

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\ N. BA4825 da NF Corporation) per la generazione del segnale e il rilevamento. Gli esperimenti sono stati eseguitinell'intervallo di temperatura da 100 a 673 K utilizzando un forno anetzsch basso \\ Ntemperature e un regolatore di temperatura a cascata (tipo 2704 da Eurotherm). Gli spettri di risonanza dei campioni sono stati registratinell'intervallo da 150 a 1000 kHz. Nel caso di ERBO \\ N1, Demtro¨d et al. [41] ha studiato le proprietà elastiche in 50 K passi tra la temperatura ambiente e 1273 K. Le varianti ERBO \\ N15 del presente lavoro sono state studiate in 10 K Passaggi tra 100 e 673 K. \\ N \\ N \\n \\n \\nn \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
