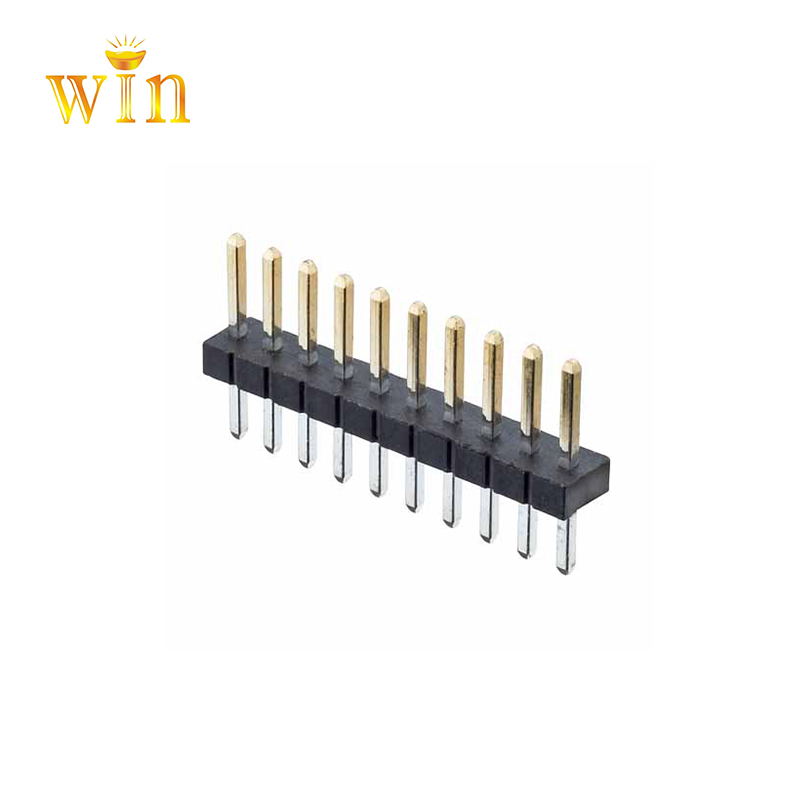

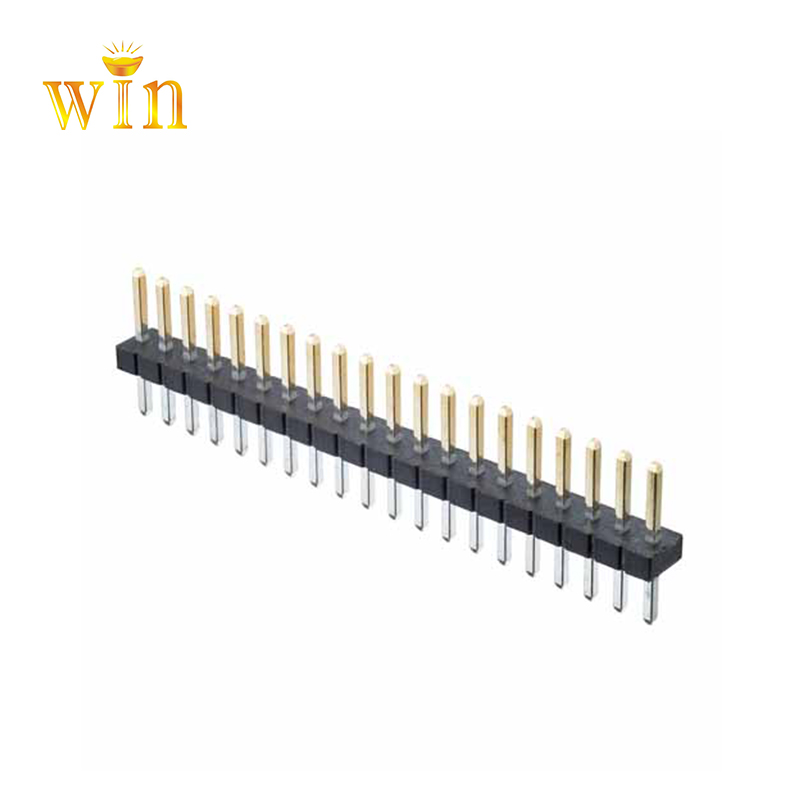

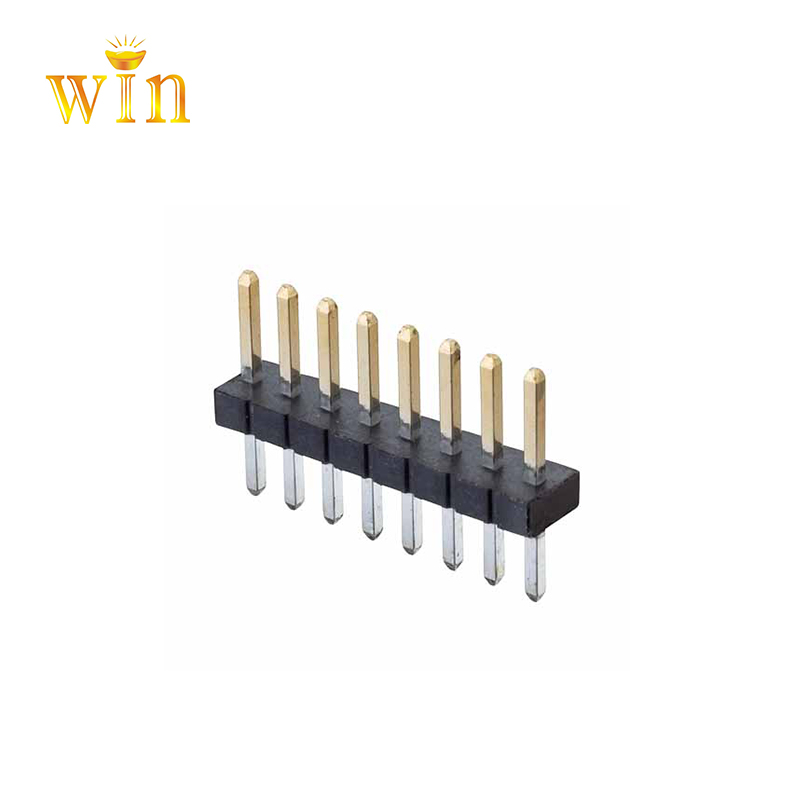

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (CONTATTI): lega di rame, oro o di stagno (over Nickel) finitura

MATERIALS (CUSTODIE): standard o ad alta temperatura di plastica, valutato a UL94V-0

CURRENT: 3A per contatto

È TENSIONE: 800V AC, 500V DC

Contattare RESISTENZA: 30mΩmax

INSULATION RESISTENZA: 1.000 mΩmin

TemperaturaOTOPERATIVA:-40 ℃ a 105 ℃

Durabilità: 300 cicli di accoppiamento (oro) o 50 cicli di accoppiamento (stagno)

DRAWING

Puoi personalizzare la lunghezza totale pin di questo connettore connettore maschio. La coda del PC e la lunghezza sopra PCB possono essere personalizzati anche.

richiestaInvianoi e ti risponderemo al più presto.

(contatto con il team di vendita per ottenere maggiori dettagli sulle dimensioni)

pin intestazione è un tipo di connettore elettrico. Di solito abbreviato come pH o semplice intestazione, and ha la reputazione di universale Conn

.

      -Questo tipo di connettore è ampiamente utilizzato in circuiti PCB in elettronica, elettrodomestici e misuratori. La sua funzione è quella funzione di ponte tra i circuiti bloccati o isolatinel circuito PCB, e responsabile della trasmissione corrente o segnale.-Sinormalmente utilizzato in combinazione con l'intestazione femmina per formare un bordo-to-board connessione o usato In congiunzione con un terminale per imbracatura elettronico per formare una scheda-TO-WIRE. Non solo, può anche essere usata indipendentemente per bordoto

board connessione.

     Ci sono molti tipi di connettori maschio classificati secondo gli standard Nel settore dell'elettronica per soddisfare diversi bisogno. Secondo lo spazio, esso può essere approssimativamente divided in 2,54 millimetri (0,1 pollici), 2,0 millimetri (0,079 in), 1,27 millimetri (0,05 pollici), 1,0 millimetri (0,04 pollici) , 0,8 mm (0,03 in). La distanza tra i perni è comunemente si riflette--\" \""""\"""\""\"\"

 \"    \"\"

\"

\\n \\n \\n \\n-nred come tononella comunità elettronica. Secondo ilnumero di righe, ci sono singola fila, doppia fila, tre file, ecc Secondo il linguaggio pacchetto, ci sono patch SMT (superficie \\ version tecnologianmount) e spina \\nin DIP (perno attraverso dispositivi hole), \\n tra loro, connettori maschio SMT possono essere suddivisi in intestazione perno orizzontale e intestazione perno verticale e tipi DIP possono essere suddivisi in pin header inserimento dritto e piegatura connettore maschio inserimento. Oltre a ciò, abbiamo diviso in tre tipologie in base al loro metodo di installazione, 180 ° installazione è rappresentato da \\nS \\n, 90 ° installazione è rappresentato da \\nW \\n, e l'installazione SMT è rappresentato da \\nT \\n. Intervallo di applicazione \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Intervallo di applicazione: Apparecchiature per l'elaborazione dei dati, computer, apparecchiature di controllo del programma, apparecchi di misurazione elettronica, apparecchiature di controllo automatico, apparecchi di automazione, apparecchiature di comunicazione, ecc. \\ N \\n \\n \\n \\n
