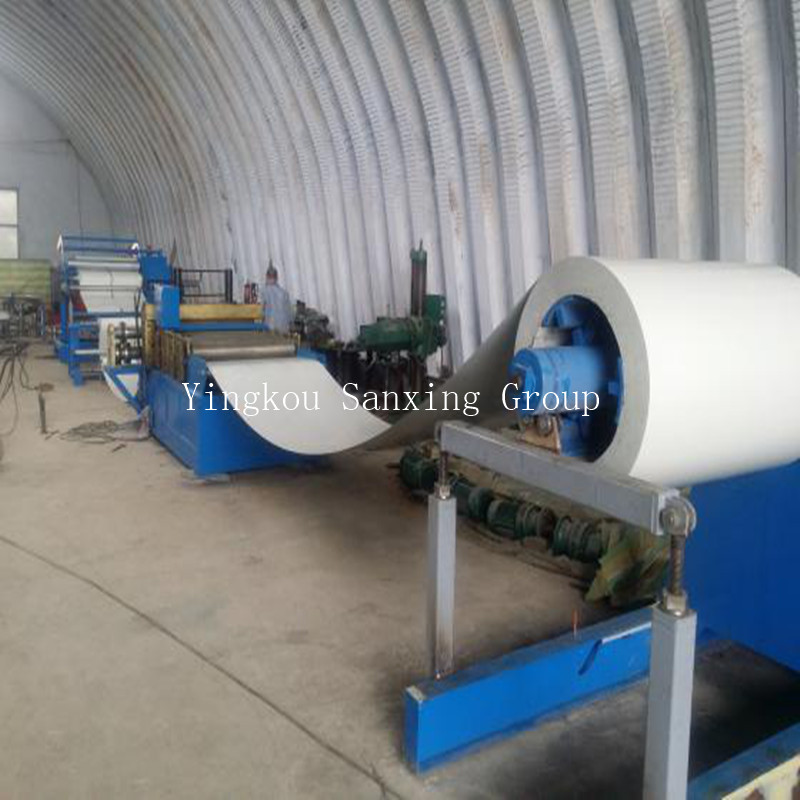

Linea di taglio automatica

S macchina da cucire, taglierina, linea di taglio

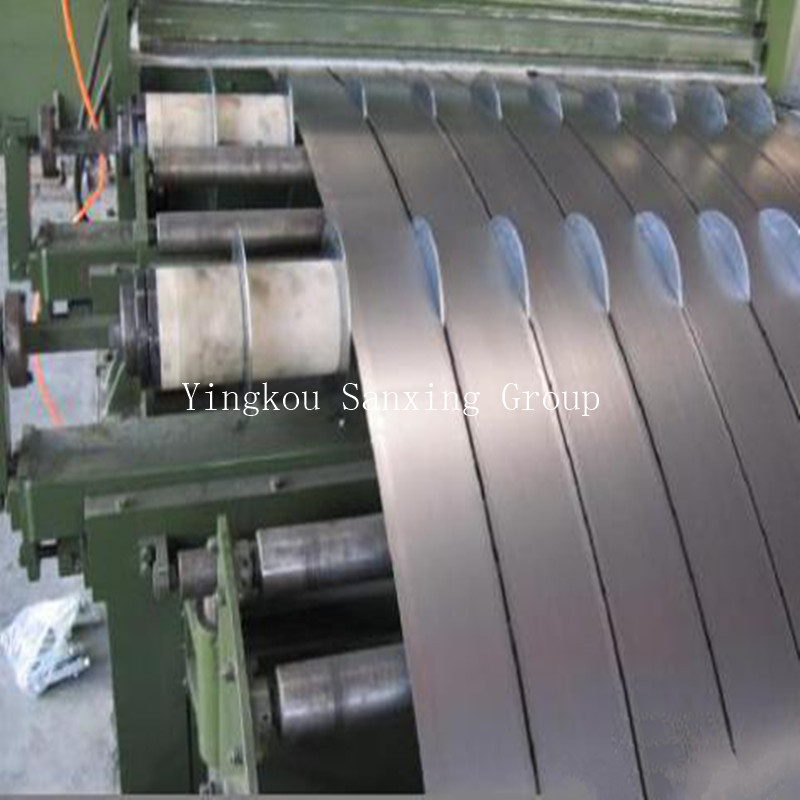

La macchina da taglio viene utilizzata per tagliare lamiere di acciaio al silicio, bobine di alluminio, bobine zincate, acciaio inossidabile, acciaio al carbonio comune e altri fogli di bobine in diverse piccole strisce lungo la direzione della lunghezza.

Componenti della macchina da taglio

  1. carrello di alimentazione idraulico

2. idraulica interna   svolgitore

3. Ponte di transizione

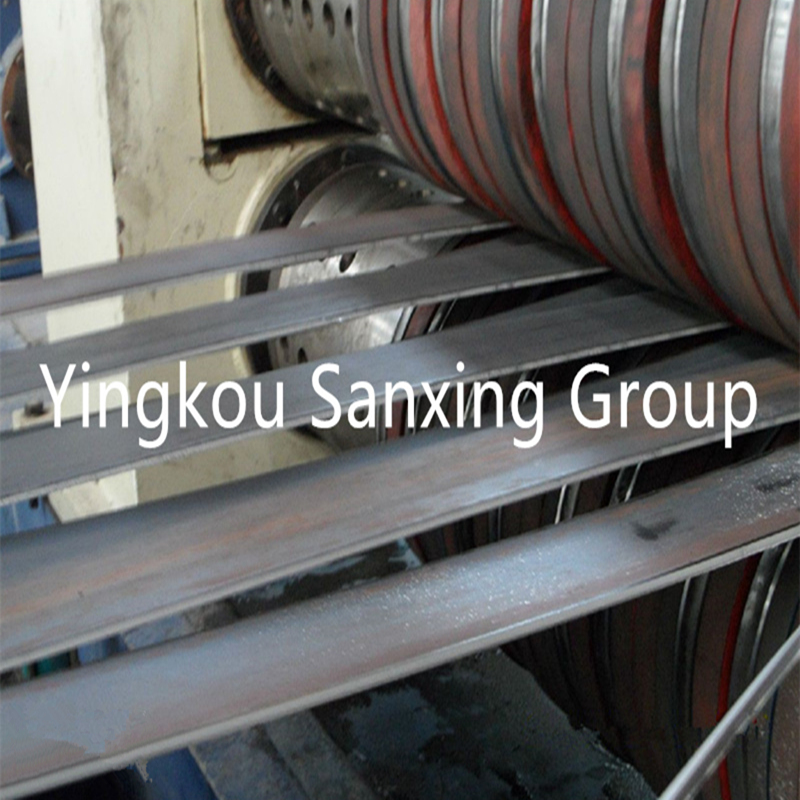

4. cesoia longitudinale

5. macchina per orlare

6. Ponte di transizione

7. stazioni di pompaggio idraulico

8. riavvolgitore idraulico a pinza

9. carrello idraulico di scarico

10. Sistemi idraulici

11. Sistemi di controllo elettrico

Proprietà tecniche e parametri della macchina per il taglio longitudinale

Materiale della striscia: foglio rivestito di colore

Spessore materiale:   0,2-1,5 mm

Larghezza materiale:   1000 mm

W otto   di materiale: 5 T max

S pipì:   0-60 m / min

  Numero di barre:   12 strip / spessore 1 mm;   20 strisce /   Spessore 0,5 mm;

  Non rettilineità unilaterale:   ≤ 0,05 mm / m

  W idth errore:   ± 0,03 mm

Bave da taglio: spessore 1,0 mm ≤ 0,03 mm (massimo)

  Area di produzione: circa 20 m × largo 7,5 m × alto 2 m
