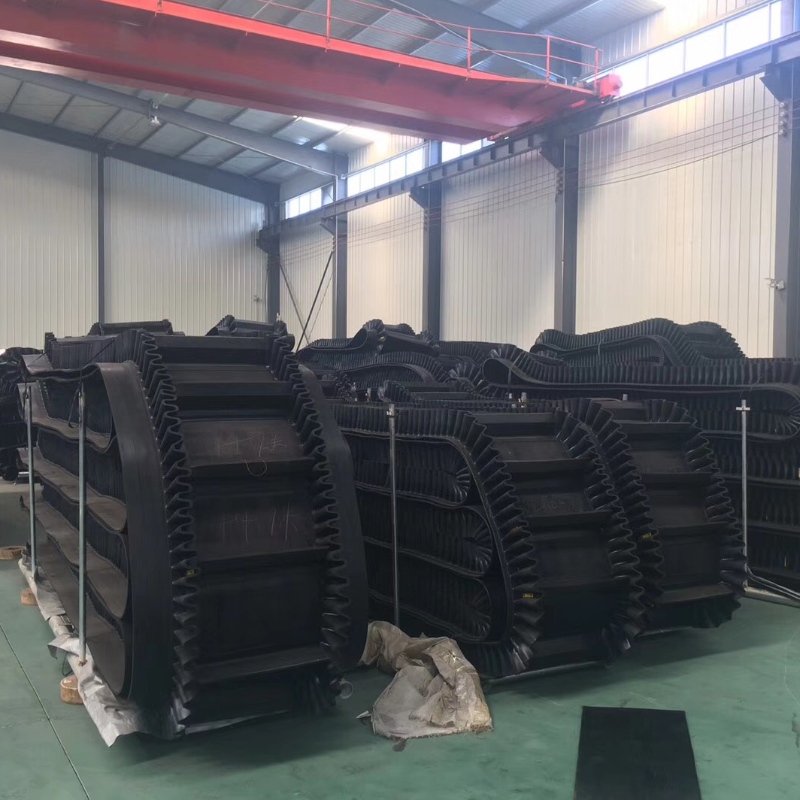

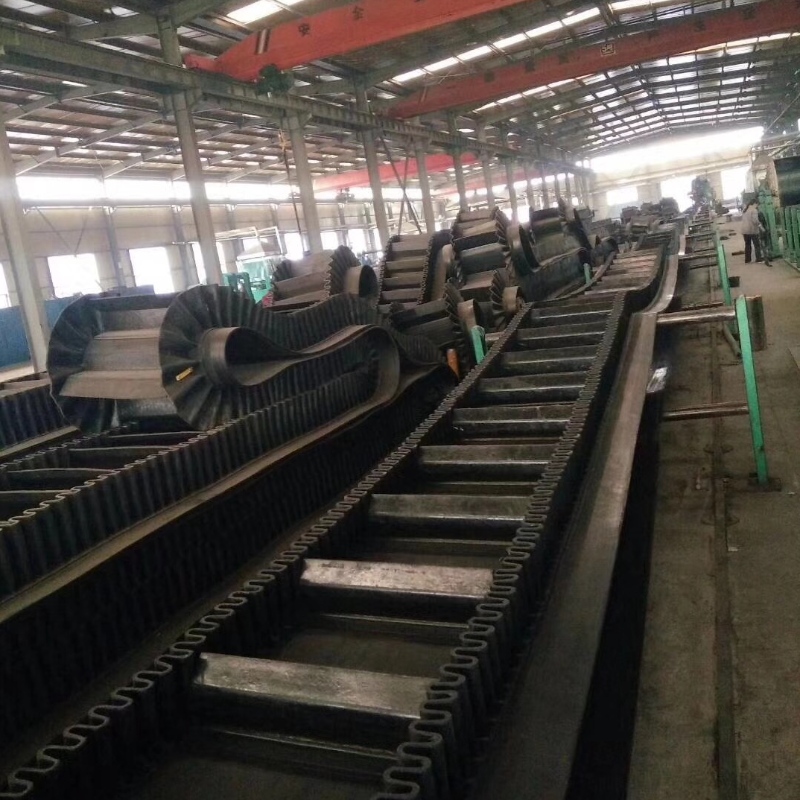

Nastro trasportatore laterale ondulato

Struttura:   tre parti

1. Cinghia di base: copertura superiore in gomma, copertura inferiore in gomma, anima rinforzata, traversa rigida

2. Parete laterale: tipo S

3. Tacchetta: tipo C e tipo TC

caratteristica:

Il nastro trasportatore a pareti corrugate è uno dei modi più efficaci per elevare i materiali in uno spazio ristretto, l'economia è raggiunta   con il funzionamento a cinghia laterale singola, è possibile gestire un'ampia gamma di materiali, meno spazio, nessun punto di trasferimento, manutenzione ridotta e grande capacità. Il nastro trasportatore laterale ondulato può essere progettato in un sistema di trasporto completo in base alle applicazioni.

applicazioni:

Industria delle costruzioni, Potassa e miniera di sale, Pietre e terra, Fertilizzante, Industria chimica, Industria del riciclaggio, Cooperativa rurale e commercianti di prodotti agricoli, agricoltura.

standard:

Nastro trasportatore laterale Può essere realizzato secondo diversi standard: GB / T7984, GB / T10822, HG3714, HG3782, DIN2210, AS1332, JISK6322.

Esempio di nomenclatura della costruzione della cinghia:

EP500 / 2-600-4 + 2,5 GB / T7984-L

> EP: designazione del tessuto

> 500/2: resistenza alla rottura longitudinale della cinghia 800 N / mm

                4 strati di tessuto EP

> 600: larghezza del nastro in mm

> 4 + 2.5 : Calibri di copertura superiore e inferiore (spessore)

> GB / T7984-L: standard della cinghia e grado di copertura

S 120-75

> S: tipo di Sidewall

> 160: altezza del fianco

> 140: larghezza della zona libera

TC 110-350-360

> TC: tipo di calore

> 110: Altezza della tacchetta

> 350: larghezza di calore   (Larghezza effettiva della cintura)

> 360: Passo di calore
