Luogo di origine: Tianjin, Cina

Numero del modello: 1N

Tecniche: Casting

Connessione: fine scanalatura

Forma: Accoppiamento Testa

Code: Rotondo

Dimensioni: 1 " (DN25)-24 " (DN600)

Design Standard: ISO6182, AWA C606, GB 5135.11

Standard di connessione: ASME B36.10, ASTM A53-A53M, ISO 4200

Pressione di lavoro: 175PSI-500PSI

Applicazione: approvvigionamento idrico, antincendio, aria condizionata Gamma di temperatura: -20 ℃-+180℃

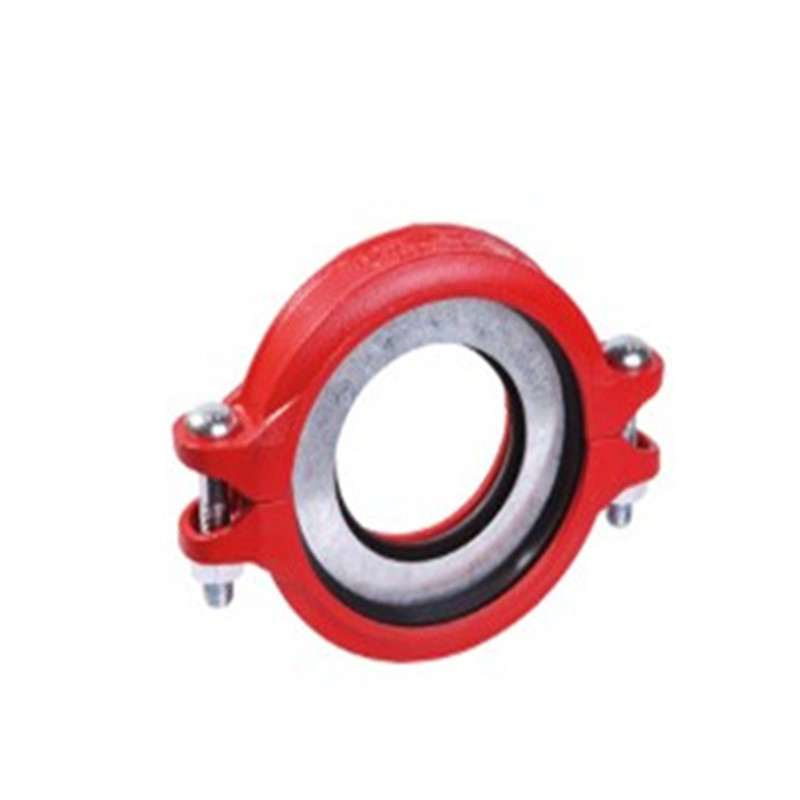

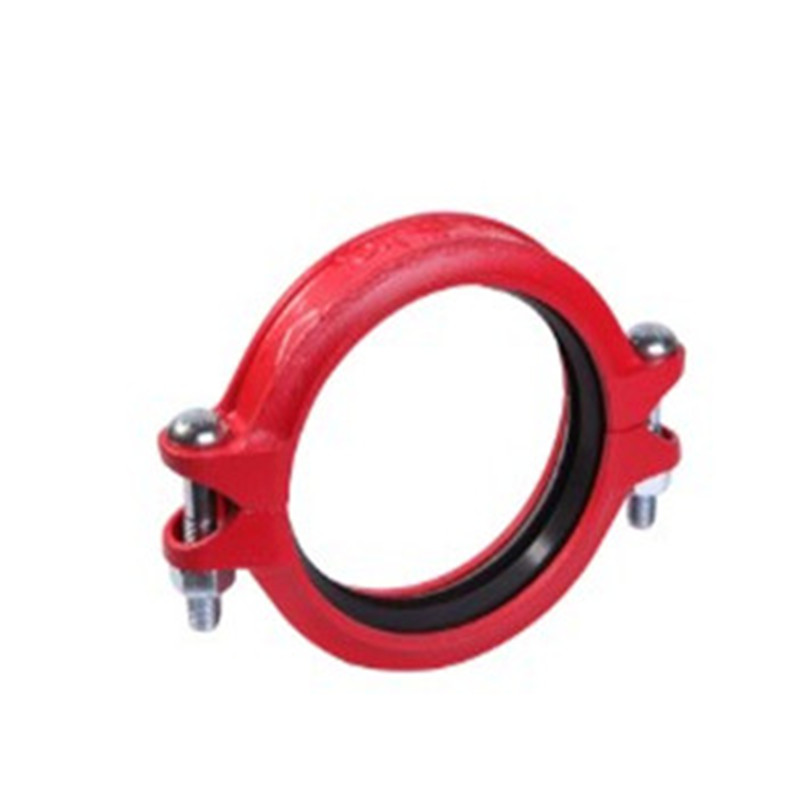

DI GROVAZIONE STANDARD FLESSIBILE COPLINGType: 1N

Gli accoppiamenti flessibili standard sono utilizzati principalmente per le connessioni con tubi scanalati, wher-#101; le estremità dei tubi adiacenti permettono una certa quantità di spostamento angolare relativo e rotazione assiale corrispondente.

Applicazione :
I raccordi flessibili standard sono adatti per i sistemi di gasdotti a media e bassa pressione con pressione nominale 175-500 PSI, dimensioni nominali DN25-DN600, gamma di temperatura di - 20;-+180 ?, che sono ampiamente applicati in acqua e drenaggio, antincendio, aria condizionata, ecc.
Materiale per tubi:   Tubi d'acciaio laminati senza saldatura secondo ASME B36.10, ASTMA-A53, ISO 4200, GB/T 21835
Trattamento superficiale

? verniciatura elettroforetica

? pittura a potenza Epossi

?galvanizzazione a caldo

□nero

□Altri sarebbero a disposizione dei clienti

SPECIFICHE   Alloggi :ASTM A536, ferro Ductile 65-45-12

Gas :

1.EPDM Gasket Codice E: Temperature:-34grado~+110grado(-30~+230 F)

Mezzi applicabili: acqua, gas, acido diluito(base) e altre sostanze chimiche (esclusi gli idrocarburi) Nota: vietare rigorosamente l’uso di petrolio e idrocarburi.

2.   NBR,   codice D:Temperatura: -29 grado~+82 grado(-20~+180F);

Mezzi applicabili: prodotti petroliferi, oli vegetali, oli minerali, ecc.

Nota: vietare rigorosamente l'uso con elevate temperature.

3, Silicone Gomma, codice S: Temperatura: -40℃~+177grado (-40~+350F).Mezzi applicabili: alta temperatura e aria secca e alcuni prodotti chimici ad alta temperatura, acqua potabile e così via.

4,   Cloroprene Gomma, codice LD: temperatura: -32gradi~+82 grado (-26~+180 F)

Mezzi applicabili: acqua di mare

5   Fluorogomma, codice F:   Temperatura: -20℃~+180 grado.Mezzi applicabili: olio caldo, alcuni prodotti chimici, buona resistenza all’ossidazione.

Bolts/Nuts :     ANSI Heavy Hey NuT1.Material: SAE J995 2.2.Thread: ANSI B 1.1-1982, classe 2B.   3.Trattamento superficiale: elettroplaccato di zinco per ASTM B63 CLASS FE/ZN5 TIPO Ⅲ spessore ⊗ 5956;m per classe SC1.

Metric Heavy Nut

1.Materiale: ISO 898-2:1992   GB/T3098.2-2000 Class 8.

2.Thread: ISO 261, tolleranza 6h per M10 & M12, 7h per M16 e sopra.

3.Surface Treatment: Zinc Electroaplated seguito da un tuffo giallo cromatico per ISO 2081 FE/ZN5, ISO4520 CLASS 1A.

Hexagon Flange Nut: Dimensione secondo DIN6923

ANSI Studio Neck Track Bolt

1.Materiale: SAE J429 5.

2.Thread: UNC thread per ANSI B 1.1 Classe 2A.

3.Surface Treatment: cromato in argento elettroplaccato per ASTM B63 CLASS FE/ZN5 TIPO Ⅲ spessore ⊗ 5956;m per classe SC1.

Metric Ovale Neck Track Bolt

1.Materiale: ISO 898-1: 1992   GB/T3098.1-2000 Class 8.8.8.

2.Thread: thread metrici ISO per ISO 261, tolleranza 6h.

3.Surface Treatment: cromato giallo elettroplaccato per ISO 2081 FE/ZN5 ISO4520 CLASS 1A.
