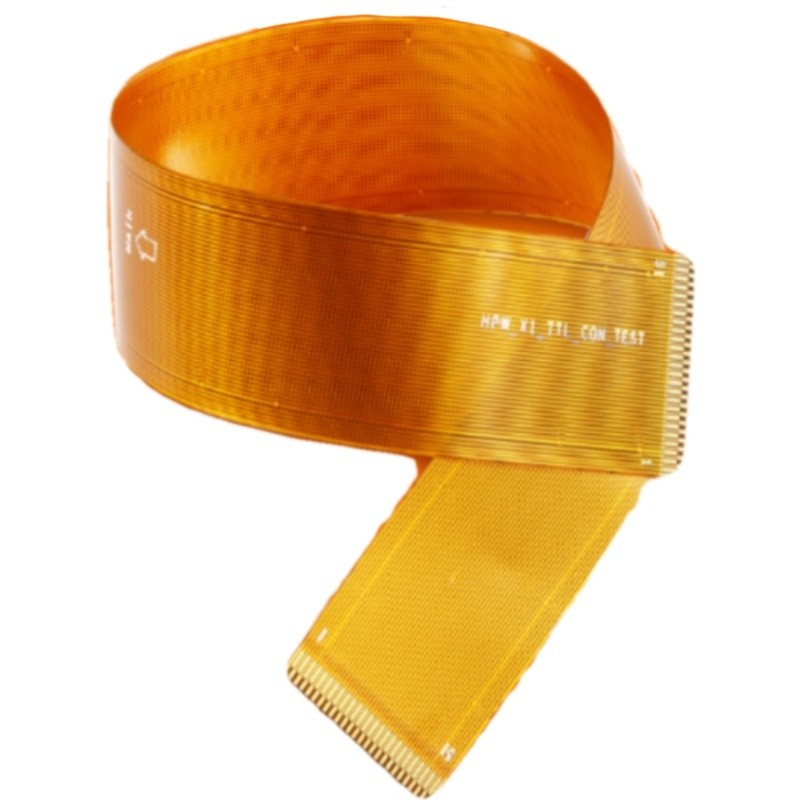

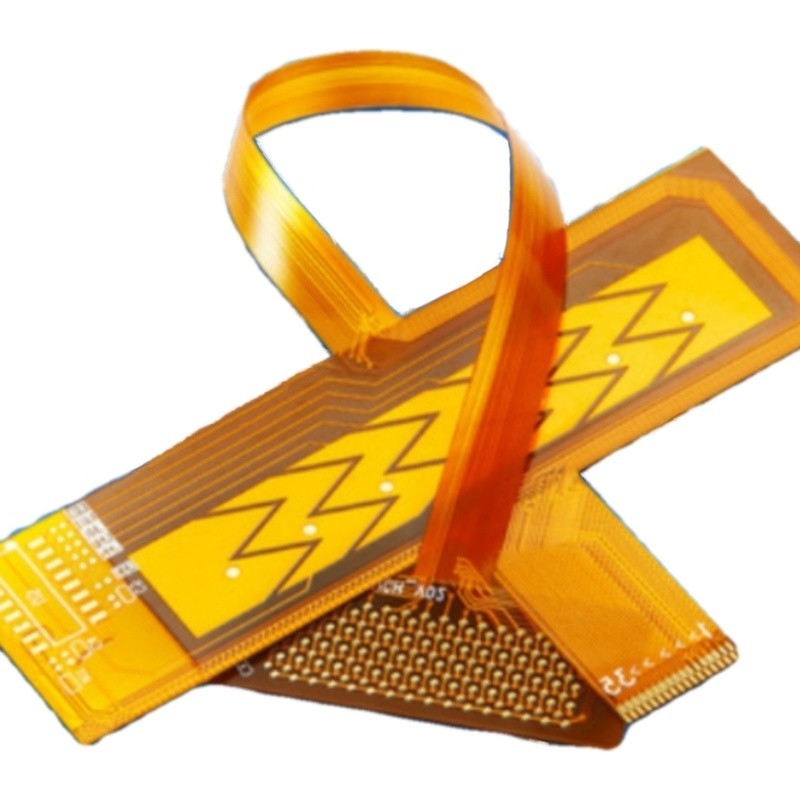

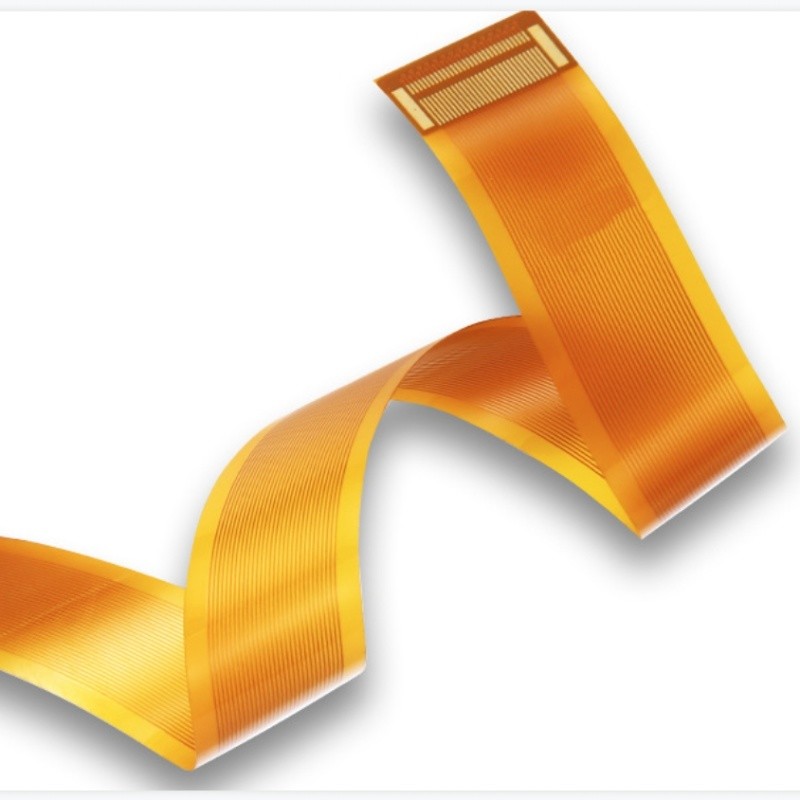

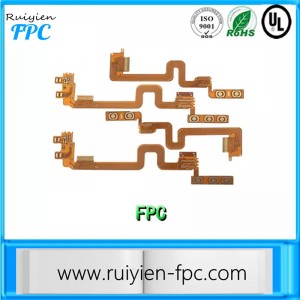

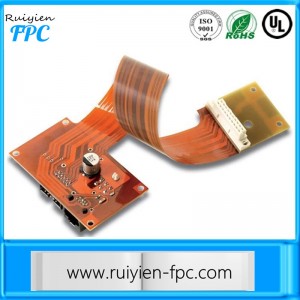

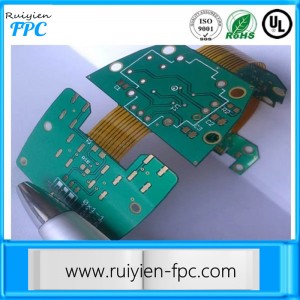

omenProduct Flexible Stampato circuito
Material elettrolisi di rame/Rolling rame
Layers Mass produzione: 1~4/ produzionePrototype: 1~4
Min. Spessore (strato singolo) Mass produzione: 0,12 millimetri/ Prototype produzione: 0,12 millimetri
Max. Spessore (Single Servizi Layer) Mass produzione: 0,13 millimetri/ Prototype produzione: 0,13 millimetri
Min. Spessore (Multi-Servizi Layer) Mass produzione: 0,2 millimetri/ Prototype produzione: 0,2 millimetri
Min.Line Larghezza 0.08mm
Silkscreen Yellow, bianco,nero
Informazioni Communications
Certificate ISO, Reach e ROHS
\\ packagen
Inner sottovuoto
Logistic by aerea e via mare
PCB capacità tecnica
Finished Superficie Conventional HASL, piombofree HASL,-Falsh oro, ENIG
(oro di immersione) OSP (Entek), immersioneTin, ImmersionSilver, hard Gold
Tolerance Plated fori Tolleranza: 0,08 millimetri (min ± 0,05)
Nonplated tolleranza del foro: 0.05min (min-0+/0.05mm o-0. 05+/0mm)-
Outline Tolleranza: 0.15min (min ± 0,10 millimetri)
Functional prova:
Insulating resistenza: 50 ohm (mormality)
Peel off forza: 1.4Nmm/
Thermal stress test: 2650C, 20 secondi
Solder maschera di durezza: 6H
tensione ETest : 500V-15+/0V 30S-
Warp e Twist: 0,7% (prova board≤0.3 semiconduttore%)
