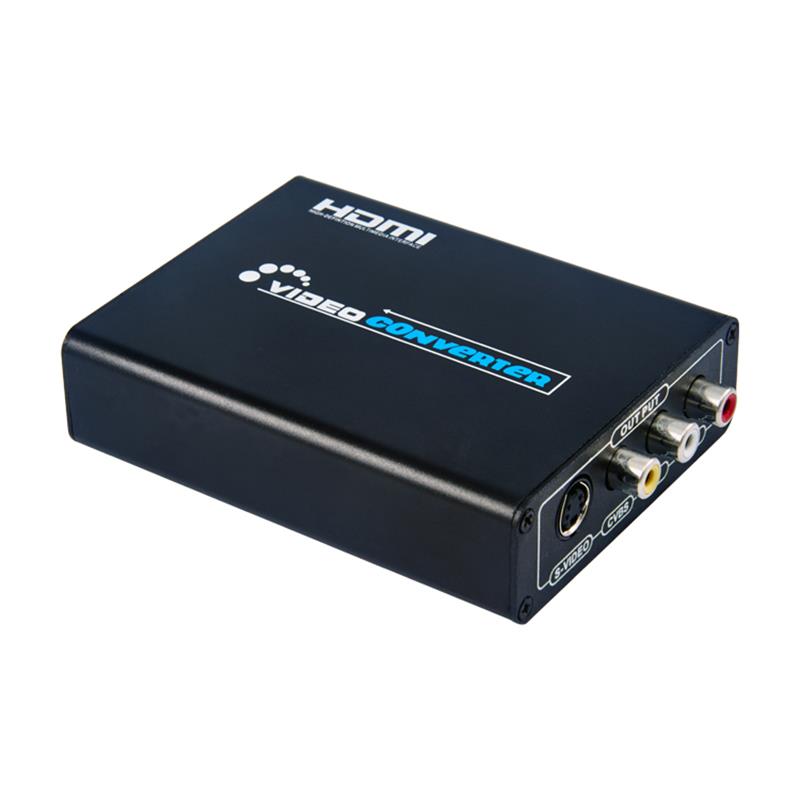

1.0 INTRODUZIONE

HDMI a CVBS o convertitore di segnale S-video che converte il segnale video HDMI o il segnale audio in AV (CVBS) segnale video composito e i segnali audio stereo FL / FR e s-video.mentre supporta i segnali a bordo laterale del sistema DVI.Aiuta gli utenti a convertire l'alta qualità del segnale video HDMI in normale segnale CVBS (definizione standard 480i, 576i), o segnale s-video.Così che può giocare in TV, VHS VCR, registratori DVD, ecc Supporta NTSC e PAL due formato TV.

2.0 CARATTERISTICHE

1.Conversione hardware, plug e play senza alcun driver software

2.Compatibile HDMI1.3

3.Supporto NTSC e PAL due formati standard TV

4!Un ingresso HDMI, un output AV, un output stereo

  Input: HDMI x 1

  Output: CVBS x 1; L / R x 1 S-video x 1

5.input HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

6.compatibilmente con la modalità DVI 800-,350;120,600,1024x768,1280-,120;720,1280--;1024， 1920&;;1080/@60hz

7.Supporta il protocollo HDCP, supporto per HDMI 1.3

8.Output CVBS: 480I, 576I

9!Produzione audio: canali L/R

10.S-video OUTPUT: bypass

11.Dimensioni：110mm(W)x8mm(D)x 28mm(H)

3.0 ACCESSORI PACKING:

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

1.HDMI A CVBS/S-Video CONVERTER--------1 PC

2.Manuale d'uso..."

3.Alimentazione di energia----------------------------------------------------------------------------

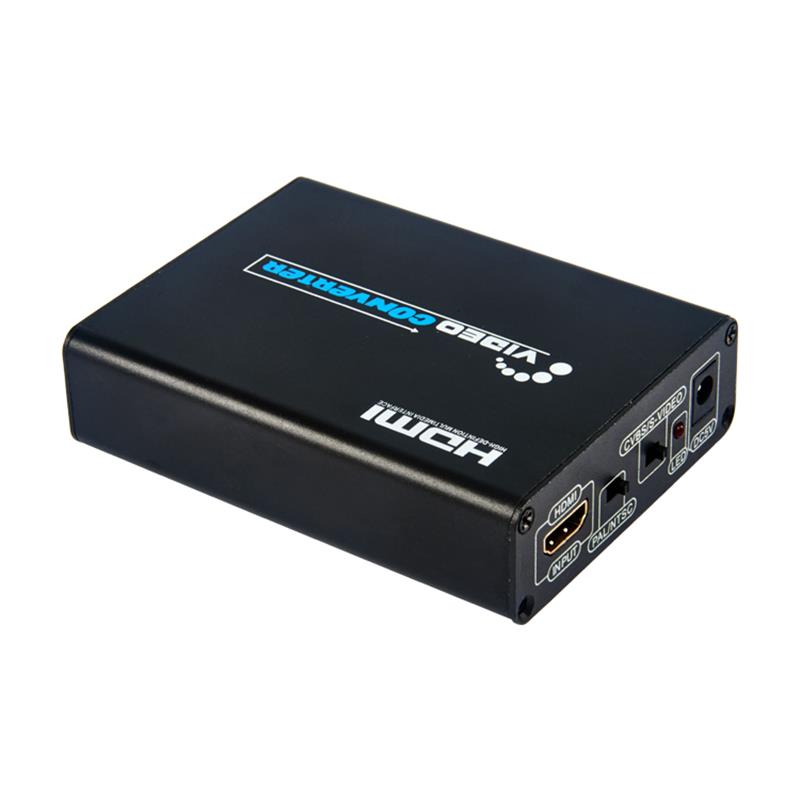

DESCRIZIONE DEL PANNELLO 4.0

HDMI Input---------------------------------------------------------------------------------

PAL / NTSC----PAL e NTSC interruttore di selezione del formato standard

A/V S-Video------------------------------------------------------------------------------

POTERE A LED----------------------------------------------------------------------------

L'agente 5V-----------------------------------------------------------------------------------

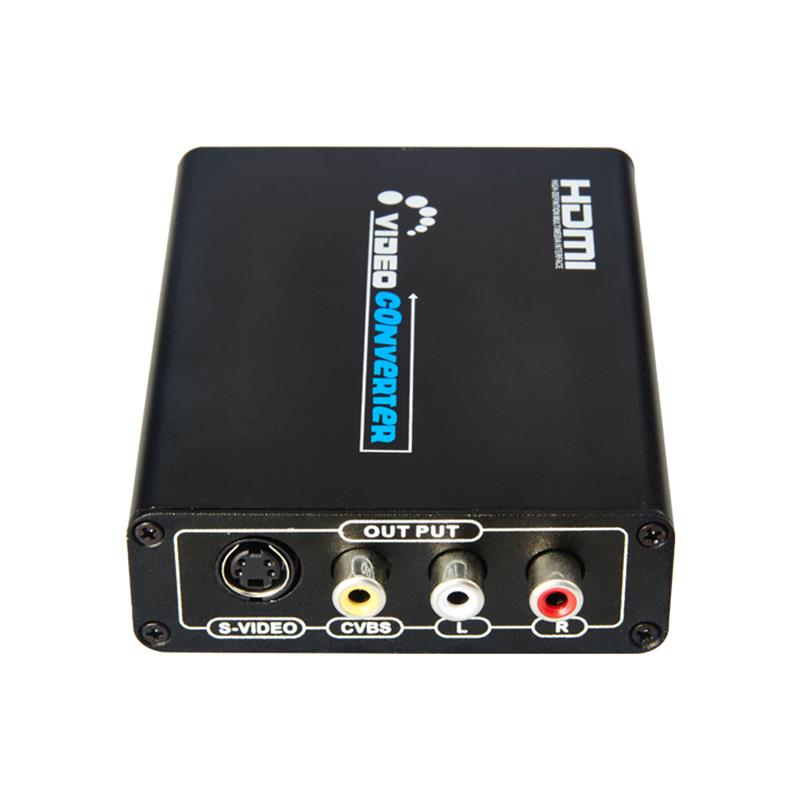

S-Video OUTPUT------------------------------------------------------------------------------

A/V OUTPUT------- Connetti TV o lettore video che con   Interfaccia CVBS(NTSC / PAL disponibile)

5.0 ZONE DI APPLICAZIONE

A. Industria civile: set-top box, XBOX360, PS3, giocatori ad alta definizione.

B. Settore industriale: fotocamera ad alta definizione, video camera, con questo dispositivo comune di visualizzazione, invece di monitor HDMI a grande schermo, per ridurre il costo e lo spazio.

6.0 CONNENTI E OPERATORI

6.01 Collegare il cavo HDMI tra sorgente di segnale HDMI e HDMI INPUT   di convertitore.

6.02 Collegare il cavo A/V tra il convertitore e il display A/V.

6.03 Collega il cavo S-video tra il convertitore e il display S-video.

6.04 Collegare l'adattatore di potenza tra convertitore e uscita.Apri il   alimentazione della sorgente di segnale HDMI e del display.Scegli   corrispondenti porte di ingresso, poi funziona.

7.0 CONTROLLO FALURE:

Nessun segnale

A!     Se l'indicatore di potenza LED non è leggero, verificare se l'accesso all'alimentazione della rete (AC110 ~ 220V). Se il LED di alimentazione esterna non illumina, verificare se lo scambio elettronico.O potenza esterna

    cattiva fornitura

B!     LED, controlla che il dispositivo di uscita HDMI sia impostato sul cavo HDMI OUT, HDMI per eventuali danni, dispositivi di visualizzazione AV, anche tagliati sul canale AV (CVBS)

Nessun colore

A!     Controllare il danneggiamento del cavo AV o no.

B!     NTSC-PAL format senza corrispondente NTSC o PAL TV

8.0 INSTALLAZIONE E PRECAUZIONI

Per evitare lo shock elettrico,danni del prodotto e per proteggere la vostra sicurezza,si prega di notare quanto segue:

1.       Si prega di attaccare lentamente o staccare i cavi del segnale e non spesso collegare, staccare, o scuoterli.

2.       L'attrezzatura non deve essere posta sotto il sole, pioggia e umidità o ambiente non esposto.

3.       Gli elementi liquidi non devono essere collocati sull’apparecchiatura.

4!       Non installare l'apparecchiatura vicino a fonti di calore come fuoco, potenza, o altri amplificatori che producono calore.

5.       Non inserire il metallo o altri oggetti all'apparecchiatura oltre a collegare cavi ai porti.

6.       Non demolire l'apparecchiatura da solo; deve essere mantenuta da personale di manutenzione professionale.
