1.0 Introduzione

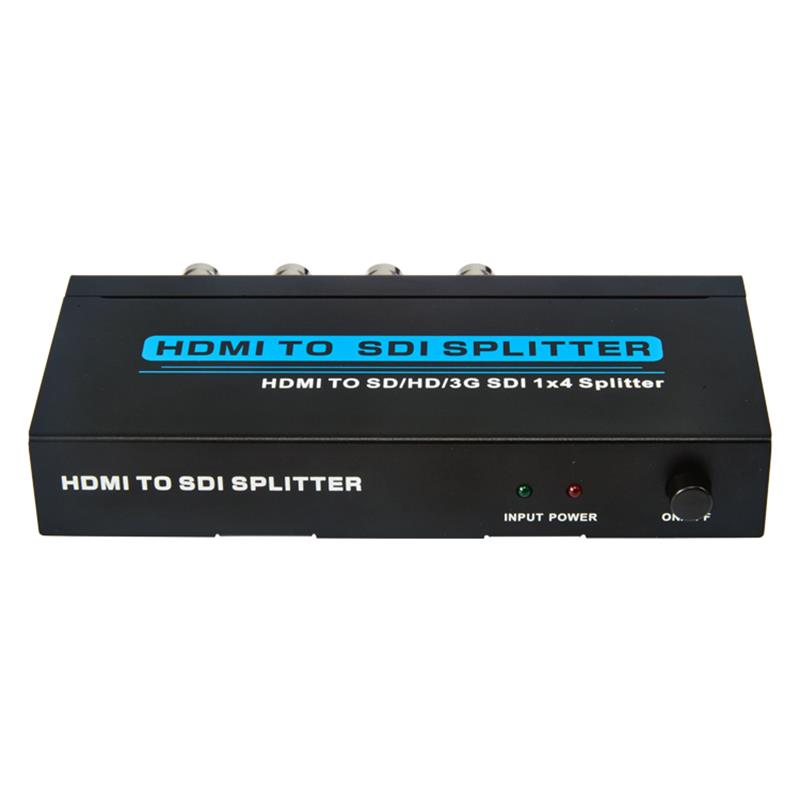

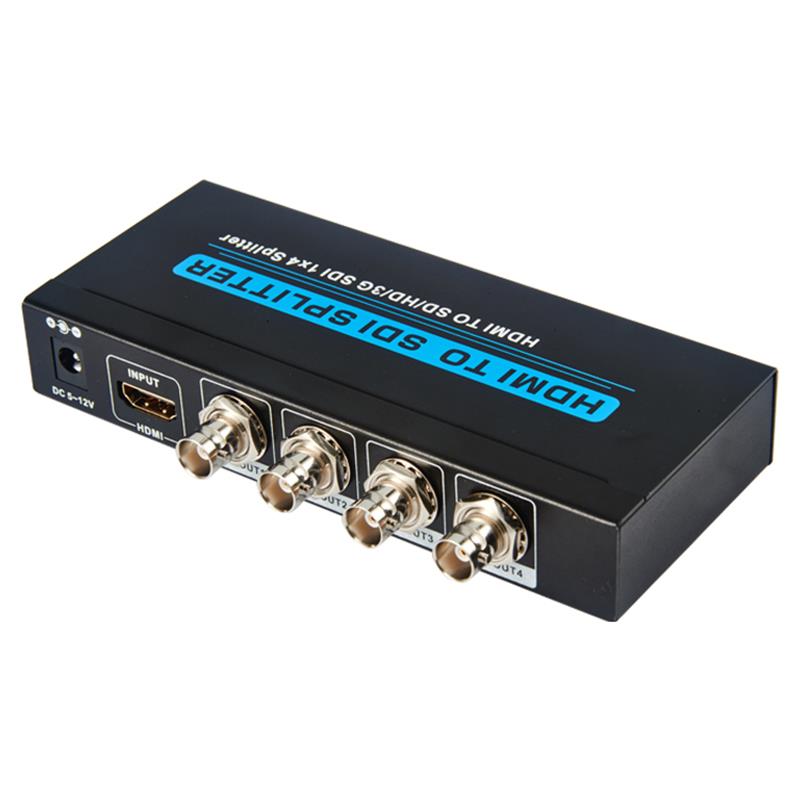

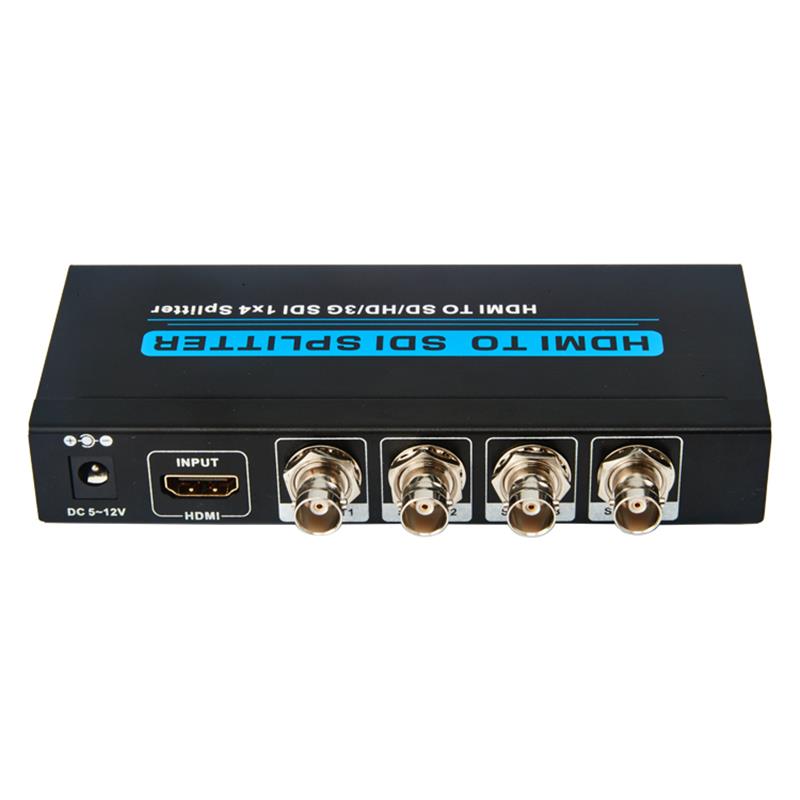

HDMI TO SDI 1×4 Distributori di splitter SDI consente di visualizzare simultaneamente una sorgente video HDMI a 4 SDI/HD-SDI/3G-SDI.Questo prodotto è integrato in identificazione automatica e compatibile con SD-SDI, HD-SDI, 3G-SDI tutto formato di segnale SDI.È il supporto 2.97Gbps larghezza di banda, e supporta la trasmissione senza perdita su lunghe distanze.

2.0 Caratteristiche

1.         1 HDMI   input   segnale   divisione   a 4   SDI   lavabo   dispositivi.

2.         Supporti HDMI1.3,HDCP1.1/1.2

3.         Supporti 8bit、12bit、24bit、32bit、36bit colore profondo.

4!         Supporta i tempi di ingresso HDMI: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

5.         Supporta SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) formato video.

6.         Converte il segnale HDMI in SDI:   480i/576i a SD-SDI (SMPTE 259M-C, a bitrate di 270 Mbit/s)   720p/1080i a HD-SDI (SMPTE 292M, a bitrate di 1.485 Gbit/s o   1.485/1.001 Gbit/s)   1080p a 3G-SDI (SMPTE 424M/425M-AB, a bitrate di 2.970 Gbit/s e   2.970/1.001 Gbit/s)

7.         Equilibrio di cavo integrato, recupero dell'orologio e guida.

8.         Supporta le risoluzioni fino al 1920&;;1080/60Hz.

9!         Supporta l'ingresso del segnale e le distanze di uscita fino a 300m per i segnali SD, 200m per i segnali HD e 100m per i segnali 3G.

10.   Supporta l'ingresso di voltaggio a livello 5-12V.

Pacchetto 3.0

Prima di tentare di utilizzare questa unit à, controllare l'imballaggio e assicurarsi che i seguenti elementi siano contenuti nel cartone di spedizione:

(1)HDMI TO 1x4 SDI Splitter ---------... -------------------------------------------------------------

(2)5V1A DC Power Supply adattatore --------------------[1PCS]

(3)Manuale dell'operazione... -------------------------------------------------------------------------

4.0 Specifiche

HDMI Version-------------------------------------------------------------------------------------------

HDCP Version--------------------------------------------------------------------------------------------

Splitter Input Port----------------------------------------------------------------------------

Porte di output splitter--------------------------------------------------------------------------

Velocità di trasmissione SDI------------------2.970 Gbit/s e 2.970/1.001 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

L'alimentazione elettrica... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... l'DC 5V 1A...

Modello di corpo umano di protezione dell'ESD--------------------------------------------------------------------

    ± 4kV (scarico a contatto)

Le dimensioni (mm)---------------------------------------------------------------------------------------

Il peso..."

Temperatura di esercizio--------------------------------------------------------------------------------------------------

Temperatura di stoccaggio----------------------------------------------------------------------------------------------------

Umidità Relativa------------------------------------------------------------------------------------

Consumo di energia (Max)----------------------------------------------------------------------------------
