1.0 Introduzione

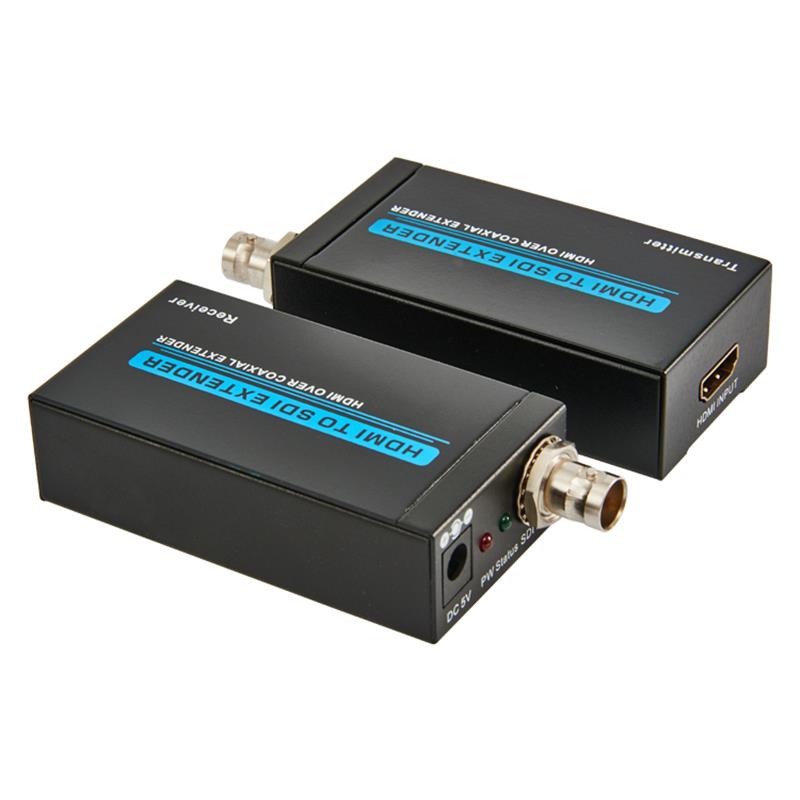

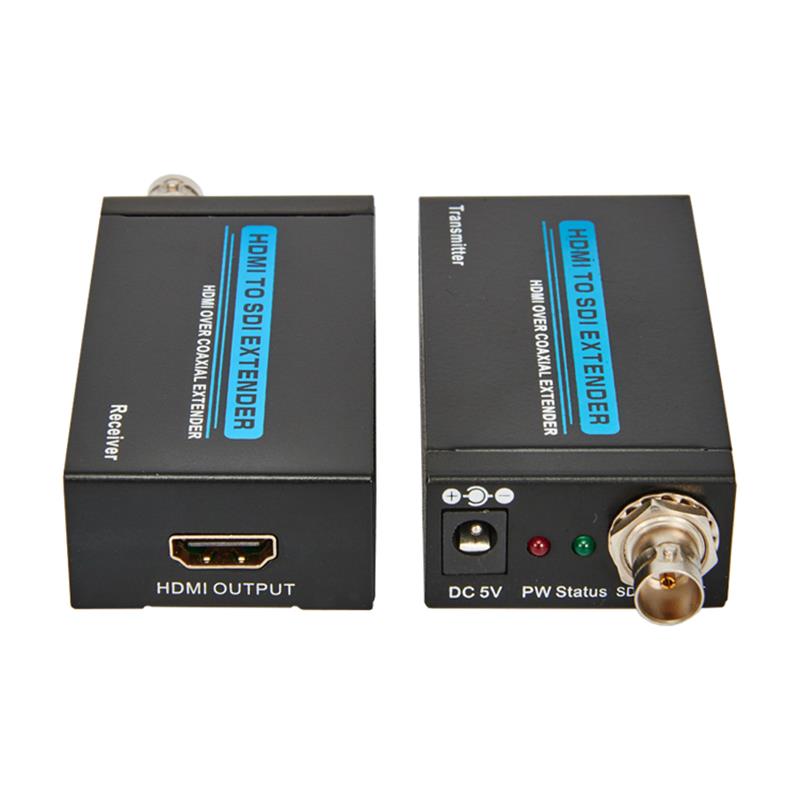

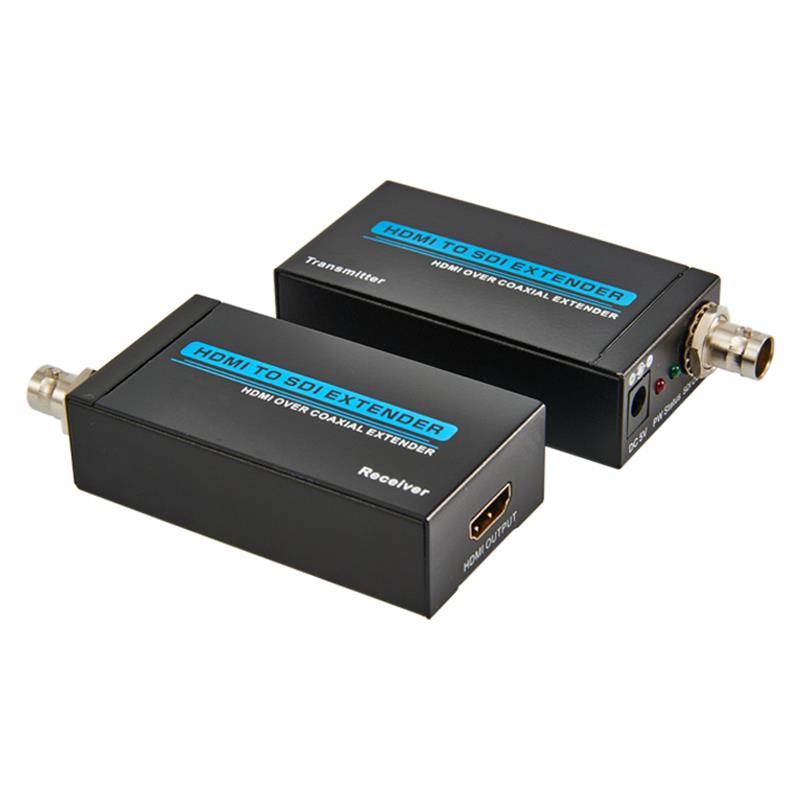

HDMI ad estensori SDI, il segnale HDMI può essere trasmesso su lunghe distanze tramite un unico cavo coassiale, che ha esteso la velocità di trasmissione, non compresso, la latenza zero, ecc., può ridurre notevolmente il costo della trasmissione a lunga distanza del segnale HDMI della distanza di trasmissione di 100-300 metri.

2.0 Caratteristiche

1.L'interfaccia SDI funziona a velocità bit di 2.970 G bit/s, 2.970/1.001G bit/s, 1.485   G bit/s, 1.485/1.001G bit/s e 270 Mb/s.

2.Supporta i tempi di ingresso HDMI: 480i/59.94, 576i, 720p/50/59.94/60,1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

3.HDMI A SDI ESTEDNER:

(3.1) 480i/576i a SD-SDI (SMPTE 259M-C, a bit rate di 270 M bit/s)720p/1080i a HD-SDI (SMPTE 292M, a bit rate di 1.485 G bit/s o   1.485/1.001 G bit/s)

(3.2)1080p a 3G-SDI (SMPTE 424M/425M-AB, a bit rate di 2.970 G bit/s   e 2.970/1.001 G bit/s)

4!SDI Extender supporta la distanza tra TX e RX:100metri (3G-SDI),200 metri (HD-SDI) o 300 metri (SD-SDI)

Contenuto del pacchetto 3.0

Prima di tentare di utilizzare questa unit à, controllare l'imballaggio e assicurarsi che i seguenti elementi siano contenuti nel cartone di spedizione:

HDMI Extender TX---------------------------------------------------------------------

HDMI Extender RX---------------------------------------------------------------------

5V1A DC Power Supply Adaptor...

Operazione Manuale---------------------------------------------------------------------

4.0 Specifiche

TX Input Port----------------------------------------------------------------------------------------

TX Output Port----------------------------------------------------------------------------------------

RX Input Port-----------------------------------------------------------------------------------------

Il porto d'uscita RX--------------------------------------------------------------------------------------

SDI Velocità di trasmissione------------------------2.970 G bit/s e 2.970/1.001 G bit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60     1080p/23.97/24/25/29.97/30/50/59.94/60

Potenza di approvvigionamento----------------------------------------------------------------------------------------

Modello di protezione dell'uomo per la protezione dell'ambiente... -------------------------------------------------------------------   ±4kV (scarico a contatto)

La dimensione... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... 82mm x 43.5mm x mm...

Il peso..."

Temperatura di esercizio---------------------------------------------------------------------------------------------------

Temperatura di stoccaggio-----------------------------------------------------------------------------------------------------

Umidità euforica------------------------------------------------------------------------- 20 ~ 90% RH (non condensa

Consumo di energia (Max)-----------------------------------------------------------------------------------
