Legenda stampante a getto d'inchiostro

USO

L'apparecchiatura è utilizzata nell'elaborazione della stampa di caratteri su PCB / FPC / IC / LED, che ha sostituito la tradizionale serigrafia per fornire soluzioni di produzione di caratteri ad alta precisione, alta qualità ed efficienti per i produttori di PCB.

CARATTERISTICHE

1. Alta precisione: adotta speciali moduli di guida di movimento di precisione, servocomando e tecnologia di posizionamento e compensazione multipunto.

2. Alta qualità: caratteri di stampa ad alta definizione, blocco di stampa di alta qualità, forte adesione.

3. Alta efficienza: utilizzando sistemi di pre-indurimento con inchiostro UV ad alte prestazioni, la tecnologia di stampa a quattro testine di stampa consente un sostanziale aumento dell'efficienza produttiva.

4. Facile da usare: opzioni di piattaforma di stampa per diversi supporti di stampa, il software di stampa è facile da usare, semplice e facile da imparare.

5. Personalizzato: l'hardware e il software sono auto-sviluppati al fine di padroneggiare le tecnologie di base e personalizzare le soluzioni personalizzate per i clienti.

PARAMETRO TECNICO

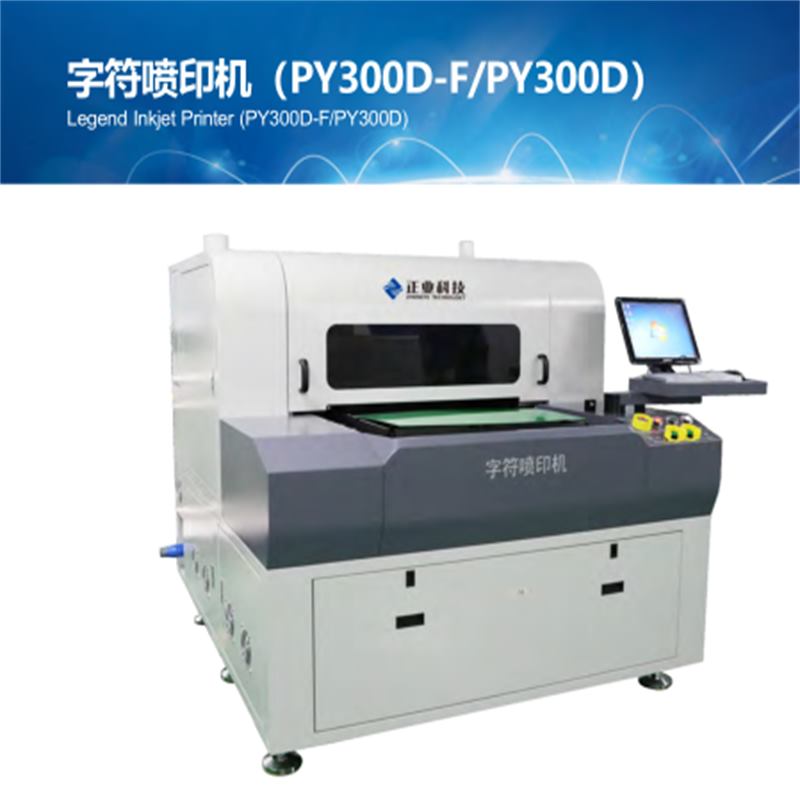

ARTICOLO                               PY300D-F                                       PY300D

Precisione                                               Precisione di posizionamento: ± 38μm

                                      Ripetere la precisione: ± 5μm

Qualità                           Risoluzione: 720 × 360 dpi ~ 1440 × 1440dpi

                                      Larghezza minima della linea: 75 ~ 100μm

                                      Altezza minima del personaggio: 0,5 mm

Velocità                     Taglie: 400 × 250mm / 16 '' × 10 ''             Taglie: 610 × 560 millimetri / 24 '' × 22 ''

                              Produzione in serie: 260 lati / h             Produzione in serie: 150 lati / h

                              Risoluzione fine: 220 lati / h                 Risoluzione fine: 120 lati / h

        Nota: la dose di calcolo della velocità di stampa non include i tempi di caricamento e scaricamento; il numero   di   intestazione di stampa: 1024i * 4.

Oggetti                             Dimensioni piastra: 730 mm × 621 millimetri (28 '' × 24 '' )

                                        Spessore piastra: 0,1 mm ~ 6 mm (4 ~ 236 ml)

Dimensioni                       2.050 millimetri × 1.650 millimetri × 1.650 millimetri

(L × W × H)

Peso                                                                             1450kg

Caricamento automatico               Soluzione 1: tipo di braccio robotico (può ruotare automaticamente la piastra)

e scarico                       Soluzione 2: tipo di impilatore (impossibile eseguire la rotazione automatica della piastra)
