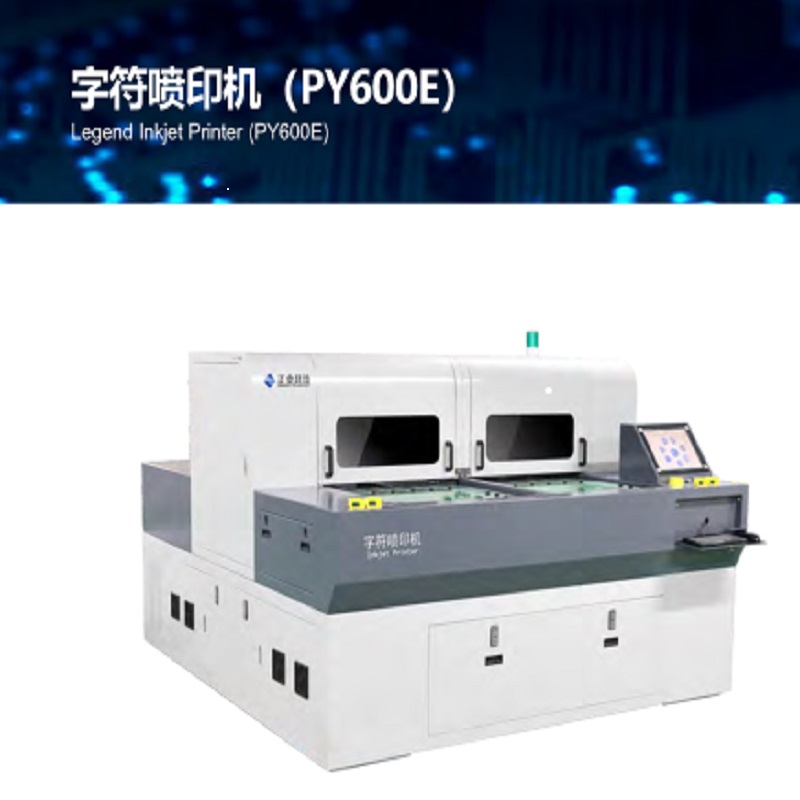

Legend Inkjet Printer (PY600E)

USO

L'apparecchiatura è utilizzata nell'elaborazione della stampa di caratteri su PCB / FPC, che ha sostituito la tradizionale serigrafia per fornire soluzioni di produzione di caratteri ad alta precisione, alta qualità ed efficienti per i produttori di PCB / FPC.

CARATTERISTICHE

1. Alta precisione: adotta moduli guida di movimento lineare di precisione speciale, controllo ad alta precisione e tecnologia di posizionamento e compensazione multipunto.

2. Alta qualità: caratteri di stampa ad alta definizione, blocco di stampa di alta qualità, forte adesione.

3. Alta efficienza: utilizzando sistemi di pre-indurimento con inchiostro UV ad alte prestazioni, la tecnologia di stampa a quattro testine di stampa consente un sostanziale aumento dell'efficienza produttiva.

4. Facile da usare: opzioni di piattaforma di stampa per diversi supporti di stampa, il software di stampa è facile da usare, semplice e facile da imparare.

5. Personalizzato: l'hardware e il software sono auto-sviluppati al fine di padroneggiare le tecnologie di base e personalizzare le soluzioni personalizzate per i clienti.

PARAMETRO TECNICO

ARTICOLO                                                                             PY600E

Precisione                                                       Precisione di posizionamento: ± 38μm

                                                                    Ripetere la precisione: ± 5μm

Qualità                                                         Risoluzione: 720/1080/1440 dpi

                                                                    Larghezza minima della linea: 75 ~ 100μm

                                                                    Altezza minima del personaggio: 0,5 mm

Velocità                                                           Dimensioni: 720 × 620mm / 28ʹʹ × 24ʹʹ

                                                                    Produzione di massa: 15 secondi / lato

                                                                    Risoluzione fine: 20 secondi / lato

                                                                      Nota: includere i tempi di caricamento e scaricamento   di 4 secondi;

                                                                                il numero di intestazione di stampa: 1024i * 5.

Oggetti                                                         Dimensioni piastra: 730 mm × 621 mm (28ʹʹ × 24ʹʹ)

                                                                    Spessore piastra: 0,1 mm ~ 6 mm (4 ~ 236 ml)

Dimensioni   (L × L × A)                                       L2670 × W2400 × H1790mm

Peso                                                                             4300Kg

Caricamento automatico                                       Soluzione 1: soluzione automatizzata per la catena di montaggio

e scarico                                     (due connessioni macchina stampano fronte e retro separatamente)

                                                        Soluzione 2: tipo di braccio robot (può girare la piastra automatica)
