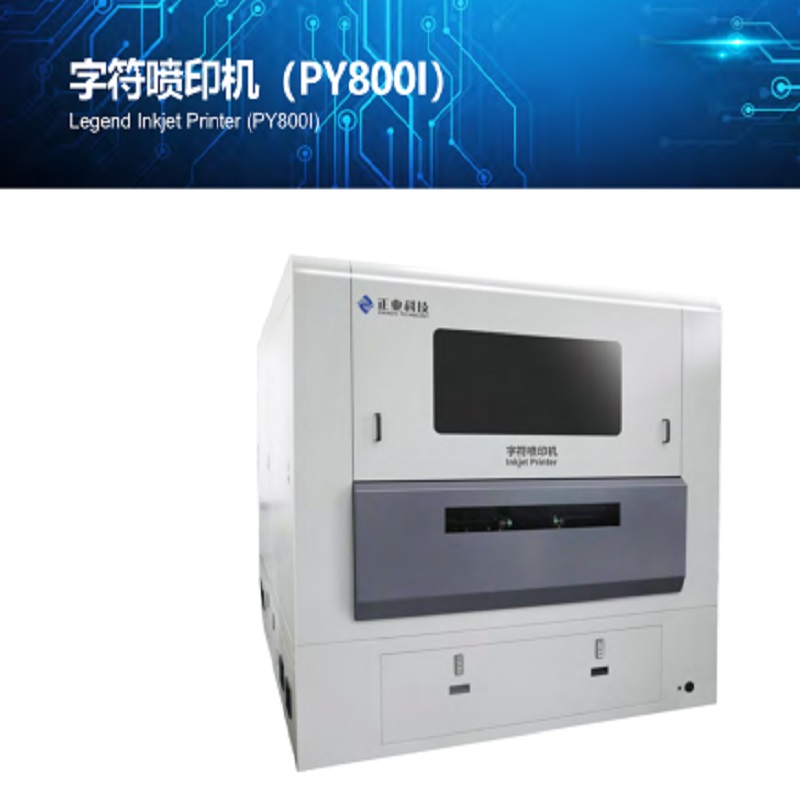

Legend Inkjet Printer (PY800I)

USO

L'apparecchiatura viene utilizzata nell'elaborazione della stampa di linee di caratteri su PCB, che ha sostituito la tradizionale serigrafia per fornire soluzioni di produzione di caratteri ad alta precisione, alta qualità ed efficienti per i produttori di PCB.

CARATTERISTICHE

1. Alta precisione: adotta moduli guida di movimento lineare di precisione speciale, controllo ad alta precisione e tecnologia di posizionamento e compensazione multipunto.

2. Alta qualità: caratteri di stampa ad alta definizione, blocco di stampa di alta qualità, forte adesione.

3. Alta efficienza: utilizzando sistemi di pre-indurimento con inchiostro UV ad alte prestazioni, la tecnologia di stampa con nove testine di stampa consente un sostanziale aumento dell'efficienza produttiva.

4. Facile da usare: il software di stampa è facile da usare, semplice e facile da imparare.

5. Personalizzato: l'hardware e il software sono auto-sviluppati al fine di padroneggiare le tecnologie di base e personalizzare le soluzioni personalizzate per i clienti.

PARAMETRO TECNICO

ARTICOLO                                                                               PY800I

Precisione                                                         Precisione di posizionamento: ± 38μm

                                                                      Ripetere la precisione: ± 5μm

Qualità                                                           Risoluzione: 720/1080/1440 dpi

                                                                      Larghezza minima della linea: 75 ~ 100μm

                                                                      Altezza minima del personaggio: 0,5 mm

Velocità                                                             Dimensioni: 720 × 620mm / 28ʹʹ × 24ʹʹ

                                                                      Produzione di massa: 10 secondi / lato

                                                                      Risoluzione fine: 13 secondi / lato

  Nota: includere i tempi di caricamento e scaricamento;   il   numero di intestazione di stampa: 1024i * 9 .

Oggetti                                                           Dimensioni piastra: 730 mm × 621 mm (28ʹʹ × 24ʹʹ)

                                                                      Spessore piastra: 0,1 mm ~ 6 mm (4 ~ 236 ml)

Dimensioni   (L × L × A)                                         L2600 × W2100 × H2200mm

Peso                                                                               5000kg

Caricamento automatico                                         Soluzione automatizzata per la catena di montaggio

e scarico                                                 (due connessioni macchina stampano fronte e retro separatamente)
