Sistema di prova a correnti parassite in linea per tubo saldato dritto EFH1002

Panoramica del progetto

        I clienti producono   diritto saldato ad alta frequenza   tubi saldati, che sono realizzati con materiali ferromagnetici. Sul campo è installato il sistema di rilevamento automatico dei difetti della corrente parassita.   Requisiti di prova: per rilevare difetti trasversali e longitudinali del tubo   e saldare. Viene proposto uno schema di prova per ulteriori test da entrambe le parti.

Rilevamento delle informazioni sul pezzo

Nome degli oggetti di rilevamento                               Acciaio al carbonio   Tubo saldato dritto (saldatura ad alta frequenza)

Materiale                                                       Materiali metallici come materiali ferromagnetici

Specifica dimensionale                                     Φ12-108mm

Larghezza di saldatura                                                   1-5mm (saldatura piatta o sbavatura)

Lunghezza                                                         Rilevazione online

Laurea in flessione                                           1,5 mm / m (della stazione di rilevamento)

Rugosità                                                   Superficie rotonda (estremità smussata senza bava convessa) ≦ 3.2, n   scala di ossido.

Durezza                                                     Più forte

Velocità di rilevamento                                           Consigliato con velocità ≦ 150m / min   Regolabile

                                                                    (Velocità di rilevamento dello strumento: 0,52-750 m / min)

Temperatura della parte di rilevamento                           ≦ 80 ° C o normale   temperatura

Requisito di rilevazione e   Standard di precisione

                                                                Standard esecutivo di rilevazione

Numero di standard                                         Nome dello standard                                                               Grado

GB / T 14480-2015             Strumento di test non distruttivo       gorgo   attuale   analisi   attrezzatura                         /

GB / T 7735-2016               Test automatici di correnti parassite per tubi in acciaio senza saldatura e saldati               Il voto più alto

                                            (tranne la saldatura ad arco sommerso) difetti

Parametro tecnico del sistema

Nome del sistema:   Sistema di prova a correnti parassite in linea per tubi saldati diritti

Tipo: EFH1002

Metodo di rilevamento: rilevamento della sella a doppio canale   (Assoluto + Differenziale)

Modalità di controllo: automatico + manuale

Strumento e sonda: strumento a correnti parassite; Rilevatore e sonda di difetti a correnti parassite digitali ad alta intelligenza a doppio canale

Piattaforma di rilevamento: piattaforma di rilevamento principale sviluppata in modo indipendente

Breve introduzione dell'operazione di rilevamento:

Adeguare i parametri tecnici e i campioni standard del rilevatore di difetti in base ai requisiti di prova;

Regolare la posizione della sonda e della sonda in base alle specifiche del pezzo;

Il sistema di rilevamento difetti rileva il pezzo in lavorazione, gli allarmi e i segni;

La testa di saldatura   può essere rettificato o regolato   dallo spegnimento durante il processo;

La registrazione, la memorizzazione e l'analisi dei dati vengono eseguite dall'host di rilevamento dei difetti;

Crea automaticamente un rapporto di rilevamento dei difetti.

Parametri importanti del sistema

Nome                                                 Parametro tecnico                                               Osservazioni

Fine area cieca                                             ≦ 50m                                                 A seconda della velocità di prova

Stabilità                                               Dopo 72 ore ≦ 2dB                                               Campione di prova

Precisione della stampa a getto                               50 millimetri ±                                                         Campione di prova

Omissive Judgment Rate                               0%                                                             Campione di prova

Tasso di dichiarazione errata                                           ≦ 2%                                                           Campione di prova

Test di velocità                                     Consigliato con velocità ≦ 150m / min                       Campione di prova

                                        Regolabile   (Velocità di rilevamento dello strumento: 0,52-750 m / min)

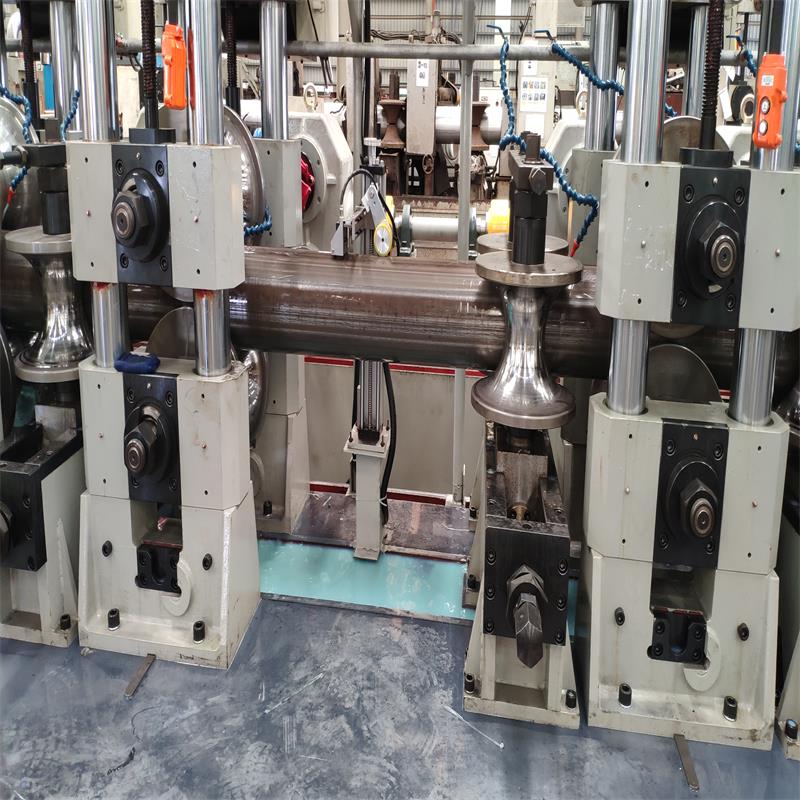

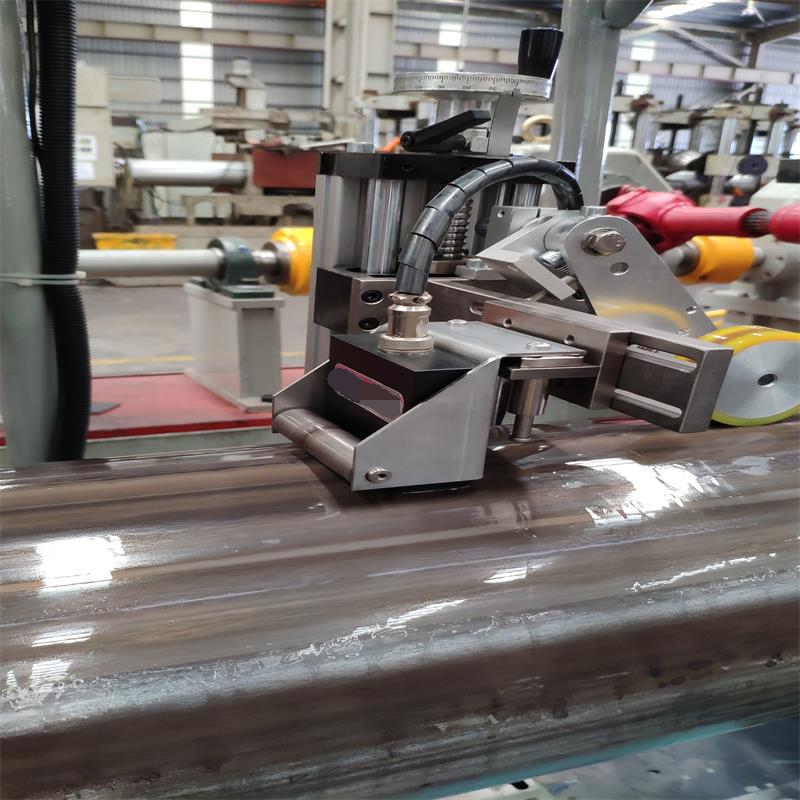

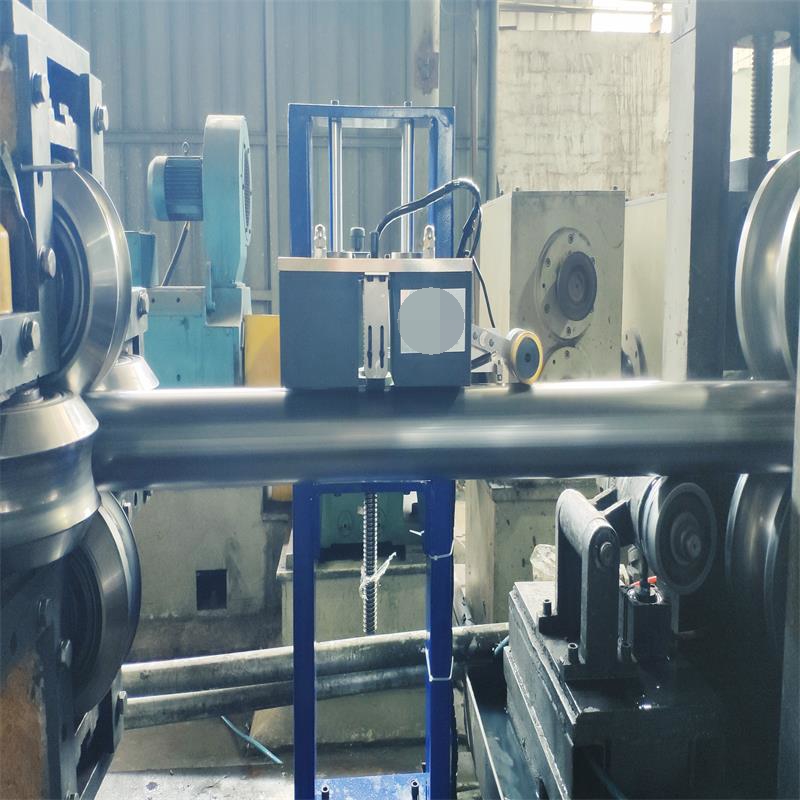

Principio del test a correnti indotte tipo sella / posato

Questo sistema è   usato per correnti parassite   rilevazione di tubi in acciaio al carbonio, acciaio inossidabile, rame, alluminio e altri metalli non ferrosi e ferrosi. L'intero sistema è composto da cinque parti: dispositivo di rilevamento, accessori di rilevamento, macchinari, elettricità e pneumatica. L'analisi del piano di impedenza e la tecnologia di allarme di area di fase multi-ampiezza sono utilizzate per realizzare il rilevamento automatico dei difetti e l'emissione del segnale di smistamento automatico, allarme e segnale di marcatura.

La corrente alternata generata dallo strumento produce corrente parassita sulla superficie del pezzo attraverso la bobina di rilevamento e il campo magnetico generato dalla corrente parassita influenza a sua volta l'impedenza della bobina di rilevamento. Quando ci sono difetti sulla superficie del pezzo e il materiale non è continuo, il campo di corrente parassita originale verrà distrutto e l'impedenza della bobina di rilevamento verrà modificata. Lo strumento ritorna alla sonda di misurazione. Il segnale elettrico di modifica dell'impedenza viene elaborato per realizzare il rilevamento automatico dei difetti.

Descrizione generale del sistema

Il sistema online include: rilevatore di difetti digitale a doppio canale intelligente, dispositivo di rilevamento personalizzato, sonda, sistema di allarme, sistema di marcatura, software di rilevamento autentico personalizzato, modulo di controllo automatico (integrazione), armadio di schermatura personalizzato e altri accessori standard.
