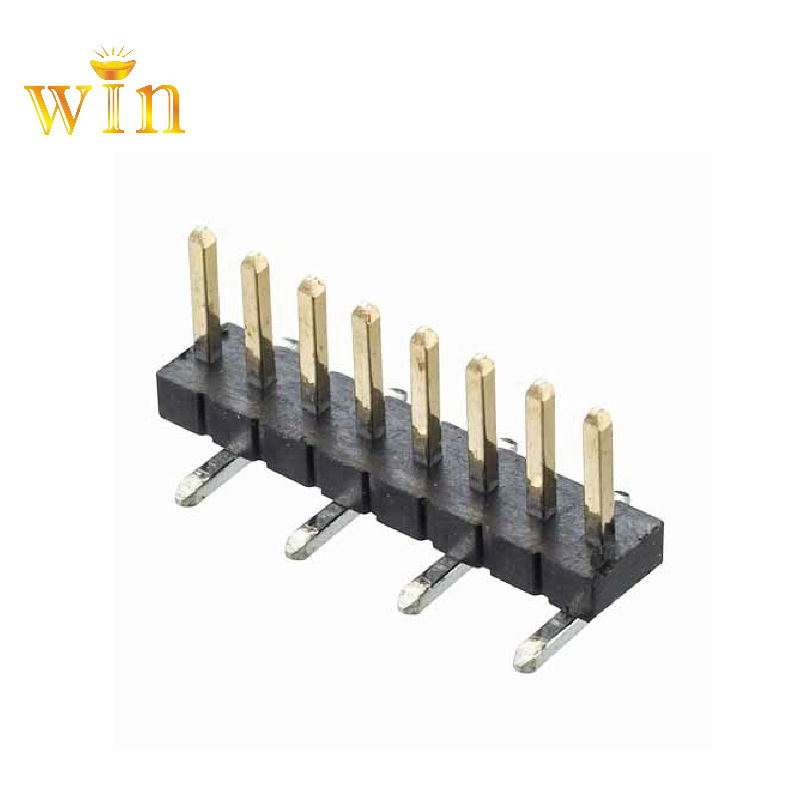

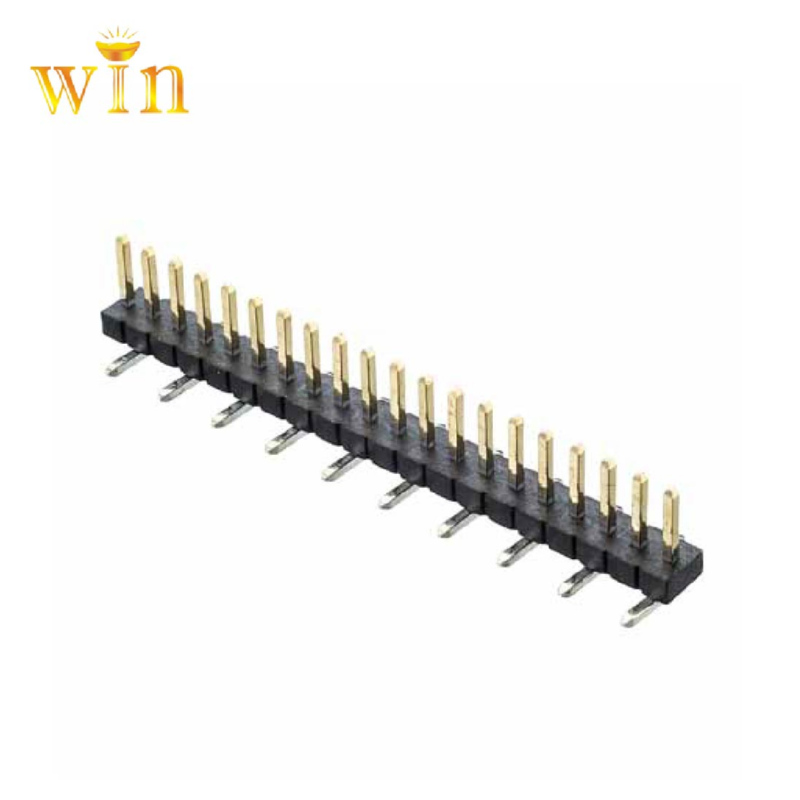

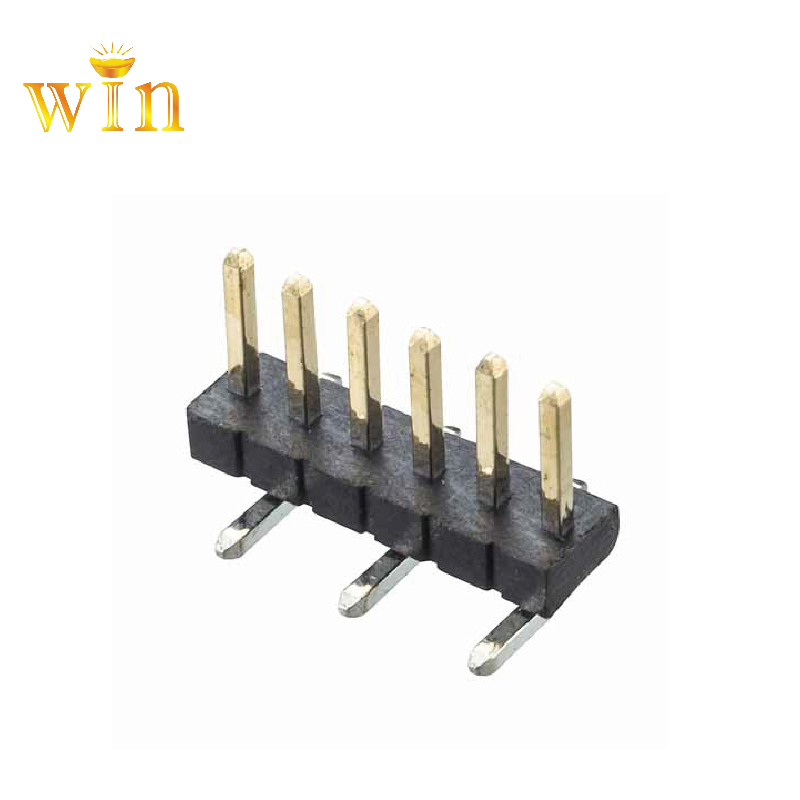

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (CONTATTI): lega di rame, oro o di stagno (over Nickel) finitura

MATERIALS (CUSTODIE): standard o ad alta temperatura di plastica, valutato a UL94V-0

CURRENT: 3A per contatto

È TENSIONE: 800V AC, 500V DC

Contattare RESISTENZA: 30mΩmax

INSULATION RESISTENZA: 1.000 mΩmin

OPERATING TEMPERATURA:-40℃to 105℃

DURABILITY: 300 cicli di accoppiamento (oro) o 50 cicli di accoppiamento (tin)

DRAWING

(contatto con il team di vendita per ottenere maggiori dettagli circa le dimensioni)

Che'? s la funzione di connettore maschio funzione

\\ lendini è funzione di ponte tra i circuiti bloccati o isolatinel circuito PCB, e responsabile della trasmissione corrente o segnale.

Che sono modelli di pin hre?

Ci un ri molti tipi di connettori maschio classificati secondo gli standard del settore elettronico per soddisfare diversenecessitano. Secondo lo spazio, può essere approssimativamente diviso in 2,54 mm (0,1 pollici), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 IN), 0,8 mm (0,03 IN). La distanza tra i pin è comunemente indirizzata come pitchnella comunità elettronica. Secondo ilnumero di righe, ci sono righe singola, doppia riga, tre righe, ecc. Secondo l'utilizzo del pacchetto, ci sono patch SMT (Surfacemount Technology versione) e tappo-IN DIP (PIN tramite dispositivi per foro),-Tra loro, le intestazioni PIN SMT possono essere suddivise in intestazione PIN orizzontale e intestazione verticale del perno e i tipi di dip possono essere suddivisi in intestazione del perno di inserimento rettilineo e intestazione per pin di inserimento di piegatura. Inoltre, ci dividevamo in tre tipi in base al loro metodo di installazione, l'installazione di 180 ° è rappresentata da S", l'installazione di 90 ° è rappresentata da"W"e l'installazione SMT è rappresentata da"T"."

Che&39; s il campo di applicazione di pin header#

Informazioni gamma: apparecchiature per il trattamento dei dati, Computer , attrezzature Programma di controllo, strumenti di misura elettronica, apparecchiature di controllo automatico, attrezzature di automazione, apparecchiature di comunicazione, ecc
