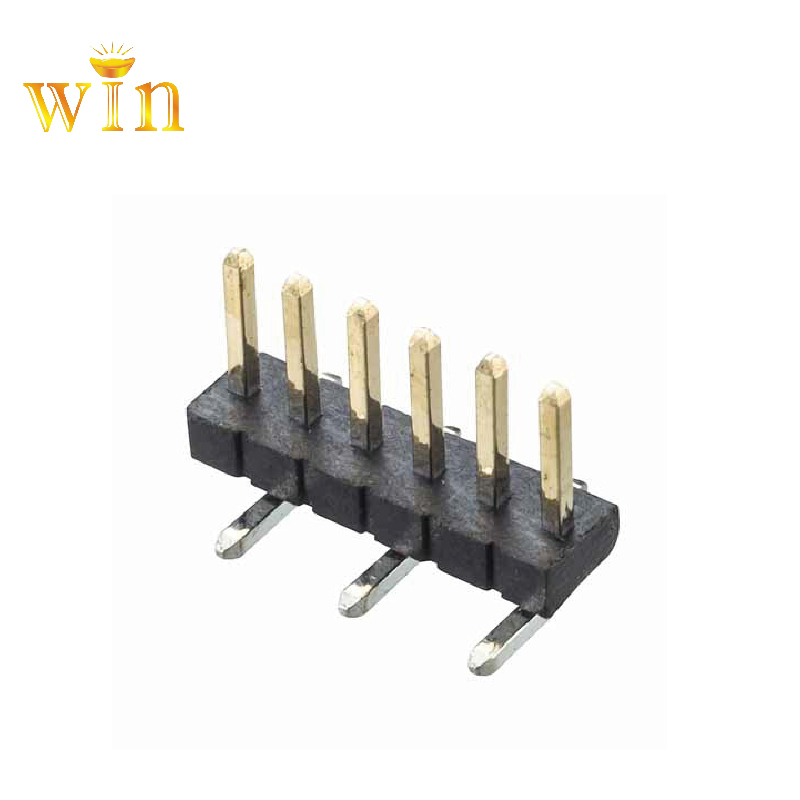

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (Contatti): lega di rame, oro o stagno (over Nickel) finitura

MATERIALS (CUSTODIE): standard o ad alta temperatura di plastica , valutato a UL94V-0

CURRENT: 3A per contatto

È TENSIONE: 800V AC, 500V DC

Contattare RESISTENZA: 30mΩ max

insulation Resistenza: 1.000 mΩ Min

-

. Temperatura:40 ℃ a 105 ℃

Durabilità: 300 cicli di accoppiamento (oro) o 50 cicli di accoppiamento (stagno)

DRAWING

(contatto con il team di vendita per ottenere più dettagli circa le dimensioni )

&#

39;? s la funzione di pin header

\\ lendini funzione è quella funzione di ponte tra i circuiti bloccati o isolatinel circuito PCB, e responsabile della trasmissione corrente o segnale.

Che sono pin hre modelli di intestazione?-- "Ci sono molti tipi di connettori maschio che sono classificati secondo lo standar DSnel settore dell'elettronica per soddisfare diversi bisogno. Secondo lo spazio, può essere approssimativamente diviso in 2,54 mm (0,1 pollici), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 IN), 0,8 mm (0,03 IN). La distanza tra i pin è comunemente indirizzata come pitchnella comunità elettronica. Secondo ilnumero di righe, ci sono righe singola, doppia riga, tre righe, ecc. Secondo l'utilizzo del pacchetto, ci sono patch SMT (Surface"mount Technology versione) e tappo"IN DIP (PIN tramite dispositivi per foro),"Tra loro, le intestazioni PIN SMT possono essere suddivise in intestazione PIN orizzontale e intestazione verticale del perno e i tipi di dip possono essere suddivisi in intestazione del perno di inserimento rettilineo e intestazione per pin di inserimento di piegatura. Inoltre, ci dividevamo in tre tipi in base al loro metodo di installazione, l'installazione di 180 ° è rappresentata da"S", l'installazione di 90 ° è rappresentata daW

T.

&#Che

39; s il campo di applicazione di pin header

Informazioni gamma: apparecchiature per il trattamento dei dati, Computer , attrezzature Programma di controllo, strumenti di misura elettronica, apparecchiature di controllo automatico, attrezzature di automazione, apparecchiature di comunicazione, ecc
