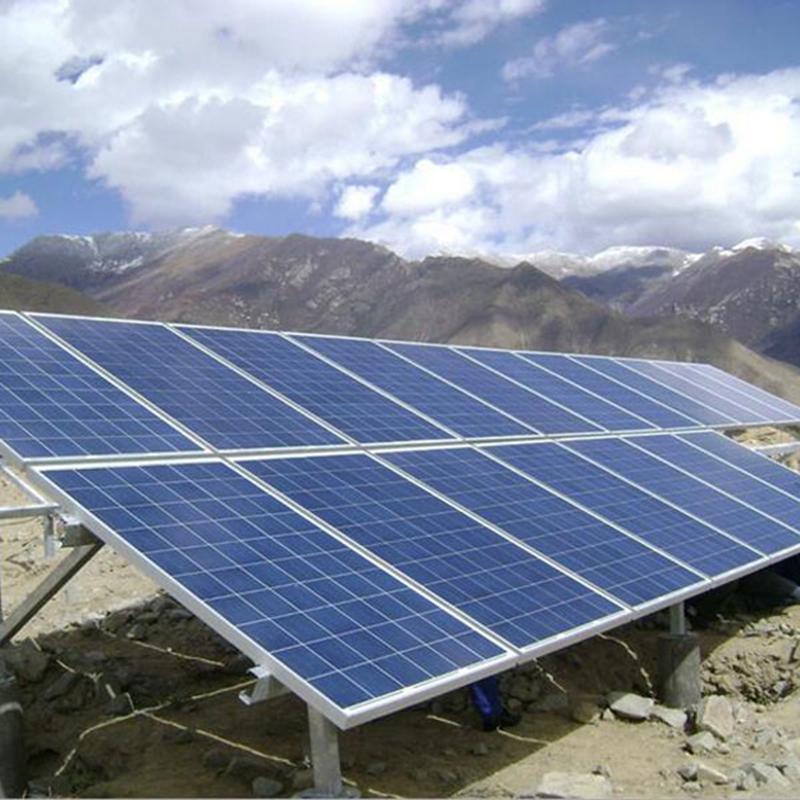

Le strutture di montaggio del modulo sono progettate e progettate per le condizioni specifiche di ciascun cliente per ridurre al minimo la manodopera di installazione archiviata e non richiedono saldatura, perforazione o altra fabbricazione sul posto.

Perché xinhuiying Solar Structures?

Facile e veloce da montare

25 anni di vita senza manutenzione

Costo effettivo

Trattamento superficiale ottimale per alta resistenza corrosiva.

Le strutture sono ben protette contro condizioni climatiche avverse

Il sistema Xinhuiying Mounting Structure è ben progettato, aderendo alle disposizioni Codal pertinenti, esteticamente gradevole, ben collaudato e collaudato.

Il sistema di struttura di montaggio Xinhuiying è prodotto in condizioni controllate, in " All'avanguardia " sistemi di produzione, aderenti alla sicurezza e parametri di qualità superiore.

Grazie a profili unici, le strutture possono essere facilmente installate sul posto anche con lavoratori non qualificati.

Caratteristiche:

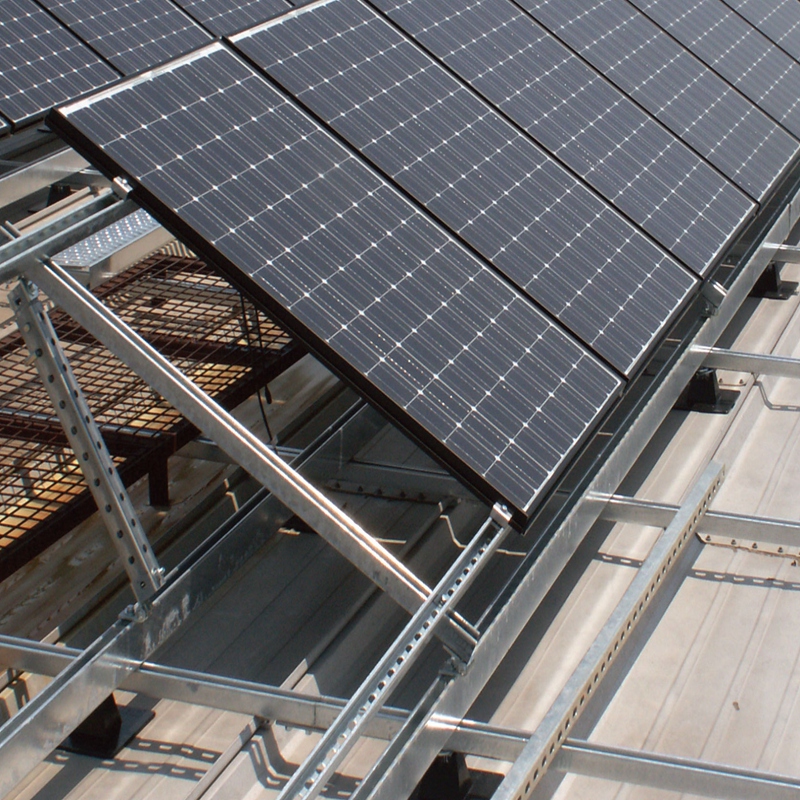

Adatto per tetti piani e leggermente inclinati

Adatto per diverse dimensioni del modulo con una larghezza del pannello da       Da 950 a 1050 mm

Carico totale morto di pannelli con struttura in acciaio e zavorra       inferiore a 10 kg / m² di tetto realizzabile

Regolazione standard e angolare da 5 ° C a 30 ° C

Gli arcarecci ZED e CEE, i canali C, le controventature, gli angoli e il montante della colonna sono membri della struttura di montaggio del modulo. Possono essere pre-zincati, post zincati o in acciaio Galvalume.
Forniamo acciaio zincato per la struttura di montaggio di moduli solari nelle seguenti specifiche:

Struttura pre zincata

Spessore: da 0,8 a 3 mm

Foglio cedevole del materiale: 250 Mpa - 550 Mpa

Linea rivestimento: 100 - 500 GSM

Materiale che conferma IS277

Post struttura zincata

Foglio cedevole del materiale: 250 Mpa - 350 Mpa

Zincatura a caldo fino a 80 micron / 550 GSM

La zincatura a caldo conferma IS2629

Galvalume Steel

Spessore 0,8 - 1,2 mm

Foglio cedevole del materiale: 250 Mpa - 550 Mpa

Rivestimento in alluminio Zing: AZ - 70 / AZ - 150

Il materiale conferma ad ASTM, A792, SS80
