1.0 Introduzione

HDMI Extender su UNO CAT5e/6 è uno strumento per estendere il segnale HDMI su lunghe distanze a un display compatibile.Invece di utilizzare costosi cavi HDMI, i cavi/socket CAT 5e/6 esistenti possono essere utilizzati per svolgere funzioni avanzate come il trasferimento di Deep Color (12 bit/color) video e audio digitale, con una larghezza di banda fino a 225MHz.Il trasmettitore HDMI e il ricevitore, sopra UNO CAT 5e/6 extender è il vostro attrezzo di estensione HDMI sostanziale.L'HDMI Extender supporta anche la trasmissione IR, in modo da poter controllare la sorgente che è 200 metri fuori utilizzando l'HDMI Extender.

2.0 Caratteristiche

1.       alimentatore DC 5V;

2.       HDMI 1.3, HDCP 1.1 e DVI 1.1 conformi;

3.       Supporta colore profondo fino a dodici bit/colore;

4!       Supporto 20~60KHz IR ri-trasmissione;

5.       Supporto HDMI Loopaut;

6.       utilizza un cavo CAT5e/6 per la trasmissione dati/DDC;

7.       Equalizza e recupera i dati TMDS in arrivo prima di trasmetterli in qualità ottimale, indipendentemente dalla qualità del segnale in arrivo;

8.       I test via cavo hanno dimostrato che con la risoluzione 1080p la sorgente di ingresso HDMI può essere a dieci metri di distanza;

9!       Quando si trasmette un segnale in risoluzione 1080p, la distanza operativa CAT6 è 200 metri(max).

3.0 Accessori per imballaggio

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

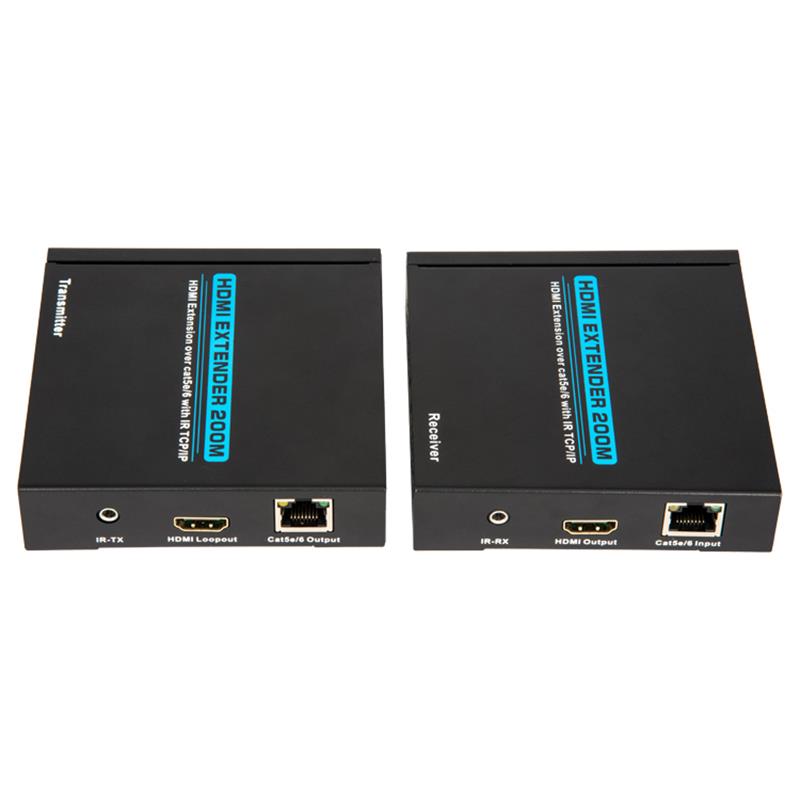

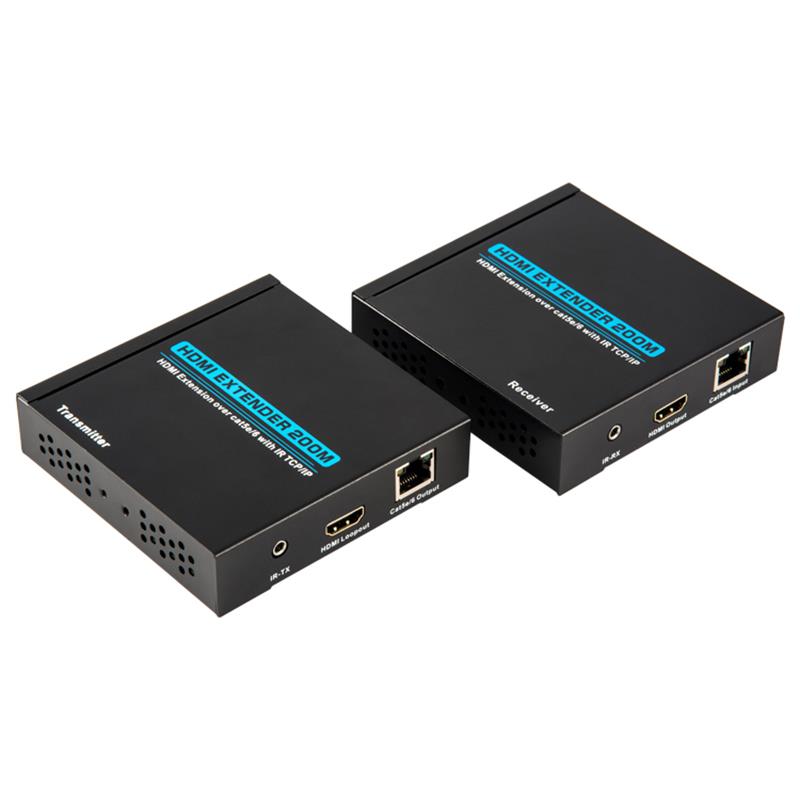

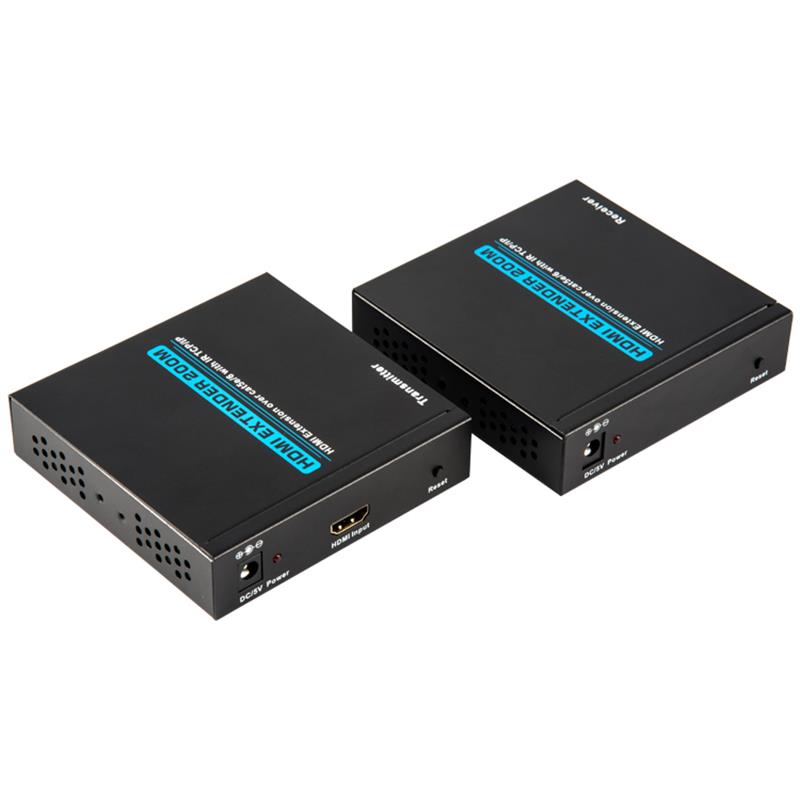

HDMI Extender [trasmettitore]-------------------------------- 1PCS

HDMI Extender Receiver-------------------------------------------------------------------------------

Il trasmettitore... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm...

IR Ricevitore-----------------------------------------------------------------------------------------

5V DC Power Supply adattatore...----------------------------------------------------------------------------

L'Operazione Manuale----------------------------------------------------------------------------------
