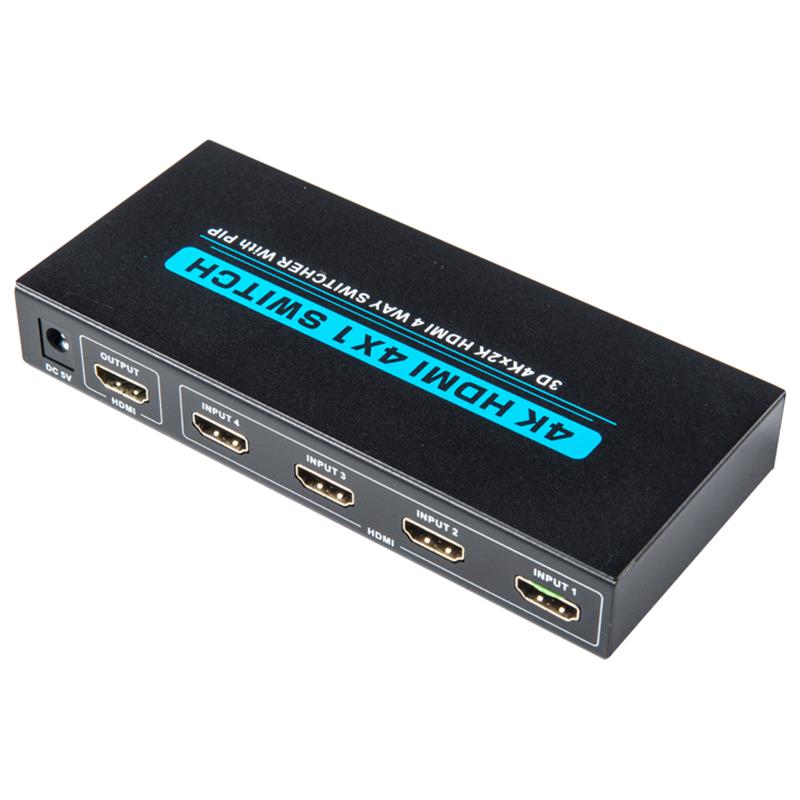

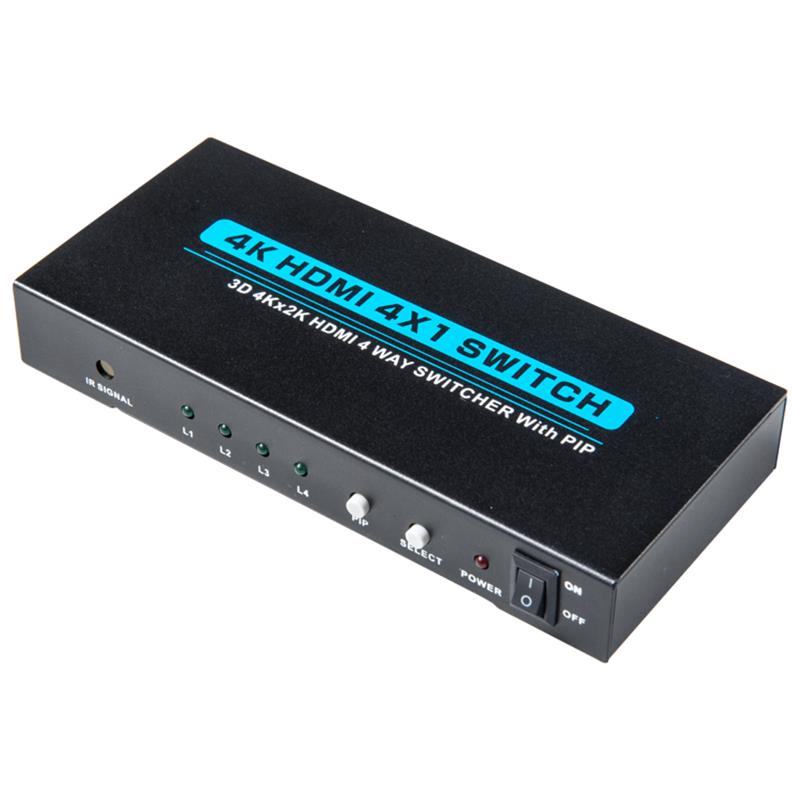

1.0 Descrizione del prodotto

HDMI Switch è un prodotto che può passare segnali HDMI multi-gruppo ad un dispositivo di visualizzazione ad alta definizione, come ad esempio HDTV, utilizzando il pulsante manuale.In questo modo è possibile evitare spesso di collegare e scollegare cavi.È in grado di ottimizzare il sistema home theater al miglior effetto.

2.0 Caratteristiche

1.La commutazione avviene automaticamente quando il segnale è presente sulle porte.

2.Supporto protocollo HDCP e applicabile al dispositivo sorgente e ad alta definizione   Dispositivo di visualizzazione come DVD e HDTV che hanno porte HDMI o porte digitali   porti e sono conformi al protocollo HDCP.

3.Elevata risoluzione di sostegno:480i/p,576p,720i/p,1080i/p e   3840&_;2160@25/30Hz

4!Supporto HDMI1.4

5.Estendere la distanza di trasmissione e migliorare il segnale di trasmissione.

6.Compatibile con DVI utilizzando adattatore HDMI TO DVI.

7.Plug-and-play.

8.Comodo connettere segnali di ingresso multi-gruppo da visualizzare su un HDTV.

9!Risparmia spazio.Permette a diverse fonti di utilizzare un dispositivo di visualizzazione ad alta definizione   simultaneamente.

10.Progetto involucro in metallo e schermatura generale senza interferenze di segnale.

11.Select porta di ingresso a mano libera.

12.LED indica il segnale e la modalità di alimentazione.

13.Alimentazione(Si rimanda al parametro tecnico)

3.0 Accessori per imballaggio

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

HDMI 4x1 centralinista---------------------------------------------------------------------------

5V DC Power Adaptor-------------------------------------------------------------------------

Telecomando------------------------------------------------------------------------------

IR Receiver Extension Cable -----------------------------------------------------------------

Manuale dell'utente-----------------------------------------------------------------------------

4.0 Applicazione

Passa diverse vie di comunicazione HDMI da un dispositivo sorgente come DVD, Satellite Receiver, Set-top Box, DV Camera, A/V Receiver e altri dispositivi di visualizzazione ad alta definizione, come HDTV e HDMI Flat Panel Display.

5.0 Parametro tecnico in dettaglio

HDMI 4X1 SWITHER CON PIP

Prodotto... ehm... 4X1 HDMI SWITCH

Iniezione sorgente HDMI   Porto------------------------------------------------------------------- 4

Mostra dispositivo   Porto di uscita... 1

Porta sorgente   Connettore... ehm... ehm... 19 PIN HDMI(A TIPO)

Mostra porta dispositivo   Connettore... ehm... 19 PIN HDMI(A TIPO)

HDCP Complicante..." Sì.

Fonte   Selezione dei dispositivi--------------------------------------------------------------- Pulsante di pressione IR   Controllo remoto

Input Video Segnale---------------------------------------------------------------- 0.5-1.0 Volts P-P

Il segnale del DDC..." 5 Volti P-P(TTL)

Colore profondo... 36bit

Singolo Range di Link... 3840*2160

HDMI Version----------------------------------------------------------------- HDMI1.4

La banda... Fino a 340Mhz

La velocità del segnale... Fino a 10.2Gbps

La lunghezza dell'input   Il cavo... PS3≤10M ? BLUE   DVD≤10M

La lunghezza di   Il cavo di uscita... ≤10M

Lo standard del cavo... 28AWG HDMI1.4

Frequenza verticale   La distanza... 25/30Hz

Potenza   Consumo(massima)----------------------------------------------------------------- 3.5 Watt

Funzionamento   La temperatura... 0_; A 70_;

Tendenza di lavoro... DC 5V

Potenza Adattatore----------------------------------------------------------------- 5V 1A

Peso netto (Kg)------------------------------ 0.3

Dimensione: L×W×H mmᦽ------------------------------------------------------------------ 154×69×23.5

6.0 Descrizione del PIP

picture-in-picture (PiP) video anteprima

Note

1.Quando la risoluzione della sorgente di segnale di ingresso su 1080p, questo prodotto non supporta la funzione PIP;

2.Il modello K” in questo manuale si riferisce alla risoluzione su 1080P@60Hz.

3.Quando c'è un nuovo input di sorgenti di segnale, senza " 4 k modalità " una nuova immagine apparirebbe a sinistra dello schermo;

4!Per l'immagine nella funzione immagine del prodotto, l'immagine del canale ausiliario può essere visualizzata solo in una dimensione fissa;

5.Per l'immagine nella funzione immagine del prodotto, la posizione di piccola immagine corrisponde puntualmente alla fonte di input.
