1.0 Introduzione

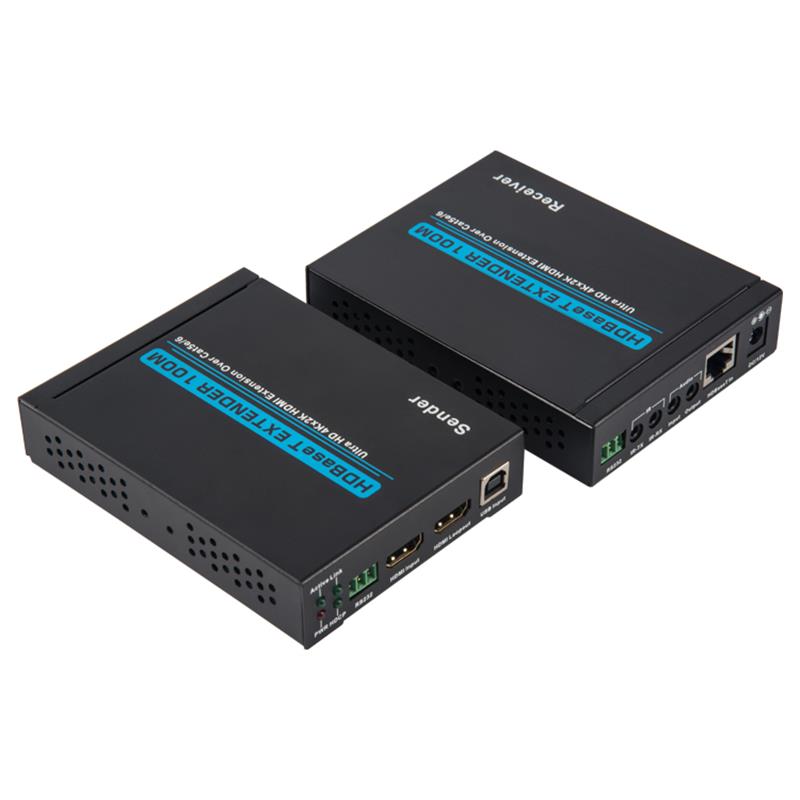

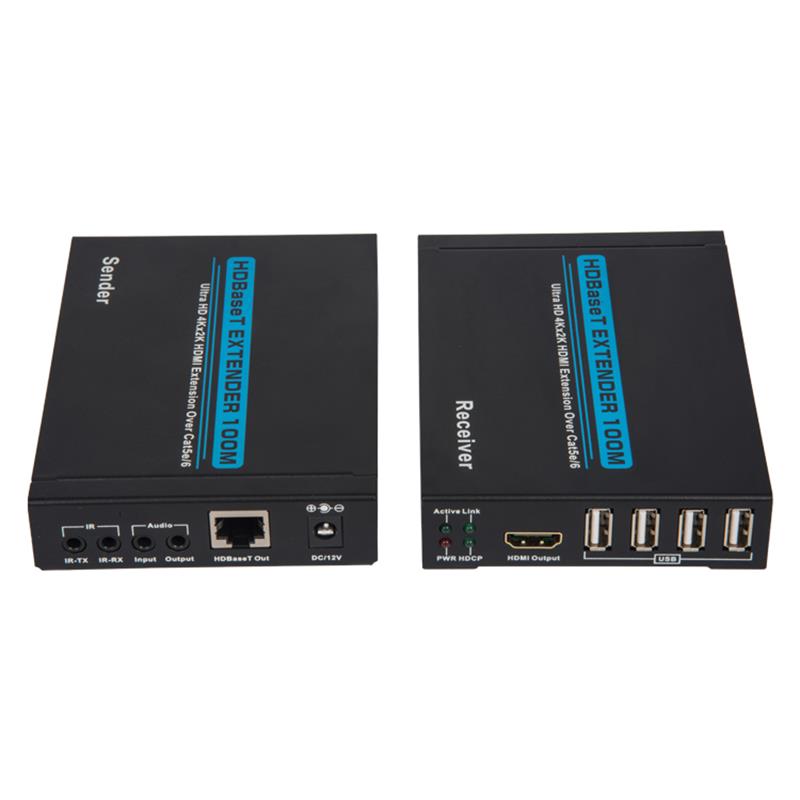

Questo gruppo di trasmissione e ricevitore HDBaset 2.0 può inviare video e audio senza compressione 4K UHD su un singolo cavo Cat.5e/6/7 fino a 100m, con porte RS-232 e IR.Indipendente capacità di trasmissione audio digitale e analogica esterna offre agli utenti la maggiore convenienza di ulteriori connessioni audio.Questo sistema permette anche di collegare qualsiasi host USB, abilitando una connessione USB a 4 porte USB per l'applicazione KVM.

Il supporto integrato 12V POC fornisce potere al ricevitore o trasmettitore dal trasmettitore o dal ricevitore, eliminando la necessità di una alimentazione separata per il ricevitore.

2.0   Caratteristiche

1.Supporta la specifica HDBaset 2.0 su un singolo cavo Cat.6/7   a 100m/328ft e cavo Cat.5e fino a 90m/295ft

2.HDBaset 5Play™ convergenza: High-Definition (HD) Video ed Audio, USB,12V POC e Control (bi-direzionale IR/ RS-232 passante)

3.HDMI con 3D & 4K@30Hz (YUV 4:2:0) supporto, DVI 1.0 compatibile supporto   Trasmissione IR.

4.HDCP 2.0 conforme.

5.Supporta il passaggio attraverso formati audio HD: LPCM 2.0/5.1/7.1, Bitstream, e HD Bitstream.

6.Supporta i tassi di baud RS-232 da 110~115200bps.

7.Supporti USB2.0

8.Supporta il passaggio audio analogico.

3.0 Accessori per imballaggio

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

HDMI Extender [trasmettitore]-------------------------------- 1PCS

HDMI Extender Receiver-------------------------------------------------------------------------------

Il trasmettitore... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm...

IR Ricevitore-----------------------------------------------------------------------------------------

12V 2A DC Power Supply adattatore...-------------------------------------------------------------------------

Operazione Manuale...----------------------------------------------------------------------------------

3.5mm TV via cavo audio---------------------------------------------------------------------------------

4.0 Specifiche

HDMI   la versione..." HDMI 1.4

HDCP   la versione..." HDCP   2.0

Video   La banda... 10G

HDMI   risoluzione   Sostenuto------------------------------------------------------------------ 1920*1080@60Hz/ 1920*1080   3D@60Hz/ 1080P@120Hz/ 4K2K@30Hz/ 4K2K@30Hz(4:2:0)

HDMI   Il connettore... Tipo   A, 19 pin, femminile

Funzionamento   temperamento-------------------------------------------------------------------- _; 〜 50 _;

Relativo   Umidità... ehm... ehm... ehm... _;   95%(nessuna condensazione)

Potenza   rifornimenti... ehm... ehm... 12V/2A   DC*1pcs
