samples di 150 x 27 x 7 mm3of lega dinichel 718 lega sono stati realizzati utilizzando un comune disponibile in commercio in lega dinichel 718 fili per applicazioni di saldatura (1,2 millimetri diametro). Una testa laser Precitec CoaxPrinter è stato utilizzato con un fascio laser continuo per creare un punto anulare focalizzata sul substrato, where Il filo è alimentato coassialenel pool di fusione, consentendo di depositare lo strato in lega per strato. laser di potenza 2000 W, velocità di scansione di 1,2 m/min filo tasso di alimentazione di 2 m/min stati usati per laser e filo deposizione metallica dei campioni. Ogni strato depositato è in media 1 ± 0,2 mm di altezza. La sorgente laser è un IPG 10 kW Yb3+-drogato fi bre solido laser-State con un operating lunghezza d'onda di 1070nm. I campioni sono stati depositati in atmosfera di gas inerte (Ar) lungo una strategia scansione bidirezionale continuo utilizzando un robot ABB IRB 6640-185. La strategia di scansione bidirezionale consistenel alternare la direzione di costruzione tra ciascun livello. I campioni sono stati tagliatinel piano X-Z, Z essere la direzione dell'edificio e la direzione della scansione del laser e predisposto sia per la microscopia elettronica che per l'analisi della diffrazione di elettrone-scattered di diffrazione (EBSD) per lucidatura rispettivamente con una soluzione 3 e 1μmdiammond di 0,5μmsilica sospensione (OPS) analisi .Questi sono state effettuate con 20 kV su uno Zeiss Gemini SEM500 dotato di una fotocamera tentativo Oxford strumento Symme per mappe ad alta risoluzione. analisi EBSD sono state effettuate con un passo di 300nm per la mappatura macro e passo 200nm per micro mappatura.

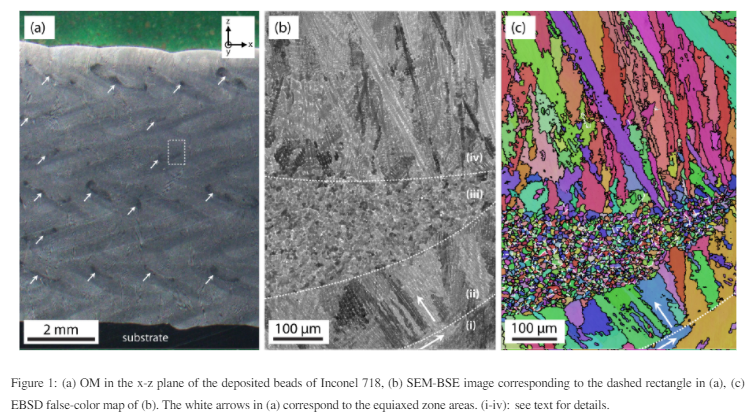

figure 1 (a) mostra una micrografia ottica (OM) in Il piano X-Z, Y essere la direzione della scansione laser. La struttura di grano \"Zigzag\" macro Scopica è tipica della deposizione bidirezionale. Alcune zone, indicate dalle frecce bianchenella fi gura, appare più scuro contrasto e corrispondono alle zone microstruttura fine equiassici. Per confermano che i grani sono infatti equiassici enon ruotati dendriti colonnari seguenti gradiente termiconel piano y-z del bagno di fusione, OM stato eseguito y \\ aereonz contenente la direzione di scansione (non mostrato). Le micrografie confermano che i grani fine sono equiassici, e sorprendentemente abbiamo trovato che formano uno strato continuonella direzione y. Una delle zone equiiasti è mostrata in maggiori dettaglinella figura 1 (B) su un'immagine SEM-BSE. L'area corrisponde al rettangolo tratteggiato bianconella figura 1 (A). Si possono osservare quattro zone distinte: (i) iln-1layer in cui la direzione della crescita è indicata da una freccia; (ii) crescita colonnarenello strato NTH di Epitaxy dal livello N-1 dove-&101; Il cambiamento della direzione della crescita è indicato con una freccia bianca; (iii) Transizione colonnar#to-equiaxed che porta a una microstruttura equiaxed a fuoco; (Iv) equiassici-to-columnar transizione in cui orientata conduce crescita per una microstruttura colonnare. Figura 1 (c) è la falsa-colour mappa EBSD corrispondente alla figura 1 (b) wher-&101; Le diverse transizioni sono chiaramente visibili. In questo figura, identi fi cati confini gemelli di grano sono delineati con linee bianche wher#&101; come grano casuale# boundaries (GB) con una misorientation10 gradi. sono mostrati con lineenere: i limiti gemelli vengono rilevati solonella zona equiata. Le distribuzioni delle dimensioni del grano e dell'orientamento sono state ottenute dai dati EBSD e del grano. Tabella 1shows la granulometria media dedotta da misurazioni EBSD e la frequenza doppia rispetto.>

   Per grani colonnari, il diametro minimo Feret è stato scelto per valutare la granulometria in quanto la loro lunghezza può variare significativamente a seconda del piano di osservazione. I cereali colonnare sono ≈37 μmin larghezza e la loro lunghezza può raggiungere centinaia di micrometri o addirittura millimetri. La zona equiata mostra una riduzione del grano significativa con una taglia 5μm. Inoltre, la frequenza doppia è di circa l'1,3%nella zona colonnar, vicino al valore in una distribuzione MACKENZIE. Al contrario, è circa il 13%nella zona equiata, vicino al valore riportato da Kutualdu et al. Quando 200 PPM IR è aggiunta alleghe AU-CU-AG in cui un meccanismo dinucleazione isro<mediato è stato demoni. Per dimostrare che questo meccanismo dinucleazione è simile a quello identificatonelle leghe di AL-ZN-CR-AND AU-CU-AG-IR Leghe, relazioni di orientamento multiplo twin tra diversi grani FCC devono essere identificati.-
