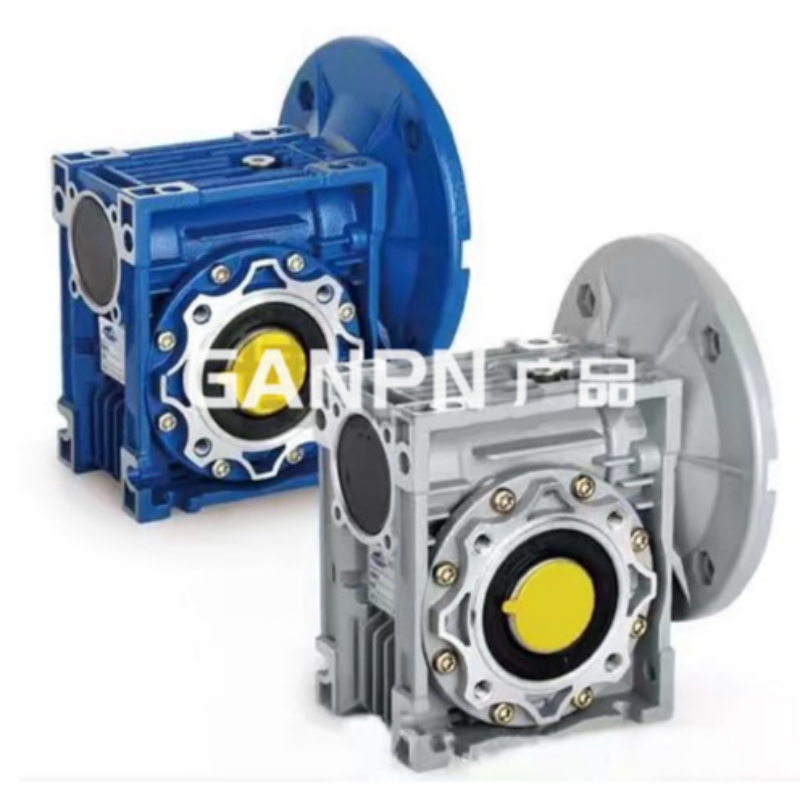

Caratteristiche strutturali del riduttore degli ingranaggi dei vermi:

--scatole di fusione in lega di alluminio di alta qualità, adatto per la configurazione universale di installazione a tutto tondo;

--sufficienti costole di raffreddamento rendono il corpo ha prestazioni di conduzione termica eccellente;

--Da 025 a 150, ci sono dieci specifiche di telaio, e la gamma di trasmissione di energia è da 60W a 15kw;

--L'intervallo di velocità è grande, ogni cornice ha dodici tipi di rapporto di velocità da 5:1 a 100:1;

Il worm di trasmissione della superficie del dente duro della macinazione di precisione ha alta efficienza e grande coppia di uscita;

--Rumore basso e funzionamento stabile, adatto per un funzionamento continuo a lungo termine in ambiente rigido;

Leggero peso, elevata forza meccanica;

--Modulare combinazione consente a pcrw e DRW di espandere il rapporto di trasmissione del riduttore RW a: I = 5 -- 32000


Principali materiali del riduttore degli ingranaggi dei vermi

--Shell: lega di alluminio (telaio: 025-090), ghisa (telaio: 110-150);

--Verme: 20Cr acciaio, trattamento carboniferico (mantenere la durezza della superficie dentale HRC60 dopo la macinazione fine, e lo spessore dello strato duro > 0.5mm);

--Worm ingranaggi: speciale in bronzo di nichel resistente all'usura.


Pittura del riduttore di vermi

lega di alluminio:

Dopo la cottura a getto, speciale trattamento anti-corrosione (mantenere il senso del colore della lega bianca d'argento e resistere alla corrosione di benzina, xilene e altri solventi organici);

Dopo la fosfatazione, vernice azzurra spray ral5010;

--Cast ferro: spray ral5010 vernice blu da forno.


efficienza

L'efficienza è un importante indice del riduttore, che dipende dalla progettazione e dalla produzione del worm e del cambio di vermi, nonché dalla condizione di attrito.Poiché il riduttore ha diverse caratteristiche di attrito nello stato di funzionamento e nello stato statico, l'efficienza del riduttore ha una corrispondente efficienza dinamica e efficienza statica:

Efficienza dinamica η D: efficienza di trasmissione del riduttore in condizioni operative (attrito dinamico);

Efficienza statica η s: efficienza di trasmissione del riduttore nello stato di arresto (attrito statico);

Poiché il coefficiente statico di attrito della coppia è superiore al coefficiente dinamico di attrito, l'efficienza dinamica del riduttore è maggiore dell'efficienza statica, cioè, 951d; > s.


reversibilità della trasmissione

Il processo di trasmissione dell'applicazione della coppia all'uscita (ingranaggio del worm) del riduttore per azionare l'ingresso (worm) è la trasmissione inversa del riduttore.La reversibilità di trasmissione del riduttore di vermi è la caratteristica della trasmissione inversa.Questa caratteristica del sele-;116; il riduttore è tenuto a prestare attenzione all'uso.

La reversibilità della trasmissione del riduttore è correlata all’efficienza della decelerazione, che corrisponde all’efficienza statica η s e all’efficienza dinamica η D. Le caratteristiche reversibili della trasmissione del riduttore sono descritte come segue:

η s ? 0.5: statica irreversibile.Ciò significa che, quando il riduttore è in stato statico, il worm di ingresso non può essere guidato applicando coppia all'attrezzo di worm di uscita, e la trasmissione inversa può autobloccarsi.

η s = 0.5-0.55: bassa reversibile statica.Cioè, quando il riduttore è in stato statico, il worm di ingresso può essere guidato applicando la coppia alla ruota di uscita del worm, e l'autobloccaggio non è forte.

s; > 0.5: reversibile statico.Cioè, quando il riduttore è in stato statico, il worm di ingresso può essere guidato applicando coppia all'attrezzo di uscita worm, e non può autobloccarsi.

d; < 0.5: il potere è irreversibile.Cioè, nel processo di trasmissione del riduttore, quando l'albero di ingresso è scollegato dalla potenza, l'albero di uscita può fermarsi immediatamente.

d; < 0.5-0.6: bassa potenza reversibile.Cioè, nel processo di trasmissione del riduttore degli ingranaggi del worm, quando l'albero di ingresso è scollegato dalla potenza, l'albero di uscita non può essere fermato immediatamente e in modo affidabile.

d; > 0.6: reversibilità dinamica.Ciò significa che il riduttore è nel processo di trasmissione.Quando l'albero di ingresso è scollegato dalla potenza, l'albero di uscita non può fermare l'autobloccaggio.
