Panoramica del prodotto:

1.Il prodotto adotta una serie e un'idea di design modulare e ha una vasta gamma di adattabilità.Questa serie di prodotti ha un sacco di combinazioni di motori, posizioni di installazione e sistemi strutturali, con una calibrazione del rapporto di trasmissione fine, soddisfare condizioni operative diverse e realizzare meccatronica.

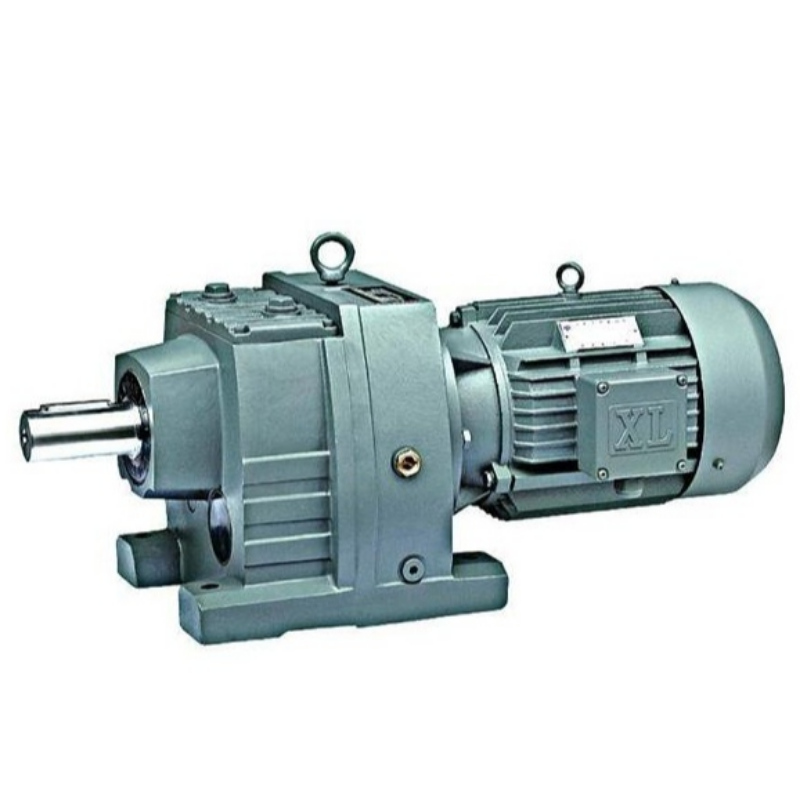

2.Il riduttore elicoidale di serie R con superficie dentata dura è fabbricato in conformità alle esigenze tecniche internazionali, con alto contenuto tecnologico;

3.Il riduttore di marcia con superficie dentata consente di risparmiare spazio, è affidabile e durevole, ha una capacità di sovraccarico elevata e la potenza può raggiungere 132kw;

4!basso consumo di energia, prestazioni superiori, efficienza di riduzione pari a 95% sopra;

5.basse vibrazioni, basso rumore, elevato risparmio energetico;

6.Il riduttore elicoidale di serie R con superficie dentata dura è costituito da acciaio forgiato di alta qualità, scatola di ghisa in acciaio, e la superficie dell’attrezzo è soggetta a trattamento termico ad alta frequenza;

7.Dopo la lavorazione di precisione, per garantire il parallelismo degli alberi e il cuscinetto di posizionamento, il riduttore che forma l'insieme di azionamento elicoidale è dotato di vari tipi di motori, e la combinazione di integrazione meccanica ed elettrica garantisce completamente le caratteristiche di utilizzo dei prodotti a motore riduttore.

Caratteristiche delle prestazioni:

1.Piccolo output offset, struttura compatta, massimo utilizzo dello spazio box, due e tre fasi nella stessa scatola.

2.Adottando la scatola integrale di colata, la struttura della scatola ha una buona rigidità, che è facile migliorare la resistenza dell'albero e la vita di servizio del cuscinetto.

3.Modalità di installazione: installazione del piede, installazione di flangia con flangia grande e piccola, facile da scegliere.

4!L'efficienza media dell'uscita dell'albero solido è 96% nella seconda fase, 94% nella terza fase e 85% nella combinazione R / R.

5.Serie RM appositamente progettati per la miscelazione può sopportare grandi forze assiali e radiali.


Parametri tecnici:

Velocità: il tipo di base R 3.33-289.74, il tipo RX 1.3-8.65, il tipo combinato R / R può raggiungere 27001

Gamma di torsione: R tipo di base 85-18000 nm, tipo RX 20-1680 NM

Gamma di potenza: R basic 0.18-160 kW, Rx 0.18-132 kw

Forma strutturale:

R: Ampliamento degli alberi RF: installazione di flangia

RF: installazione di flangia per piedi RM: installazione di flangia con box contenitore esteso

Rx: installazione monostadio del piede RXF: installazione di flangia monostadio

Modello di base:

Tipo di montaggio del piede orizzontale: R17, R27, r37, R47, R57, r67, 77, R87, r97, R107, R137, r147, r167

Tipo di montaggio di flangia verticale: rf17, rf27, rf37, rf47, rf57, rf67, rf77, rf87, rf97, rf107, rf137, rf147, rf167

Tipo di montaggio del piede orizzontale a singolo stadio: rx37, rx57, rx67, rx77, rx87, rx97, rx107, rx127, x157

Tipo di installazione di flangia verticale a trasmissione singola: rxf37, rxf57, rxf67, rxf77, rxf87, rxf97, rxf107, rxf127, rxf157

Tipo orizzontale con ingresso di albero: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

Combinazione di installazione orizzontale dei piedi: r37r17, r57r37, r67r37, r7r37, r87r57, r97r57, r10777, r137r77, r147r77, r147r77, r147r87, r167r97, r167r10r7

Flangia verticale con tipo di installazione di input dell’albero: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs97, rfs107, rfs137, rfs147, rfs167

Installazione di flangia verticale combinata tipo rf37r17, rf57r37, rf67r37, rf7r37, rf87r57, rf97r57, rf107r77, rf137r77, rf147r77, rf14777, rf147r87, 167r97, rf167r10r7

Tipo di installazione dell'albero di ingresso della cintura orizzontale a singolo stadio: rxs37, rxs57, rxs67, rxs87, rxs97, rxs107, rxs127, rxs157

Flangia verticale a trasmissione singola con albero di ingresso e di installazione tipo rxfs37, rxfs57, rxfs67, rxfs77, rxfs87, rxfs97, rxfs107, rxfs127, rxfs157
