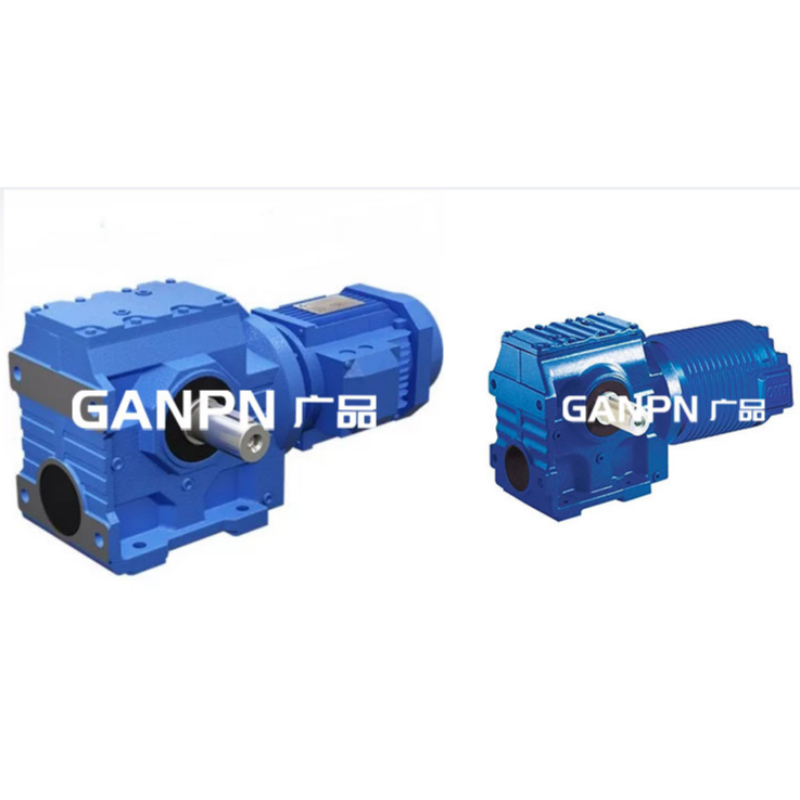

Panoramica del prodotto:

1.Il riduttore di serie S ha un alto contenuto tecnologico.Ha una combinazione di ingranaggi elicoidali e worm, che migliora la coppia e l'efficienza della macchina.Questa serie di prodotti ha specifiche complete, ampia gamma di velocità rotante, buona universalità, adatta a diversi metodi di installazione, prestazioni sicure e affidabili e lunga durata di servizio, e hanno implementato i requisiti delle norme internazionali.

2.La superficie convessa concava del corpo ha la funzione di dissipazione del calore, forte assorbimento delle vibrazioni, aumento della temperatura bassa e rumore basso.

3.La macchina ha buone prestazioni di tenuta e una forte adattabilità all'ambiente di lavoro.

4!Il riduttore elicoidale della serie S ha un'elevata precisione di trasmissione, particolarmente adatta per le frequenti occasioni di partenza.Può essere collegato con vari riduttori e dotato di vari tipi di motori, e può essere installato in 90 grado di trasmissione Posizione.

5.Le parti principali del riduttore elicoidale sono costituite da materiali resistenti all'usura e da un trattamento termico speciale.Essi hanno le caratteristiche di elevata precisione di lavorazione, trasmissione stabile, piccolo volume, grande capacità di cuscinetto e lunga durata di servizio.

6.Il riduttore elicoidale può essere dotato di vari tipi di motori, formando i meccatronici, garantendo appieno le caratteristiche qualitative del prodotto.

Caratteristiche delle prestazioni:

1.Equipaggiamento elicoidale e combinazione di worm, struttura compatta, grande rapporto di riduzione.

2.Modalità di installazione: installazione del piede, installazione dell'albero cavo, installazione di flangia, installazione del braccio di torsione, installazione di flangia piccola.

3.Input mode: connessione diretta a motore, connessione a cinghia o albero di ingresso, ingresso di flangia di connessione.

4!Efficienza media: il rapporto di decelerazione di 7.5-69.39 è 77%; quello di 70.43-288 è 62%; e quello della combinazione S / R è 57%.

5.E la serie R puo'avere una velocita' piu'grande.

Parametri tecnici:

Velocità intervallo: il tipo di base 9.96-244.74, la serie / R del tipo di combinazione può raggiungere 8608

Gamma di torce: 43-4200 NM

Gamma di potenza: 0.18-22 kw

Forma strutturale:

Collegamento del tipo di estensione dell’albero S, tipo di estensione dell’albero SF, installazione di flangia

S...S-met albero di ingresso SA albero di collegamento montato a albero

Sega montato su albero, flangia montata

Modello di base:

Tipo di installazione del piede di uscita dell’albero solido: S37, s47, S57, s67, s77, S87, S97

Assetto solido con flangia di uscita: SF37, sf47, SF57, sf67, sf77, sf87, sf97

Tipo di installazione cavo di uscita: SA37, sa47, sa57, SA67, sa77, SA87, sa97

Assetto cavo di uscita con flangia di uscita: saf37, saf47, saf57, saf67, saf77, saf87, saf97

pozzo cavo di uscita con tipo di installazione del braccio di torsione: sat37, sat47, sat57, sat67, sat77, sat87, sat97

pozzo cavo di uscita con piccolo tipo di installazione di flangia: SAZ37, SAZ47, SAZ57, SAZ67, SAZ77, SAZ87, SAZ97

Tipo di installazione del piede in ingresso dell’albero solido: ss37, ss47, ss57, ss67, ss77, ss87, ss97

Combinazione di installazione del piede di uscita dell'albero solido: s37r17, s47r17, s57r17, s67r37, s87r37, s87r57, s97r57

Tipo di installazione del piede in ingresso a vuoto: sas37, sas47, sas57, sas67, sas77, sas87, sas97

Combinazione di installazione del piede di uscita dell'albero solido: sa37r17, sa47r17, sa57r17, sa67r37, sa7r37, sa87r57, sa97r57

Tipo di installazione di output di flangia di ingresso in albero solido: sfs37, sfs47, sfs57, sfs67, sfs77, sfs87, sfs97

Combinazione di installazione del piede di flangia di uscita: sf37r17, sf47r17, sf57r17, sf67r37, sf87r57, sf97r57

Input massiccio con flangia: safs37, safs47, safs57, safs67, safs77, safs87, safs97

Assetto cavo di uscita con flangia di uscita: saf37r17, saf47r17, saf57r17, saf67r37, saf7r37, saf87r57, saf97r57

Output cava con piccolo tipo di installazione di flangia: sazse37, sazsss47, sazse57, sazszse77, sazse87, sazse97

Condotta di uscita con piccola combinazione di flangia: saz37r17, saz47r17, saz57r17, saz67r37, saz7r37, saz87r57, saz97r57
