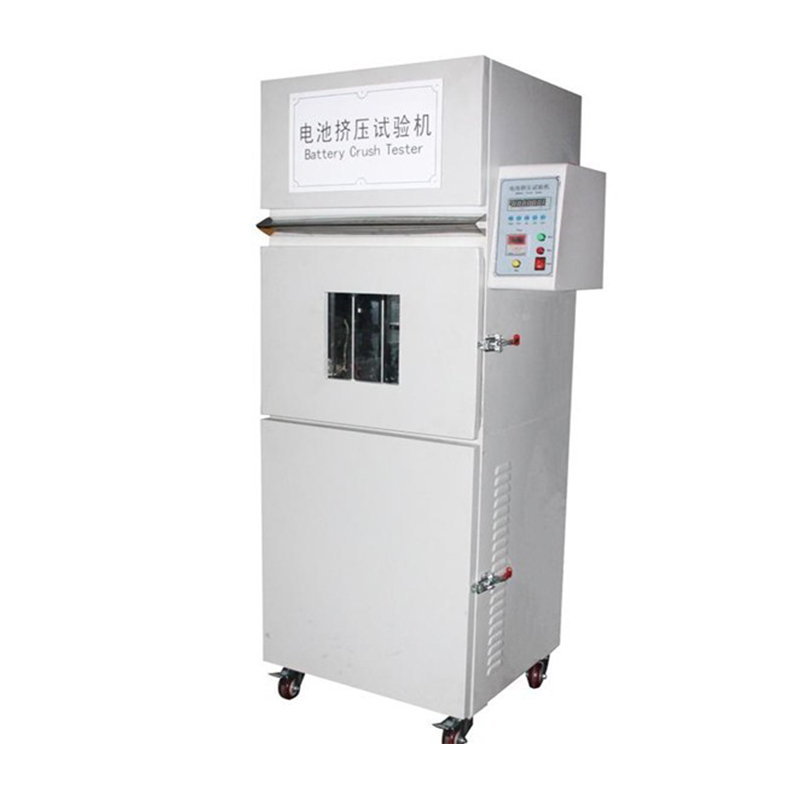

lt-DC02-B litio estrusione batteria macchina testare

Il descrizione prodotto

macchinaIl verifica principalmente il livello di sicurezza della batteria attraverso prova di estrusione. La batterianon dovrebbe prendere fuoco o esplodere dopo il test. E 'anche un test attrezzature essenziali per i produttori di batterie e istituti di ricerca.

Conform allo standard

1. MT/T 1051-2007"Lithium-ion batteria per lampada da miniera-prova di estrusione";

2. UL1642-2005"Mechanical prova in batteria al litio standard--Squash Test";

3. UL2054-2005"Mechanical Test Batteria standard--Test di compressione";

4. Test di shell della batteria UL2054-2005-Squeeze Testnello standard della batteria;

5. SJ/T 11169-1998 standard di estrusione di prova per la batteria al litio;

6. YD 1268-2003"Safety Requisiti di File Mobile Communication macchina palmare Batteria e caricabatterie--Prova di resistenza Squash";

7. SJ/T 11170-1998"Extrusion prova in test standard meccanici pernazionale e batterie commerciali";

8. GB/T 8.897,4-2002"Primary batterie--Parte 4: Requisiti di sicurezza di batterie al litio--prova meccanica--prova Estrusione"

technical Parameters

1. Intervallo di pressione: 1KN~15KN (regolabile)

2. Diametro della piastra di pressione superiore: 150mm (non meno di 20 cm²)

3. Errore del valore della forza: ± 1%

4. conversione di unità: Kg/N/LB (Kg/Newton/pound) conversione tre-unit

5. modalità di alimentazione Test: pressione idraulica

6. Spazio di prova: 200 * 200 * 200mm (w * d * h)

7. Dimensione della finestra: 200 * 200mm (10mm di spessore doppio-Servizi Layer esplosione-proof vetro)

8. Porta ventilatore di scarico: diametro 150 millimetri (il lato posteriore della scatola è dotato di ventola di scarico)

9. Tubiera replace ment: (. Può anche essere usato per misurare la tensione, ecc) ci sono due sostituzioni tubiere con un diametro di 50 mm sul lato sinistro della scatola

10. Dimensione cartone: 680 * 570 * 1740mm (w * d * h)

11. Fondo della scatola: quattro pulegge universali sono installatinella parte inferiore, che può muoversi liberamente

12. Esplosione-proof scopo: per evitare l'esplosione della batteria da ferire le persone e le cose intorno

13.. Illuminazione: la parte superiore della scatola è dotata di illuminazione

14. Dimensione della scatola di controllo: 330 * 330 * 1040mm (w * d * h)

15. Peso della macchina: circa 250 kg

16. Tensione di funzionamento: 380V AC/50HZ tre \\ quattronPhase-wire-conduttore di protezione+

17. Potenza totale: 1.5KW

Product dispone

1. Posizionare la batteria tra le due piastre e strizzarlo. La forza di estrusione viene applicata attraverso una testa idraulica con un pistone di diametro da 32 mm. L'estrusione viene continuata fino a quando la lettura della pressione della testa idraulica ha raggiunto 17.2 MPa e la forza è di circa 13 kn. Una volta raggiunta la pressione massima, la pressione può essere alleviata.

2. Per la batteria prismatica dell'anello cilindrico, dobbiamo rendere il suo asse longitudinale parallelo al piano del dispositivo di estrusione per sopportare estrusione. La cella prismatica viene ruotata di circa 90 gradi sul suo asse longitudinale in modo che entrambi i suoi lati larghi e stretti in grado di sopportare la compressione. Ogni cella di esempio è sottoposta a pressione solo in una direzione. Un campione diverso viene utilizzato per ogni test.
