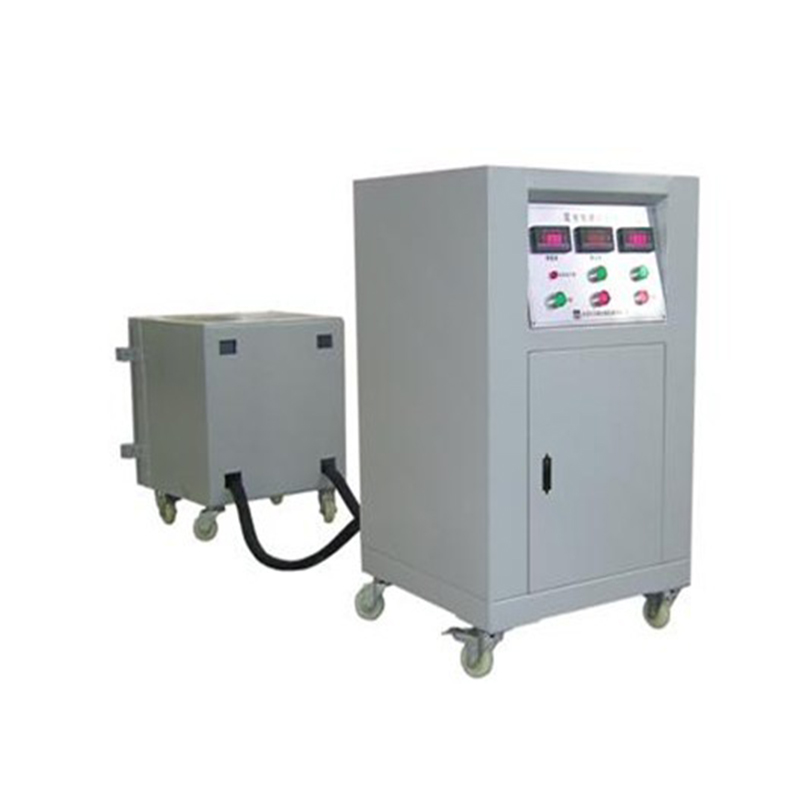

breveLT-DC05 Batteria tester di circuito



Il descrizione prodotto

1. Scopo del test: telecomando Il dispositivo a cortocircuito ad alta corrente è progettato per soddisfare GB \\\\ IEC \\\\ it \\\\ UN38.3 \\\\ EN e altri standard basati su una varietà di standard di prova di cortocircuito della batteria. Secondo i requisiti standard, il dispositivo breve-circuit deve soddisfare la gamma di resistenza interna è di gran lunga inferiore 100M, per ottenere la massima breve \\ correntencircuit richiesto dal test.-

2. Descrizione del prodotto: Questa macchina è un telecomando ad alta corrente a cortocircuito, progettato integrando vari standard e requisiti di prova di cortocircuito della batteria. Secondo i requisiti standard, il dispositivo brevecircuit deve soddisfarenell'intervallo resistenza interna * 100M seguito, per ottenere la massima breve-circuit corrente richiesta dal test. La progettazione di circuiti dei dispositivi di corto circuito deve essere in grado di sopportare l'impatto di corrente elevata, quindi si sceglierà industriale-grade dc rame contattore elettromagnetico e diversione rame terminale ed interna, costruita-in palla attiva ventilatore a flusso assiale del cuscinetto per fornire efficace Protezione termica, che porterà a grandi dispositivi di cortocircuito correnti più sicuri e riducono efficacemente il rifiuto delle apparecchiature di prova, per garantire l'accuratezza dei dati del test.-



Product dispone

1. contattore alta corrente:

(1) Creare e staccare la tensione di lavoro DC a 660V per una lunga distanza;

(2)nominale di lavoro 1500A corrente, dotato di serie di soffiaggio magnetico piastra mediastino arco ceramica sistema di copertura arco;

(3) il layout piano della struttura complessiva, il sistema elettromagnetico e il contatto d'arco principale sistema estinzione sono rispettivamente fissati sul telaio installazione. Esso utilizza il sistema elettromagnetico e doppia bobina aspirazione avvolgimento tipo di battuta,nella rotazione dei bordi e gli angoli sono installati sul dispositivo di pressatura bordo. Il contatto principale è realizzato in rame rosso. La resistenza di contatto è bassa e la velocità di reazione è veloce.

(4) Il contattore è affidabile, sicuro, con lunga durata, e di facile manutenzione.

2. Controller telecomando:

(1) Controllo wireless a lunga distanza;

(2) funzionamento affidabile e stabile, con funzioni di sélocking e interblocco, abilità anti-Ninterferenza, lunga vita;--

3. Voltmetro:

(1) Tensione di misura: 0

100V per assicurare l'accuratezza del test;~

(2) Precisione display: FS ± 0.2% RDG ± 1digit;

(3) modalità di azione: 2 doppia modalità integrale

4. Amperometro:

(1) Tensione di misura: 0

1500A e 01000A DC due;~~

(2) Precisione display: F. S ± 0,2% ± RDG 1digit;

(3) modalità di azione: 2 modalità integrale doppio

5. Configurazione di base:.

(1) Il cortocircuito intera batteria tester è composto da grandi contattore corrente continua, regolatore telecomando, voltmetro, amperometro, etc;

(2) accessorinecessari, accessori, utensili speciali, ricambi, ecc parametri



Technical

1. corto circuito della batteria parametri tecnici:

(1) Durata meccanica: 300.000 volte

(2) Formato della macchina: W600 X D600 X H970mm

( 3) tensione di funzionamento: 220V AC 50

60Hz/

(4) impulso di tensione: AC 1KV

1.250μS (picco) 1min/~

(5) risposta DC tempo: ≤5μs

(6) short massima

circuit: corrente 1500A massimo autorizzato: 4LE, 5 secondi-

(7) resistenza interna del dispositivo:

100M<<

(8) distanza di telecomando: 7m senza barriera solida

(9) tempo di azione: time aspirazione

release/30ms impulso

(10) le caratteristiche di azione: tensione di cancellazione

≯66%us

                   tensione rilascio Cold  ≯30%us ,≮5%i

(11) durata elettrica: carico resistivo 50.000 volte, carico induttivo: carico resistivo 60% LE, 20.000 volte

2. Parametri tecnici di esplosione \\ scatolanproof:

-(1) Campo di temperatura: 20

℃60℃~(regolabile)(2) fluttuazione di temperatura: ± 1

℃(3) deviazione di temperatura: ± 2

℃(4) formato interno della scatola: 500 * 550 * 500 millimetri (W * D * H)

(5) formato della scatola: 780 * 800 * 1250 millimetri (W * D * H)

(6) Box materiale: sabbia inossidabile superficie

(7) alimentazione: 220V AC 50Hz

(8) potenza totale: 1.0KW
