Grazie per aver acquistato il nostro prodotto.Per garantire la sicurezza e molti anni e il funzionamento senza problemi del prodotto, leggere attentamente il manuale prima di usare questo prodotto.

DESCRIZIONE 1.0

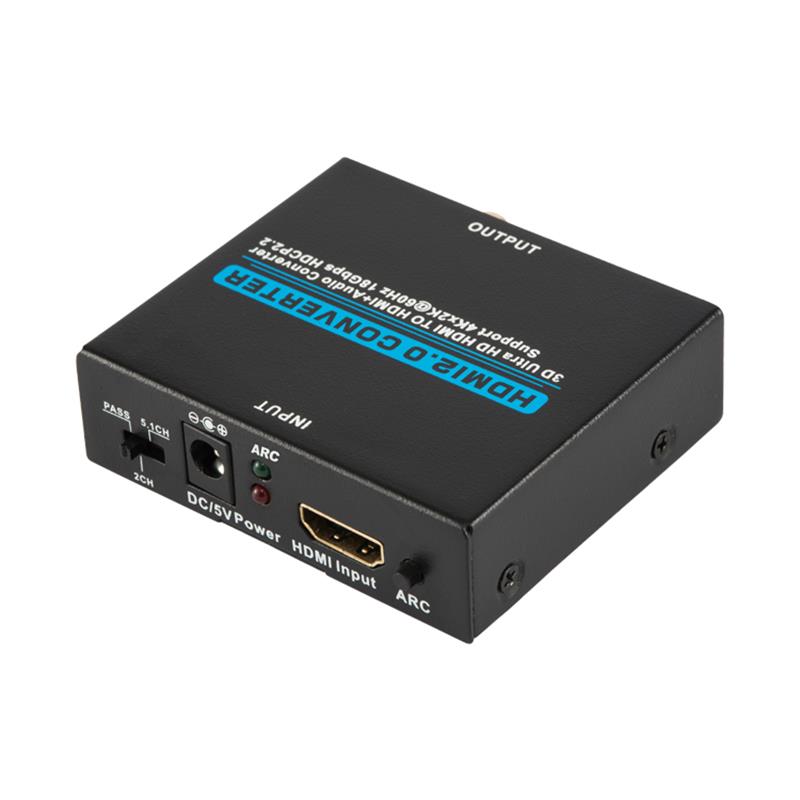

Il dispositivo è un estrattore audio HDMI con supporto di HDR, ARC, 3D e 4KX2K, che può passare facilmente più sorgenti HD o una sorgente intelligente MHL ad un unico display HD.Anche una qualsiasi delle fonti di input supporta l'estratto audio dal canale di uscita audio SPDIF e LR.Il supporto della funzione ARC che può fare ritorno audio TV al ricevitore AV.

2.0 CARATTERISTICHE

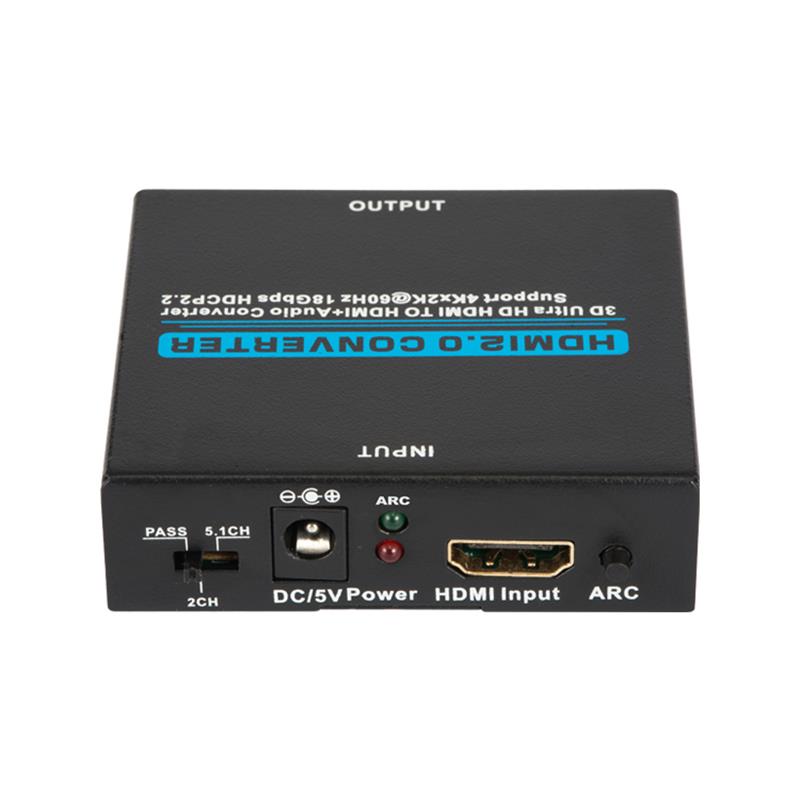

1.Input: HDMI x 1(HDMI/MHL 1 porta supporta MHL).

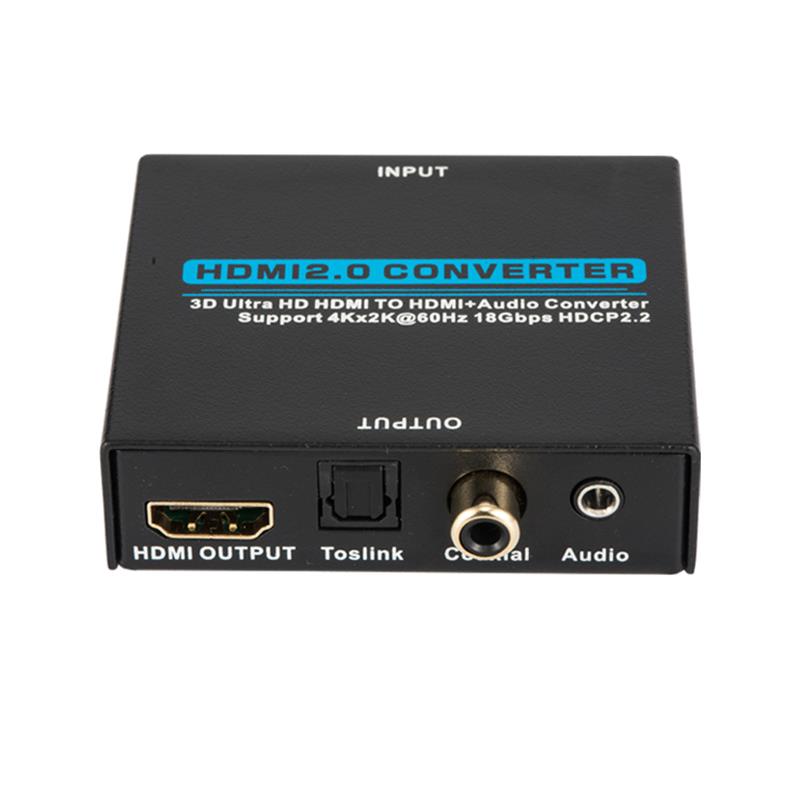

2.Output: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

3.Con HDMI2.0, HDCP2.2 e DVI 1.0;

4!Formato video di supporto fino a 4k2k@30Hz con 24bit RGB/YcbCR

    4:4:4/YBCR4:4:4,e fino a 4k2k@60Hz con 12bit YBCR 4:4:4;4;

5.Supporta 12-bit Colore profondo per canale, massimo 36-bit tutti i canali.

6.Supporta 3.0Gbps TMDS/600MHz pixel clock rate per canale, massima

  Il flusso totale di TMDS è 18Gbps.

7.Supporta audio non compresso come LPCM.

8.Supporti audio compressi come DTS Digital, Dolby Digital, DTS-HD,

    e Dolby True HD.

9.Supporta il passaggio HDMI.

10.Supporti fino a 7.1CH circondano digitale l’uscita HDMI.

11.Supporti fino a 5.1CH circondano l’output Toslink.

12.Supporta fino a 2.0 canale analogico stereo in uscita Stereo.

13.Supporta Standard Audio, DSD Audio e HD(HBR) Audio.

14.Supporti ARC(Canale di ritorno audio).

3.0 ACCESSORI DI PACKING

1.HDMI/MHL Estrattore audio... --1 PCS

2.Manuale d'uso..."

3.Alimentazione di energia------------------------------------------------------------------

DOMANDA 4.0

Passa diverse vie di comunicazione HDMI da un dispositivo sorgente come DVD, Satellite Receiver, Set-top Box, DV Camera, A/V Receiver e altri dispositivi di visualizzazione ad alta definizione, come HDTV e HDMI Flat Panel Display.

5.0 COME Funziona

1.Utilizzare un cavo HDMI per collegare una sorgente HD alla porta di ingresso HDMI.

2.Utilizzare un cavo HDMI per collegare un display HD alla porta di uscita HDMI.

3.Per la connessione audio, scegliere una delle seguenti opzioni.

  a.Per usare il passaggio HDMI, utilizzare il cavo HDMI dal 2 al 2   Collega il ricevitore audio alla porta di uscita HDMI.Il tuo audio   Il ricevitore dovrà emettere un segnale video sul display HD.

  b.Per usare Toslink, utilizzare un cavo Toslink per connettersi alle apparecchiature audio. (Nota: Toslink non supporta Dolby Digital Plus.Per favore cambia   la fonte di input-#39;l'uscita audio verso un'impostazione diversa, se necessario.)

  c.Per usare Coaxial, utilizzare un cavo coassiale per connettersi a audio Stereo   attrezzature.

4!Collegare l'adattatore di potenza.

5.Nota: Se si usa cavo Toslink, assicurarsi la protezione della gomma   La copertura della punta è già stata rimossa da entrambe le estremità prima della connessione   ai dispositivi.

6.0 PARAMERICA TECNICA IN DETTAGLIA

Risoluzione dell'HDMI-------------------------------------------------------------------- Ultra HD   3D 4Kx2K@50/60Hz (max)

Fonte   Port Connector... ehm... 36-bit   Colore profondo tutti i canali massimi

Audio   output... ehm... ehm... ehm... ehm... HDMI   passaggio; fino a 7.1CH; output SPDIF fino a 5.1 ch; audio.3.5mm output stereo

Max.   larghezza di banda per canale... 600MHz

Max baud per display... ehm... ehm... 18Gbps

Input/Output   Il segnale di TMDS... 0.5~1.5V   p-p(TTL)

Input/Output   Il segnale del DDC... 5V   p-p(TTL)

Input   La distanza via cavo... ≤50ft/15m   24 AWG HDMI ad alta velocità/ Cavo at1080P@24bit 60Hz

Output   La distanza via cavo... ≤50ft/15m   24 AWG HDMI ad alta velocità/ Cavo at1080P@24bit 60Hz

Funzionamento   Il raggio di temperatura... 5°F a   131°F/ -15°C a 55 C;

Funzionamento   L'intervallo di umidità... 5% a   90% RH(nessuna condensazione)

La dimensione (LxWxH)--------------------------... 60-;70x20 (mm)

Il peso..." 130g

Potenza   Consumo(massima)---------------------------------------------------------------------- 1.5   Watt

Funzionamento   La temperatura... 0_; TO   70_;

Lavorazione   Voltage... ehm... ehm... ehm... DC 5V

Potenza   Adattatore--------------------------------------------------------------------------------- 5V 1A

7.0 Installazione e Precauzioni

Per evitare lo shock elettrico,danni del prodotto e per proteggere la vostra sicurezza,si prega di notare quanto segue:

1. Si prega di attaccare lentamente o staccare i cavi del segnale e non spesso collegare,staccare,o

  Scuotilli, dai.

2.L’attrezzatura non deve essere posta sotto il sole, pioggia e umidità o

  ambiente non collegato.

3.Gli elementi liquidi non devono essere collocati sull’apparecchiatura.

4.Non installare l'apparecchiatura vicino a fonti di calore come fuoco,potenza, o altro

  amplificatori che producono calore.

5. Non inserire il metallo o altri oggetti all'apparecchiatura in aggiunta a

    collegando cavi ai porti.

6. Non demolire l'apparecchiatura da sola; dovrebbe essere mantenuta da

  personale di manutenzione professionale.
